FANUC A20B-2902-0250 PMC Module de contrôle, série 15-B / 16 / 18 PMC-RB4/RC4, Japon Origine, arrêté

Numéro de la partie:A20B-2902-0250: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module de commande PMC (PCB fille branché)

Moteur PMC:Le système de contrôle de l'équipement doit être conforme à l'annexe I.

Systèmes compatibles:La série FANUC 15B, la série 16, la série 18

Le statut:Arrêté par le fabricant

Résumé

L'A20B-2902-0250 est le module de commande PMC pour les systèmes CNC des séries FANUC 15-B, 16 et 18.

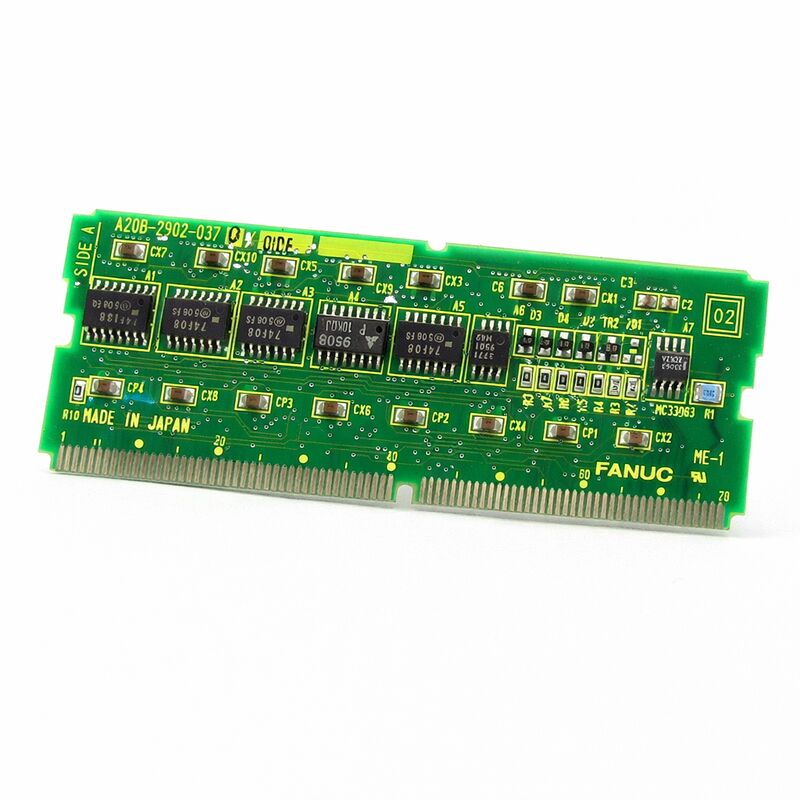

Il s'agit d'une carte fille plug-in qui s'installe sur la carte CPU principale du CNC et fournit le moteur de traitement pour le contrôleur de machine programmable intégré de FANUC.il permet l'exécution de la logique d'échelle PMC-RB4 et RC4 ▌des désignations des moteurs PMC pour cette génération de contrôleurs.

Le PMC dans un CNC FANUC est le PLC intégré. Il exécute le programme d'échelle du constructeur de la machine: la logique de contrôle qui gère chaque fonction de la machine en dehors du mouvement de l'axe et du contrôle de la broche du CNC.

Les changements d'outils, le liquide de refroidissement allumé/éteint, les verrouillages de porte, la confirmation de la pince, les cycles de lubrification, les vannes de séquence hydraulique, tout cela est une échelle.Aucune de ces fonctions de la machine ne fonctionne.

L'A20B-2902-0250 est arrêté par FANUC.

La demande de cette carte provient entièrement de la base installée des machines contrôlées des séries 15-B, 16 et 18 qui restent en production.

Cette base installée est encore substantielle, beaucoup de ces machines ont encore des décennies de vie mécanique utile.

Principales spécifications

PMC-RB4 / RC4 Contextes de désignation du moteur

FANUC attribue des désignations de moteur à ses générations de PMC qui indiquent la capacité de traitement et l'ensemble d'instructions d'échelle. 16, et 18 contrôleurs.

Ces moteurs définissent le nombre maximal d'étapes d'échelle, l'ensemble d'instructions disponibles et la capacité d'E/S que le PMC peut gérer sur ces contrôleurs.

Chaque génération FANUC CNC utilise un moteur PMC spécifique.

Les précédents contrôleurs de la série 15-B et les générations des séries 16 et 18 utilisaient les moteurs RB4/RC4.

Plus tard, les contrôleurs de la série i utilisent différents moteurs PMC avec une capacité étendue.

Il n'est pas interchangeable avec les modules PMC d'autres générations CNC.

Lorsque le module PMC est absent ou défaillant, les alarmes et le mouvement CNC sont inhibés.

Le contrôleur ne permettra pas le mouvement de l'axe si le PMC n'est pas exécuté.et un contrôleur sans exécution PMC ne peut pas vérifier que ces interblocs sont dans un état sûr.

Relation entre le programme d'échelle et le module

Le module PMC est le processeur. Le programme échelle est le logiciel qui fonctionne dessus.

Ce sont des choses distinctes ̇ le module fournit le moteur d'exécution matérielle,et le programme d'échelle est chargé dans la mémoire du CNC (généralement dans le module FROM) et exécuté par le processeur PMC sur chaque cycle de balayage PMC.

Le remplacement du module A20B-2902-0250 remplace le matériel du processeur.

Le programme échelle stocké dans FROM n'est pas affecté par ce remplacement.

Après l'installation du nouveau module, le programme d'échelle qui était en cours d'exécution devrait reprendre son exécution sans modification, à condition que le contenu FROM soit intact et que le module soit correctement installé.

Ceci est différent d'une situation où le module PMC emporte le programme d'échelle avec lui quand il échoue.

Cette distinction est d'importance pratique: un module PMC défaillant ne provoque pas de perte de programme d'échelle.

Sourcing pour une plateforme abandonnée

La génération CNC des séries 15-B, 16 et 18 est mature.

L'A20B-2902-0250 n'a pas été produit depuis des années.

Chaque unité disponible provient d'un excédent de stock d'origine, d'unités rénovées tirées de machines démantelées ou de retours de terrain réparés.

L'offre diminue au fil du temps, car les unités sont consommées pour les réparations et ne sont pas retournées.Stockage d'une bonne pièce de rechange connue quand il y en a une avant que la machine ne tombe en panne est une stratégie de maintenance défendable pour toute machine qui fonctionne cette carte.

Une défaillance du module PMC qui fait atterrir une machine de production pendant que l'équipe de réparation recherche une pièce de rechange obsolète est un risque contrôlable.

Questions fréquentes

Q1: Le CNC affiche une alarme PMC. Le mouvement de l'axe est inhibé. Toutes les autres alarmes semblent normales. Est-ce que l'A20B-2902-0250 est la faute probable?

Une alarme PMC avec mouvement inhibé est caractéristique d'une défaillance du module PMC, mais elle peut également indiquer une alarme logicielle PMC, une défaillance générée par le programme d'échelle lui-même plutôt que par le matériel.

Vérifiez le détail de l'alarme PMC sur l'écran CNC.

Les alarmes de programme PMC (alarmes d'échelle) indiquent une défaillance de la fonction de la machine. La distinction détermine si le module ou le câblage de la machine nécessite une attention.

Q2: Le module PMC a été remplacé. Le programme de l'échelle était en cours d'exécution avant la défaillance.

Oui, si le module FROM contenant le programme d'échelle est intact et correctement installé.

L'échelle est stockée dans FROM, et non sur le module PMC lui-même.

Confirmer que le module FROM est entièrement installé et qu'aucune alarme FROM n'apparaît au démarrage.

Q3: Un module PMC d'un contrôleur de la série 16 peut-il être utilisé dans un contrôleur de la série 18?

L'A20B-2902-0250 sert à la fois la série 16 et la série 18, donc dans ce numéro de pièce spécifique, il n'y a pas de distinction.

Cependant, confirmez en vérifiant l'étiquette de la carte les deux contrôleurs utilisent le même numéro de pièce dans cette famille de modules.

Ne présumez pas qu'un module PMC d'un numéro de pièce différent est compatible sans confirmer que le numéro de pièce spécifique est partagé.

Q4: Quel est le nombre maximal de pas d'échelle pris en charge par le moteur PMC-RB4/RC4?

Les moteurs RB4 et RC4 supportent un nombre important d'étapes d'échelle approprié pour les machines-outils des séries 15-B, 16 et 18 entièrement configurées.

Le maximum spécifique varie selon le modèle de contrôleur et la configuration du logiciel.

Si le programme d'échelle d'une machine est proche de la capacité limite,l'ajout de marches d'escalier peut ne pas être possible sans améliorer le moteur PMC, ce qui n'est pas possible sur cette génération sans une mise à niveau complète du contrôleur.

Q5: Comment stocker un module A20B-2902-0250 retiré comme pièce de rechange?

Conserver dans un emballage antistatique dans un environnement sec et stable à température.

Le module ne contient pas de batterie de secours sur son propre la mémoire à batterie est ailleurs dans l'architecture du contrôleur de sorte que la gestion de la batterie n'est pas une préoccupation pour le module en stockage.

Vérifiez avant l'installation si le module a été entreposé pendant de longues périodes si les contacts des connecteurs de bord sont oxydés.

L'oxydation légère peut être nettoyée avec un nettoyant de contact approprié; une forte corrosion indique que le module peut ne pas entrer en contact de manière fiable.
