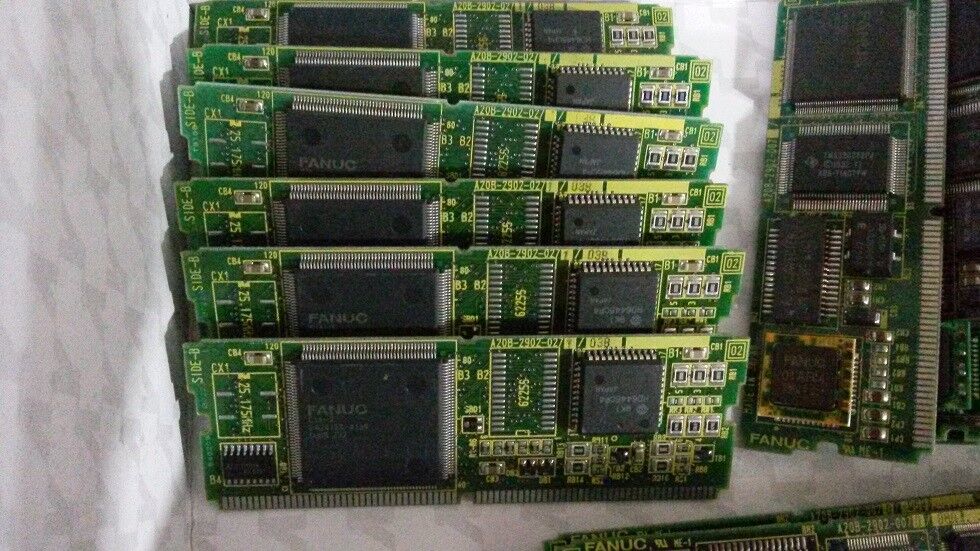

A20B-2902-0270 ∙ FANUC Série 16/18 Modèle B Module de commande CRT couleur 14 pouces Option 1 Tableau / 16-B / 18-B / 160-B / 180-B

Le rôle d'un module de commande CRT

L'opérateur d'une machine-outil CNC communique avec la machine-outil CNC par l'intermédiaire de l'affichage de messages d'alarme, de la saisie des décalages d'outil, de l'examen des programmes d'usinage et de la surveillance des positions des axes.La qualité et la clarté de cet affichage influent directement sur l'efficacité et la sécurité avec lesquelles l'opérateur peut faire son travail.

Dans le CNC FANUC série 16/18 modèle B, la section d'affichage est composée de deux parties:

Le moniteur CRT(le tube physique et le boîtier): affiche l'image vue par l'opérateur.

Le module de commande du CRT (A20B-2902-0270): l'interface électronique entre la logique d'affichage du CNC et le moniteur.le formatage en signaux vidéo requis par le CRT couleur de 14 pouces, et actionne les circuits de déflexion et de couleur du moniteur.

Lorsque le module A20B-2902-0270 tombe en panne, l'affichage devient vide, affiche un contenu corrompu ou génère des modèles d'erreur, le CNC continue d'exécuter son programme,mais l'opérateur perd l'interface visuelle.

Informations clés sur le produit

Affichage des couleurs: pourquoi cela est important pour la génération 16/18-B

La plateforme FANUC Série 16/18 Modèle B a introduit la possibilité d'affichage couleur comme une voie de mise à niveau des écrans monochromes antérieurs utilisés dans la Série 6, 10 et les générations 16/18 antérieures.La couleur apporte des avantages pratiques au flux de travail des opérateurs CNC:

Affichage du programme:Différents types de blocs de codes G peuvent être affichés dans des couleurs distinctes.faciliter la numérisation d'un programme et l'identification de types de contenu spécifiques.

Alarme et message mettant en évidence:Les messages d'alarme et les indications à l'opérateur en couleur attirent immédiatement l'attention par rapport au texte monochrome.

Affichage du chemin de l'outil graphique:Les graphiques couleur des chemins d'outil permettent à l'opérateur de distinguer les différents passages d'outillage, d'identifier les chemins de coupe des mouvements d'approche et de retrait,et vérifier visuellement le programme avant de l'exécuter.

L'A20B-2902-0270 fournit l'électronique de commande CRT qui rend possible cette affichage couleur sur le moniteur de 14 pouces.

Scénarios d'application

Affichage en blanc sur le CNC 18-B:Un centre d'usinage FANUC Série 18-B est équipé d'un CNC fonctionnel dont les axes se déplacent normalement, le fuseau démarre et le programme s'exécute, mais l'écran couleur de 14 pouces ne montre aucune image.Le module de commande du CRT A20B-2902-0270 est identifié comme le composant défaillant.Le remplacement rétablit l'affichage couleur sans affecter les fonctions de mouvement du CNC.

Affichage de la corruption des couleurs:Le CRT de 14 pouces d'un CNC de la série 16-B affiche des couleurs déformées, des clignotements ou des lignes à travers l'image.La défaillance est dans le module A20B-2902-0270.Le remplacement rétablit le rendu correct des couleurs.

Questions fréquentes

Q1: Est-ce que l'A20B-2902-0270 est spécifique aux moniteurs de 14 pouces, ou peut-il gérer d'autres tailles d'écran?

L'A20B-2902-0270 est le module de commande CRT pour les écrans couleur de 14 pouces.L'utiliser avec une taille d'écran significativement différente (9 poucesPour les systèmes monochromes de 9 pouces, le module correct est un numéro de pièce différent dans la série A20B-2900.

Q2: L'A20B-2902-0270 peut-il être remplacé par l'A20B-2902-0271 plus récent ou des variantes similaires?

Les numéros de pièces adjacents dans la gamme A20B-2902-027x peuvent être des révisions ou des variantes ultérieures du même module de commande CRT, éventuellement avec des mises à jour mineures des composants.Si une variante de suffixe différente est rétrocompatible avec la même carte d'option 1 dépend si l'interface de prise de la carte d'option 1 est inchangée- Confirmez la compatibilité à partir de la documentation des pièces de rechange du CNC avant de remplacer par un suffixe différent.

Q3: Une défaillance du module de commande du CRT affecte-t-elle l'exécution du programme CNC?

Non, le système d'affichage du CNC est séparé de ses fonctions de contrôle du mouvement et d'exécution des programmes.Mais le CNC continue à exécuter des programmesLa machine peut continuer à fonctionner avec un affichage défectueux,bien qu'il n'y ait pas de rétroaction visuelle de l'opérateur, une condition potentiellement dangereuse selon le processus de production.

Q4: Quels sont les symptômes qui distinguent un A20B-2902-0270 défectueux d'un tube CRT défectueux?

Un tube CRT défectueux échoue généralement progressivement ∙ affaiblissement, perte de mise au point, luminosité réduite ∙ avant d'échouer complètement.Un module de commande défectueux a tendance à provoquer une perte d'affichage soudaine. L'image disparaît brusquement plutôt que de se dégrader lentement.Les essais effectués en connectant un moniteur de qualité connue au signal de sortie vidéo de la carte Option 1 (si accessible) permettent de confirmer si la défaillance se situe dans le tube ou dans le module.

Q5: Les écrans CRT sont-ils toujours recommandés ou le système doit-il être mis à niveau vers l'écran LCD?

Pour les machines dont le matériel CNC d'origine est entretenu en service de production,le remplacement de l'A20B-2902-0270 par un module équivalent maintient le système dans sa configuration d'origine, la meilleure option du point de vue de la compatibilité et de la fiabilitéDes solutions de retrofit LCD existent pour les systèmes CNC FANUC et remplacent la section d'affichage CRT par un panneau LCD moderne.Ces retrofits nécessitent une vérification de la compatibilité du signal vidéo et peuvent nécessiter un matériel d'interface supplémentaire.Pour les équipements de production critiques, consultez la documentation de maintenance du CNC et un partenaire de service FANUC qualifié avant de décider entre le remplacement du module et la rénovation de l'écran.
