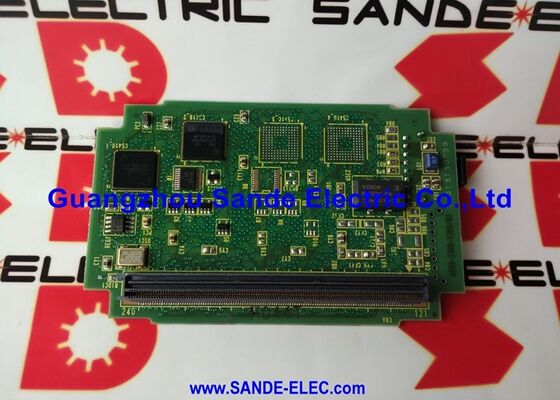

1 PC Fanuc utilisé A20B-2902-0290 En bon état A20B29020290 A2OB-29O2-O29O

FANUC A20B-2902-0290 | Module de servocommande numérique 2 axes — Série 15 / 16-C / 18-C / FS-21, Origine Japon

Numéro de pièce : A20B-2902-0290

Fabricant : FANUC Corporation (Japon)

Type de produit : Module de commande de servocommande numérique 2 axes (carte fille SMD)

Série de la carte : A20B-2902

Systèmes compatibles : Systèmes CNC et robotiques FANUC Série 15, 16-C, 18-C, FS-21

Conception : Module enfichable SMT (technologie de montage en surface)

Présentation

Le A20B-2902-0290 est un module de commande de servocommande numérique 2 axes — une carte fille à montage en surface qui se branche sur la carte CPU principale des contrôleurs CNC et systèmes robotiques FANUC compatibles.

Il fournit l'électronique d'interface servo pour deux axes : il traite les commandes de position du logiciel d'interpolation du CNC, gère le retour d'information de l'encodeur des servomoteurs et pilote la communication numérique servo qui relie le contrôleur aux amplificateurs servo.

Ce module fait partie de la série A20B-2902, une famille de cartes enfichables SMD compactes utilisées intensivement sur les plateformes FANUC Série 15, 16-C, 18-C et FS-21.

Ces générations de contrôleurs étaient parmi les systèmes FANUC les plus déployés pendant leur période de production, apparaissant dans les centres de tournage, les centres d'usinage et les contrôleurs de robots industriels dans la fabrication mondiale.

Le A20B-2902-0290 était le module de commande servo pour le contrôle des 3ème et 4ème axes dans bon nombre de ces configurations.

La carte utilise une construction SMT complète — des composants montés en surface sur une carte compacte qui s'accouple à une prise sur la carte CPU principale.

La conception physique est petite et efficace. La capacité fonctionnelle qu'elle fournit — commande servo numérique en boucle fermée pour deux axes d'usinage — est tout sauf petite.

Spécifications clés

Commande servo numérique — Ce que fait ce module

Dans l'architecture servo numérique de FANUC, le module de commande servo est la carte qui exécute l'algorithme de commande servo en temps réel. Elle ne se contente pas de transmettre des signaux — elle calcule activement.

À chaque cycle d'interpolation servo (typiquement 1 milliseconde), elle lit la position actuelle de l'encodeur pour chaque axe assigné, la compare à la position commandée par l'interpolateur CNC, calcule l'erreur de position, exécute le calcul de la boucle de position pour produire une commande de vitesse, et envoie cette commande de vitesse à l'amplificateur servo.

Le A20B-2902-0290 fait cela pour deux axes simultanément.

Dans un centre d'usinage à 4 axes, par exemple, le module servo principal peut gérer les axes 1 et 2 (typiquement X et Z, ou X et Y), tandis que ce module gère les axes 3 et 4 (axes supplémentaires comme l'axe B ou un deuxième axe linéaire).

La qualité du calcul de la boucle de position sur ce module détermine la précision du positionnement des axes de la machine. Le temps de réponse, les réglages de gain, la compensation prédictive — tout cela fonctionne via le traitement DSP sur ce module.

Un module dégradé ou défaillant produit des erreurs de position sur les deux axes qu'il contrôle, laissant les autres axes inchangés.

Contexte Série 15 / 16-C / 18-C / FS-21

Les générations de contrôleurs FANUC qui utilisent le A20B-2902-0290 représentent un segment important de la flotte CNC mondiale installée. La Série 15 était la plateforme haut de gamme de FANUC pour l'usinage multi-axes complexe. Les Séries 16-C et 18-C étaient les contrôleurs milieu de gamme raffinés qui ont suivi les plateformes 16-A et 18-A précédentes.

Le FS-21 était la variante plus compacte de la série 21, utilisée dans les machines plus petites.

Toutes ces plateformes utilisaient la famille de modules servo A20B-2902 pour contrôler leurs axes.

L'architecture enfichable était cohérente sur ces plateformes. La carte CPU principale avait des emplacements pour les modules servo.

Les modules se branchaient et les affectations d'axes étaient définies par la position de la prise de la carte et les paramètres du logiciel CNC.

Le module A20B-2902-0290 a été testé avec succès sur des configurations système Série 15, confirmant sa compatibilité sur la gamme de plateformes prévue.

Identification d'un défaut de module servo

Lorsque le module A20B-2902-0290 tombe en panne, les deux axes qu'il contrôle affichent des alarmes servo. Les autres axes de la machine — contrôlés par d'autres modules ou par l'interface servo de la carte principale — continuent de fonctionner normalement. Ce schéma sélectif est diagnostique : si les axes 3 et 4 s'alarment tous les deux alors que les axes 1 et 2 fonctionnent, et que les amplificateurs et moteurs des axes 3 et 4 sont bons, le module servo pour les axes 3 et 4 est le défaut.

Des erreurs de position intermittentes — dépassements de position occasionnels ou erreurs de suivi lentes uniquement sur les axes du module — peuvent également indiquer un module dégradé avant qu'il ne tombe complètement en panne. Ces erreurs intermittentes peuvent devenir plus fréquentes à mesure que le module vieillit, fournissant un avertissement avant la panne complète.

FAQ

Q1 : Les axes 3 et 4 affichent tous deux des alarmes servo mais les axes 1 et 2 sont normaux. Les amplificateurs et les moteurs des axes 3 et 4 sont bons. Est-ce le A20B-2902-0290 ?

C'est le schéma classique d'un défaut de module servo. Lorsque les deux axes contrôlés par le même module s'alarment simultanément alors que les autres axes fonctionnent correctement, le module est le suspect prioritaire.

Confirmez en échangeant le module suspect avec un module connu pour être bon (si disponible) et en observant si les alarmes suivent le module ou restent avec les axes.

Si elles suivent le module, la carte est confirmée défectueuse.

Q2 : Après avoir installé un remplacement A20B-2902-0290, les axes bougent maintenant mais la précision de position sur l'axe 3 est légèrement décalée. L'axe 4 est correct. Qu'est-ce qui pourrait expliquer cela ?

Les problèmes de précision spécifiques à l'axe après un remplacement de module indiquent généralement un problème de réglage des paramètres servo pour cet axe.

Les gains de la boucle servo et les valeurs de compensation pour chaque axe sont stockés dans la mémoire des paramètres du CNC — ils ne sont pas sur le module.

Après le remplacement du module, vérifiez que tous les paramètres servo pour l'axe 3 sont correctement réglés. Si les paramètres sont corrects, le système de retour d'information de l'axe (encodeur, câble) doit être vérifié.

Q3 : Le module a été retiré lors d'une réparation sans rapport. Il a été manipulé avec soin et est maintenant réinstallé, mais une alarme sur l'axe 3 est apparue qui n'existait pas auparavant. Que s'est-il passé ?

Une nouvelle alarme après la réinstallation d'un module précédemment fonctionnel est presque toujours un problème de connecteur.

Les contacts de la prise du module peuvent ne pas être complètement engagés après la réinsertion, ou un événement ESD pendant la manipulation peut avoir endommagé un circuit d'entrée.

Retirez le module, inspectez les contacts de la prise, déchargez-vous avec un bracelet antistatique et réinsérez fermement.

Si l'alarme persiste avec un engagement complet confirmé, le module peut avoir été endommagé pendant la manipulation.

Q4 : Ce module peut-il être utilisé dans un contrôleur de robot en plus des machines-outils CNC ?

Oui. Le A20B-2902-0290 est documenté comme étant compatible avec les systèmes robotiques FANUC utilisant la plateforme FS-21, en plus des applications CNC.

L'architecture de l'interface servo est la même dans les deux types d'applications.

Vérifiez que la carte principale du contrôleur robot est compatible avec les spécifications de la prise A20B-2902-0290 avant l'installation.

Q5 : Y a-t-il une différence fonctionnelle entre le A20B-2902-0290 et le A20B-2902-0070 similaire ?

Les deux sont des modules de servocommande numérique 2 axes de la famille A20B-2902, mais ils servent différentes générations de contrôleurs et peuvent avoir des spécifications d'interface, des versions d'algorithme servo ou des détails de prise en charge du nombre d'axes différents.

Les numéros de pièce au sein de la même série ne sont pas interchangeables sans vérification.

Confirmez toujours le numéro de pièce exact du module installé à partir de son étiquette et procurez-vous le numéro de pièce identique pour le remplacement.
