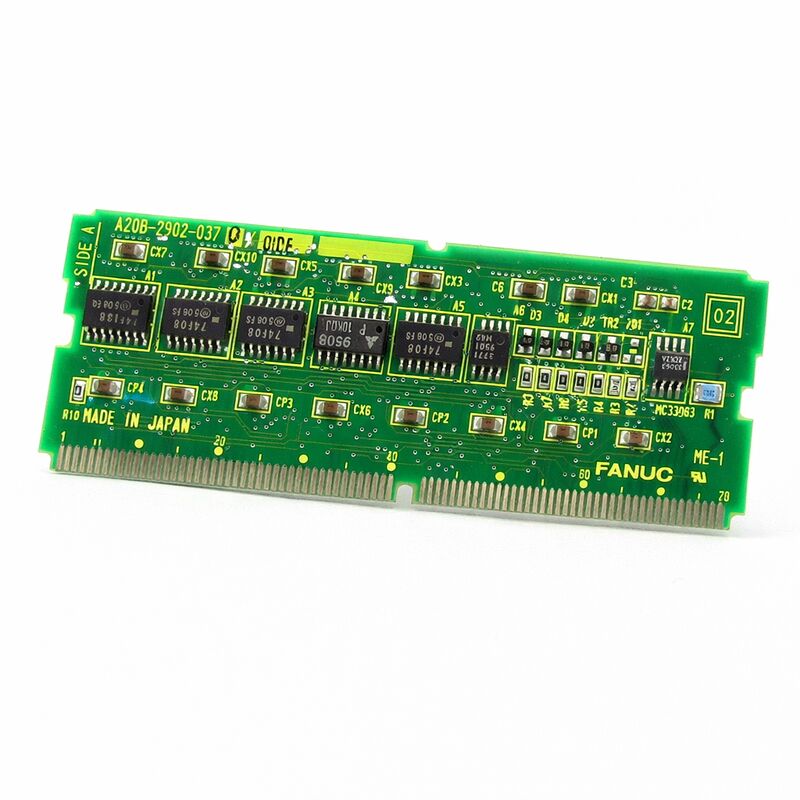

FANUC A20B-2902-0341 | Module Mémoire Flash ROM 4 Mo / SRAM 256 Ko — Origine Japon Série 16-C / 18-C

Numéro de pièce : A20B-2902-0341

Fabricant : FANUC Corporation (Japon)

Type de produit : Module Mémoire Combiné ROM / SRAM (Carte fille SMD)

Capacité ROM : 4 Mo (Flash ROM)

Capacité SRAM : 256 Ko

Systèmes compatibles : FANUC Série 16-C, 18-C et compatibles

Statut : Arrêté par le fabricant

Aperçu

Le A20B-2902-0341 est un module mémoire combiné Flash ROM et SRAM pour les systèmes CNC FANUC Série 16-C et 18-C. Il s'agit d'une carte fille de type SMD qui s'installe sur la carte CPU principale, fournissant à la fois un stockage logiciel non volatil et un stockage de données volatil sauvegardé par batterie dans un module compact. La carte assure l'interface entre les sections NC (Commande Numérique) et MC (Commande Machine / PMC) du contrôleur, transportant le firmware système, le programme échelle et les données opérationnelles actives dont le CNC a besoin pour fonctionner.

La description « interfaces entre NC et MC » décrit ce que fait le contenu stocké, et non un chemin de signal physique. Le contenu de la ROM est ce dont le NC et le PMC ont besoin pour exécuter leurs fonctions respectives — c'est la base logicielle commune aux deux. La SRAM de 256 Ko contient les données que le contrôleur écrit et lit pendant le fonctionnement de la machine, servant les côtés NC et PMC de l'architecture de contrôle.

Ce module est arrêté. FANUC ne produit plus d'unités neuves. Les machines des séries 16-C et 18-C continuent de fonctionner dans les usines de production du monde entier, et le A20B-2902-0341 reste un élément de maintenance actif dans ces installations.

Spécifications clés

ROM 4 Mo — Stockage du logiciel système

Les 4 mégaoctets de Flash ROM sur ce module contiennent l'intégralité de la pile logicielle pour le contrôleur Série 16-C ou 18-C. Le logiciel d'exploitation CNC, le logiciel de contrôle des servos, le logiciel de contrôle de la broche, l'environnement d'exécution du programme échelle PMC et tout logiciel d'option chargé résident ici. Lorsque le contrôleur démarre, il lit le contenu de la ROM et le charge dans la DRAM pour exécution. La ROM est la source — tout le comportement de traitement du contrôleur provient du code stocké ici.

Quatre mégaoctets était une allocation généreuse pour la génération logicielle de l'ère Série 16-C/18-C. Elle permettait d'accueillir la suite logicielle de contrôle complète plus les options installées sans contraintes de capacité pour la plupart des configurations. Les machines des séries 16-C et 18-C avec des progiciels d'options étendus peuvent approcher cette limite, mais pour les configurations standard de centres d'usinage et de tours, la capacité était plus que suffisante.

La Flash ROM est intrinsèquement non volatile. Elle conserve son contenu sans aucune source d'alimentation, sans batterie, et à travers un stockage prolongé. Un module ROM retiré d'une machine peut rester dans un tiroir pendant des années et contenir toujours son logiciel intact lors de sa réinstallation.

SRAM 256 Ko — Données actives en mémoire sauvegardée par batterie

Les 256 kilo-octets de SRAM contiennent les données spécifiques à la machine et spécifiques au travail qui distinguent la configuration d'une machine d'une autre. Les programmes de pièces, les tables d'offsets d'outils, les réglages de paramètres, les données de coordonnées de pièces et les variables macro résident ici. La batterie de secours sur le module maintient le contenu de la SRAM lors des coupures de courant.

256 Ko est une allocation SRAM modérée. Elle convient aux exigences standard de programmes et de données des machines des séries 16-C et 18-C dans les applications d'usinage typiques. Les machines avec de très grandes bibliothèques de programmes ou une utilisation intensive de variables macro peuvent trouver la capacité limitante. Dans ces cas, des modules d'extension SRAM supplémentaires ont pu être installés dans les emplacements d'extension du système.

La batterie de secours est un consommable. Sa durée de vie est mesurée en années — généralement trois à cinq ans en service industriel normal, plus longtemps si la machine fonctionne en continu (ce qui réduit les cycles de décharge de la batterie). Lorsque la tension de la batterie baisse, le contrôleur FANUC émet une alarme de batterie faible. Remplacez la batterie avant le prochain arrêt programmé de la machine.

Interface NC vers MC — Ce que stocke le module

La description « interfaces entre NC et MC » reflète le contenu du module plutôt que son architecture physique. La ROM de cette carte stocke le logiciel à la fois pour le NC (fonctions de contrôle de mouvement et d'interpolation) et pour le MC (programme échelle PMC — le contrôleur de machine programmable qui gère la séquence des E/S et la logique de la machine). Ils sont stockés ensemble sur ce module et chargés ensemble au démarrage.

Ce stockage combiné signifie qu'une défaillance ou une corruption de ce module affecte simultanément les fonctions NC et PMC. Le contrôleur ne peut exécuter ni le contrôle de mouvement ni la logique de la machine sans son logiciel correct. Les deux côtés du système de contrôle dépendent du contenu de ce seul module.

FAQ

Q1 : La machine Série 16-C affiche une alarme de parité ROM au démarrage. Le A20B-2902-0341 est-il défectueux ?

Une alarme de parité ROM indique un échec d'intégrité du contenu de la ROM. Réinsérez d'abord le module — un module partiellement inséré produit la même alarme qu'un contenu corrompu. Si l'alarme persiste avec le module complètement inséré, le contenu de la ROM peut être corrompu ou le matériel du module peut avoir échoué. Procurez-vous un module de remplacement et chargez la version logicielle correcte avant de remettre la machine en production.

Q2 : Après le remplacement du A20B-2902-0341, que faut-il faire avant que la machine puisse fonctionner ?

Un module de remplacement s'installe vierge — pas de contenu ROM, pas de données SRAM. Tout d'abord, chargez la version correcte du logiciel CNC à partir d'une sauvegarde ou d'une source originale en utilisant la procédure de restauration de l'écran de démarrage. Ensuite, restaurez toutes les données SRAM : paramètres, programmes de pièces, offsets d'outils et coordonnées de pièces. Confirmez que tous les paramètres sont corrects en les comparant à un imprimé des paramètres. La machine ne peut pas produire de pièces correctes tant que les paramètres n'ont pas été vérifiés.

Q3 : Le programme échelle PMC est manquant après un remplacement de module. Le NC semble fonctionner. Pourquoi ?

Si la ROM a été chargée avec le logiciel système CNC mais que le programme échelle PMC n'a pas été inclus dans le chargement, le contrôleur démarre et le NC fonctionne — mais le PMC n'a pas d'échelle à exécuter. Sans l'échelle, les E/S de la machine ne répondent pas. Chargez le programme échelle PMC séparément depuis l'écran de programmation PMC ou à partir d'une sauvegarde sur carte mémoire. L'échelle est un fichier distinct du logiciel système CNC principal et doit être chargée indépendamment.

Q4 : Le A20B-2902-0341 peut-il être utilisé pour remplacer d'autres modules ROM 4 Mo de la série A20B-2902 ?

L'interchangeabilité entre les variantes de modules ROM de la série A20B-2902 dépend de la correspondance de la capacité SRAM et de la compatibilité du système. Le -0341 contient spécifiquement 256 Ko de SRAM et est adapté à la Série 16-C/18-C. Une autre variante de la même série peut avoir une allocation SRAM différente ou être adaptée à une autre série de contrôleurs. Utilisez la correspondance exacte du numéro de pièce pour une compatibilité confirmée.

Q5 : La machine fonctionne sans problème depuis des années. La batterie SRAM de ce module doit-elle être remplacée de manière proactive ?

Oui. Le remplacement de la batterie sur une base programmée est une meilleure pratique que d'attendre l'alarme de batterie faible. Une batterie qui atteint le seuil d'alarme a encore une marge avant la perte de données — mais cette marge est finie et imprévisible. Si la machine s'éteint entre l'alarme et le remplacement de la batterie, les données SRAM sont en danger. Remplacez la batterie lors de la maintenance programmée tous les trois à quatre ans, la machine étant sous tension pendant l'échange pour maintenir la SRAM active.
