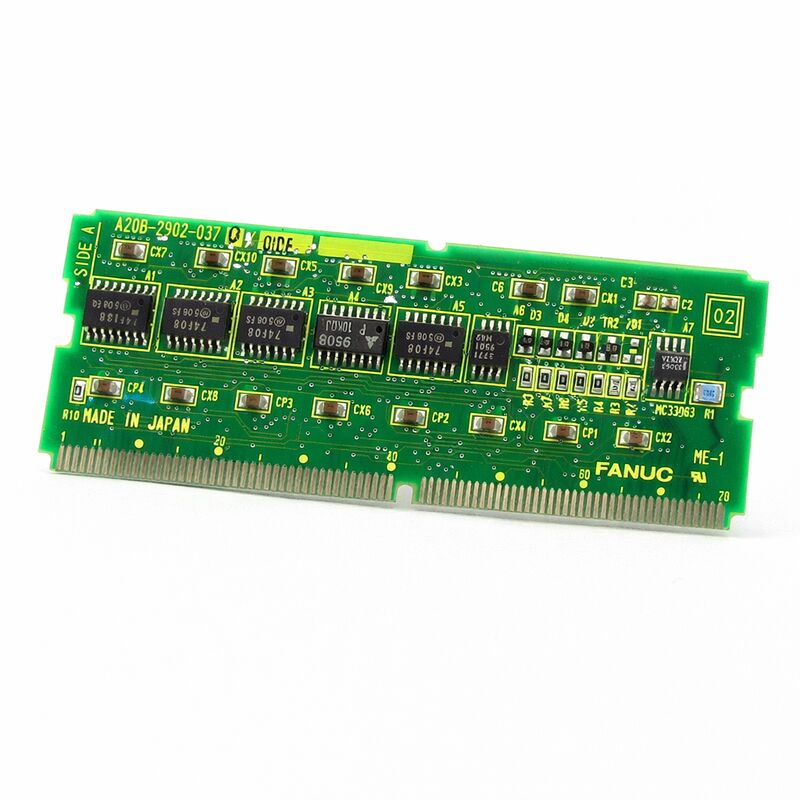

FANUC A20B-2902-0348 | Module mémoire combiné FROM / SRAM — Série A20B-2902, Contrôleur CNC, Origine Japon

Numéro de pièce : A20B-2902-0348

Fabricant : FANUC Corporation (Japon)

Type de produit : Module mémoire combiné FROM / SRAM (carte fille SMD)

Série de cartes : A20B-2902

Types de mémoire : Flash ROM (FROM — non volatile) + SRAM (sauvegardée par batterie)

Systèmes compatibles : FANUC Série 16, 18, 21 CNC et compatibles

Conception : Carte fille enfichable SMD

Présentation

L'A20B-2902-0348 est un module mémoire combiné FROM/SRAM de la série A20B-2902 de FANUC — une famille de cartes mémoire compactes enfichables SMD qui servent de dispositifs de stockage persistant primaires dans les contrôleurs CNC FANUC Série 16, 18 et 21. Il intègre deux types de mémoire fonctionnellement indépendants sur une seule carte fille : la Flash ROM pour le stockage logiciel et de programmes non volatils, et la SRAM sauvegardée par batterie pour la conservation des paramètres et des données.

La série A20B-2902 fait partie des familles de modules les plus importantes dans l'écosystème des contrôleurs FANUC Série 16/18/21.

Ces contrôleurs — déployés en grand nombre sur les centres de tournage, les centres d'usinage et les cellules de fabrication multi-axes dans le monde entier — dépendent entièrement du bon module FROM/SRAM pour le démarrage et le fonctionnement.

La FROM contient le système d'exploitation et le programme échelle PMC. La SRAM contient les paramètres et les décalages avec lesquels la machine fonctionne.

Les deux types de mémoire sont présents sur l'A20B-2902-0348, et les deux doivent être intacts pour que la machine fonctionne.

La carte utilise une construction à montage en surface. Elle se branche dans une prise dédiée sur la carte CPU principale, s'intégrant proprement dans l'espace physique alloué au module mémoire dans le châssis du contrôleur. L'installation est simple : retirez l'ancienne carte, installez la nouvelle, restaurez les données.

Mais l'étape de restauration des données — rechargement de la FROM avec le logiciel correct et restauration des données SRAM à partir d'une sauvegarde — nécessite une préparation avant le retrait de la carte.

Spécifications clés

FROM — Stockage logiciel système non volatil

La Flash ROM sur l'A20B-2902-0348 stocke le logiciel qui fait fonctionner le contrôleur CNC. Cela inclut le système d'exploitation CNC lui-même, le programme échelle PMC qui contrôle la logique d'automatisation de la machine-outil, et dans de nombreuses configurations, les programmes d'application personnalisés et les bibliothèques de macros du constructeur de la machine.

La mémoire Flash réalise le stockage non volatil grâce à des transistors à grille flottante dont l'état de charge persiste sans alimentation.

Les données survivent aux interruptions de courant, aux batteries déchargées et au stockage prolongé. Lorsque le CNC démarre, le système d'exploitation se charge depuis le module FROM et commence son exécution.

Si le contenu de la FROM est corrompu — par une écriture échouée lors d'une mise à jour logicielle, des dommages physiques aux puces ou l'usure des cellules — le contrôleur ne peut pas démarrer.

Le contenu de la FROM est spécifique à la machine.

La version du système d'exploitation doit correspondre à la génération matérielle. Le programme échelle PMC est le programme échelle du constructeur de la machine, unique à cette configuration de machine.

Un module FROM de remplacement vierge doit avoir les fichiers FROM corrects gravés avant que la machine ne puisse fonctionner.

Ces fichiers proviennent de la documentation du constructeur de la machine, d'un représentant du service FANUC ou d'une copie de sauvegarde effectuée à partir du module d'origine.

SRAM — Stockage des paramètres sauvegardés par batterie

La RAM statique sur l'A20B-2902-0348 conserve son contenu hors tension grâce à une batterie de secours.

La batterie fournit le faible courant continu dont les cellules SRAM ont besoin pour maintenir leur état de charge, gardant ainsi les données intactes.

Lorsque la tension de la batterie finit par tomber en dessous du seuil de rétention de la SRAM, les données sont perdues.

La SRAM stocke les données qui changent lors de l'utilisation normale de la machine mais qui doivent persister entre les changements d'équipe et les cycles d'alimentation. Les paramètres CNC définissent le comportement du contrôleur — limites de vitesse d'avance, limites de course des axes, gains de servo, paramètres de communication.

Les tables de compensation d'outils stockent les valeurs de compensation de longueur et de rayon pour chaque outil enregistré. Les décalages de coordonnées de pièce définissent les positions de référence pour les pièces usinées. Tout cela réside dans la SRAM.

La perte de données SRAM est un événement de production. Cela n'endommage pas la machine mécaniquement, mais la machine ne peut pas fonctionner correctement tant que toutes les données ne sont pas restaurées.

Une sauvegarde complète des données SRAM — capturée sur un PC, une clé USB ou une carte mémoire FANUC — avant tout travail de maintenance sur le contrôleur est la pratique standard qui limite l'effort de récupération à un rechargement de données plutôt qu'à une saisie manuelle.

Série A20B-2902 — Nombreuses variantes, applications spécifiques

La série A20B-2902 contient un grand nombre de variantes de modules FROM/SRAM. La capacité de la FROM et la capacité de la SRAM diffèrent selon les variantes. Certaines variantes servent les plateformes Série 16-C et 18-C ; d'autres servent la Série 21 ; certaines couvrent les deux.

Quelques-unes incluent des fonctions supplémentaires — interfaces de broche analogique, circuits d'exécution de programme échelle PMC — en plus de la mémoire.

L'A20B-2902-0348 est une variante spécifique de cette famille. Elle sert ses plateformes de contrôleur définies avec sa configuration mémoire spécifique. La remplacer par une variante différente — même une qui semble physiquement similaire — comporte le risque d'une inadéquation de capacité ou d'une incompatibilité matérielle.

Confirmez toujours le numéro de pièce exact sur l'étiquette de la carte installée avant de vous procurer un remplacement.

FAQ

Q1 : Le contrôleur affiche une alarme de somme de contrôle FROM à chaque mise sous tension. Rien d'autre n'a changé. Cette carte est-elle la cause ?

Une alarme persistante de somme de contrôle FROM à la mise sous tension indique que le contenu de la FROM a été corrompu ou qu'une cellule FROM a échoué.

Vérifiez d'abord si l'alarme s'est produite après une mise à jour logicielle — une écriture FROM interrompue peut corrompre le secteur affecté.

Si aucune mise à jour n'était en cours, le matériel FROM a échoué.

Le module nécessite un remplacement suivi d'une réécriture complète de la FROM. Ayez l'ensemble de fichiers FROM correct prêt avant de commencer le travail.

Q2 : Le CNC génère une alarme de batterie faible. Combien de temps reste-t-il avant que les données SRAM ne soient perdues ?

L'alarme de batterie faible apparaît lorsque la tension de la batterie tombe en dessous du seuil d'alerte, pas du seuil de rétention critique.

L'écart entre ces seuils fournit généralement plusieurs semaines dans des conditions normales, bien que cela varie avec l'âge de la batterie et la température de l'armoire.

Traitez l'alarme comme nécessitant une action dans les jours qui suivent. Remplacez la batterie avec le contrôleur sous tension pour maintenir le contenu SRAM pendant le changement.

Q3 : Le module de remplacement A20B-2902-0348 est arrivé. Y a-t-il quelque chose à vérifier avant l'installation ?

Confirmez que le numéro de pièce complet du module de remplacement correspond exactement au module installé, y compris tout suffixe de révision.

Inspectez les contacts du connecteur pour tout dommage dû à l'expédition ou au stockage. Confirmez que la sauvegarde de toutes les données CNC est complète et vérifiée avant de retirer le module d'origine.

Ayez l'ensemble de fichiers FROM prêt pour le rechargement. Avec ces étapes en place, l'installation peut se dérouler en toute confiance.

Q4 : Après avoir remplacé le module et rechargé les données, les paramètres servo d'un axe semblent légèrement différents des valeurs de sauvegarde. Que faut-il vérifier ?

Après un rechargement de données, comparez tous les paramètres de l'axe en question avec une deuxième copie de sauvegarde ou avec la documentation de la machine.

Une différence de paramètre d'un seul chiffre peut parfois résulter d'une sauvegarde qui a capturé des données pendant une modification de paramètre, plutôt que de l'état final stable.

Si la valeur de paramètre actuelle produit un comportement correct de la machine, et que la sauvegarde montre seulement une différence numérique triviale, les valeurs restaurées sont probablement correctes.

Q5 : La machine utilise une révision ultérieure de l'A20B-2902-0348 (par exemple, /02A au lieu de /01A). Sont-elles interchangeables ?

Les suffixes de révision matérielle mineurs au sein du même numéro de pièce de base représentent des modifications de la disposition du PCB ou des substitutions de composants qui maintiennent la même spécification fonctionnelle.

Dans la plupart des cas, elles sont interchangeables.

FANUC conçoit généralement les révisions ultérieures pour être rétrocompatibles avec les installations de révisions antérieures.

En cas de doute pour une application spécifique, confirmez avec la documentation de maintenance de la machine ou une ressource de service FANUC.
