FANUC A20B-2902-0370 | Module Mémoire PCB — Série A20B-2902, Contrôleur CNC FANUC, Origine Japon

Numéro de pièce : A20B-2902-0370

Fabricant : FANUC Corporation (Japon)

Type de produit : Module Mémoire PCB (Carte fille enfichable CMS)

Série de cartes : A20B-2902

Application : Extension et stockage de mémoire pour contrôleur CNC FANUC

Conception : Carte fille enfichable CMS

Présentation

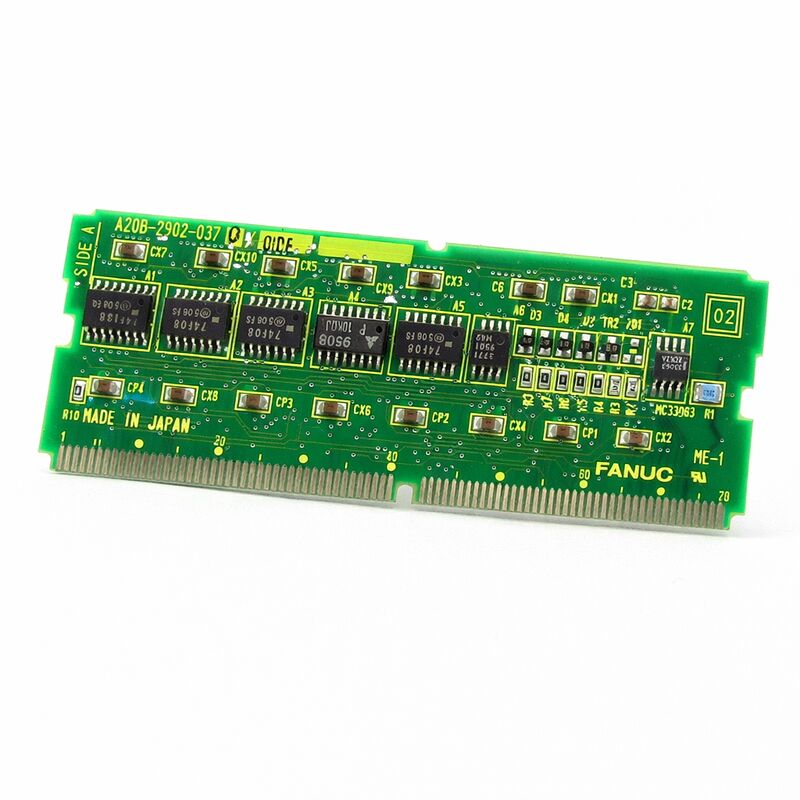

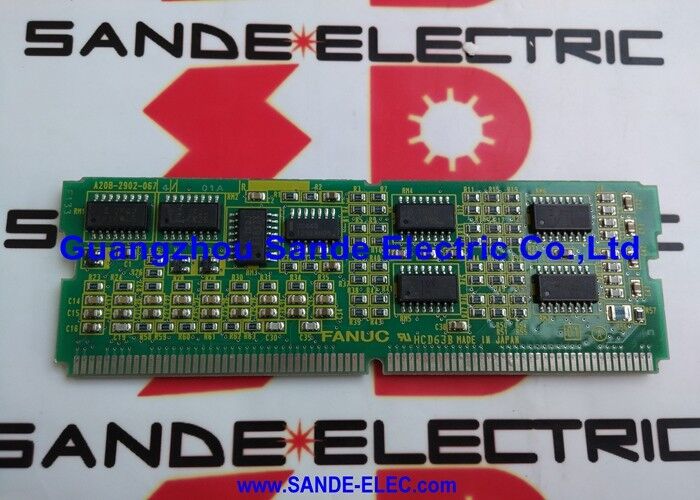

L'A20B-2902-0370 est un module mémoire PCB de la série A20B-2902 de FANUC. Cette série couvre une large gamme de cartes mémoire enfichables CMS utilisées dans les contrôleurs CNC FANUC pour le stockage de programmes, la rétention de paramètres, l'hébergement de logiciels système et l'extension de mémoire.

L'A20B-2902-0370 représente une variante spécifique de cette famille de produits, configurée pour répondre aux exigences de mémoire de sa plateforme de contrôleur désignée.

Les architectures de contrôleurs CNC de FANUC dépendent d'un système de mémoire en couches.

La mémoire non volatile contient le logiciel et les données qui doivent persister après les cycles d'alimentation. La mémoire volatile fournit l'espace de travail pour l'exécution. La SRAM protégée par batterie fait le pont entre les deux — volatile dans son fonctionnement électrique, effectivement non volatile grâce à la protection par batterie.

La série A20B-2902 fournit l'implémentation physique modulaire de ces couches de mémoire, chaque variante servant des plateformes et des capacités spécifiques.

La variante -0370 se situe dans la plage de numéros de pièce des modules A20B-2902 associés aux fonctions de stockage FROM et SRAM pour les plateformes de contrôleurs FANUC de la génération Série 16 à 21.

Ces modules suivent la conception établie de la série A20B-2902 : construction CMS compacte, enfichage direct dans le socket de la carte mère, et circuit CMOS basse consommation qui minimise la dissipation de chaleur à l'intérieur de l'armoire du contrôleur.

Spécifications clés

La mémoire dans l'architecture CNC FANUC — Pourquoi ces modules sont importants

La mémoire d'un contrôleur CNC FANUC n'est pas un bloc de stockage unique et indifférencié. C'est une hiérarchie soigneusement structurée où différents types de données résident dans différentes technologies de mémoire, car chaque type de données a des exigences différentes en matière de vitesse d'accès, d'endurance d'écriture et de persistance.

Le logiciel d'exploitation CNC réside dans la FROM.

Il a été écrit là lors de l'installation du logiciel en usine, et il ne change que lors d'une mise à jour logicielle délibérée.

La haute endurance de la mémoire Flash pour les opérations de lecture et l'endurance modérée pour les opérations d'écriture la rendent idéale pour cette utilisation — le logiciel est lu à chaque mise sous tension mais écrit rarement.

Les paramètres et les offsets résident dans la SRAM sauvegardée par batterie.

Ils changent pendant le fonctionnement normal — un offset mis à jour après une coupe qualifiante, un paramètre ajusté pendant la maintenance — ils doivent donc être dans une mémoire qui peut être écrite rapidement et souvent, pas dans la Flash.

Mais ils doivent aussi persister lorsque l'alimentation est coupée, c'est pourquoi la SRAM sauvegardée par une batterie est utilisée plutôt que la DRAM.

Certains contrôleurs et certaines configurations mémoire utilisent également la DRAM pour les tampons de travail — les calculs d'interpolation, les tampons de communication et les données d'exécution PMC qui sont générés à chaque mise sous tension et n'ont pas besoin de survivre aux cycles d'alimentation.

L'A20B-2902-0370 occupe sa position spécifique dans cette hiérarchie mémoire pour sa plateforme de contrôleur désignée.

Conception CMS et manipulation de la carte

La technologie de montage en surface définit le caractère physique des cartes de la série A20B-2902. Tous les composants — puces mémoire, logique de support, connecteur — sont montés sur la surface de la carte plutôt que par des trous dans le substrat du PCB.

Cela permet une densité de composants plus élevée sur une carte plus petite, c'est pourquoi ces modules mémoire peuvent intégrer une capacité de stockage importante dans le format compact de carte fille.

La construction CMS signifie également que ces cartes nécessitent une manipulation soigneuse.

Les composants montés sur la surface du PCB sont plus sensibles aux dommages physiques dus à une mauvaise manipulation que les composants traversants.

La carte doit être manipulée par ses bords.

Aucune surface de composant ne doit être touchée à mains nues — les huiles cutanées et les résidus peuvent endommager les surfaces des composants ou introduire une contamination sur les contacts du connecteur au fil du temps.

L'électricité statique est l'autre préoccupation de manipulation. Les composants mémoire CMOS sont sensibles aux décharges électrostatiques.

Un événement statique qui ne serait pas perçu comme un choc perceptible par une personne peut néanmoins générer une tension suffisante pour endommager une porte logique ou une cellule mémoire.

Les précautions antistatiques — bracelet, surface de travail mise à la terre — sont des exigences standard lors de la manipulation de toute carte mémoire CMS.

Liste de contrôle avant remplacement

Le remplacement de tout module mémoire de la série A20B-2902 nécessite une séquence d'étapes avant le début du travail physique. Sauter la préparation crée un risque de perte de données qui nécessite un effort de récupération important.

La première étape est toujours une sauvegarde complète. Pour un module combiné FROM/SRAM, la sauvegarde doit capturer à la fois le logiciel FROM (à partir de la fonction de sauvegarde mémoire de l'écran de démarrage FANUC) et les données SRAM (paramètres, offsets, programmes, données PMC).

La plupart des contrôleurs FANUC prennent en charge la sauvegarde sur une carte SRAM, un périphérique mémoire USB ou un PC via RS-232. Utilisez au moins une de ces méthodes et vérifiez que la sauvegarde est complète avant de retirer le module.

La deuxième étape consiste à confirmer le numéro de pièce du module de remplacement.

La série A20B-2902 contient de nombreuses variantes d'apparence physique similaire mais de capacités et de compatibilité différentes. Seule une correspondance exacte du numéro de pièce garantit une compatibilité correcte.

Après le remplacement, la FROM doit être réécrite avec les fichiers logiciels corrects.

Ensuite, les données SRAM doivent être restaurées à partir de la sauvegarde. La machine ne doit pas être déclarée prête pour la production tant que chaque catégorie de données n'a pas été vérifiée par rapport à la sauvegarde.

FAQ

Q1 : Quels symptômes un A20B-2902-0370 défaillant produit-il généralement avant une défaillance complète ?

La dégradation progressive de la mémoire Flash produit des avertissements de somme de contrôle FROM intermittents qui apparaissent et disparaissent — la cellule affectée est marginale, passant certaines lectures et échouant à d'autres. La dégradation de la SRAM se manifeste par une corruption aléatoire occasionnelle des données dans les paramètres ou les offsets — une valeur change de manière inattendue entre les cycles d'alimentation sans intervention manuelle. L'un ou l'autre symptôme justifie le remplacement du module avant que la défaillance ne devienne complète.

Une fois la défaillance complète survenue, la machine ne peut pas démarrer ou fonctionner correctement.

Q2 : Le contrôleur a terminé une mise à jour logicielle et affiche maintenant une erreur FROM. La mise à jour a-t-elle corrompu le module ?

Une écriture FROM interrompue ou exécutée incorrectement lors d'une mise à jour logicielle peut corrompre un ou plusieurs secteurs FROM. Si la procédure de mise à jour a été interrompue par une panne de courant, en sélectionnant les mauvais fichiers logiciels, ou en tentant de charger un logiciel incompatible, la corruption FROM est le résultat probable.

La FROM doit être réécrite depuis le début avec les fichiers logiciels corrects.

Si les tentatives d'écriture répétées échouent, les puces FROM ont été endommagées et le module nécessite un remplacement.

Q3 : Après un arrêt de la machine pour les vacances, le contrôleur redémarre mais affiche une perte de données de paramètres sur certains axes. La batterie indique 3,0 V. La batterie est-elle la cause ?

Une cellule au lithium de 3,0 V est à la fin de sa durée de vie ou proche de celle-ci — ces cellules maintiennent une tension quasi nominale jusqu'à ce que la défaillance soit proche.

Le schéma de perte de données (affectant certains axes mais pas tous) est cohérent avec une zone de cellule SRAM qui a perdu des données lorsque la tension de la batterie est tombée en dessous du seuil de rétention.

Remplacez la batterie, rechargez les données de paramètres à partir de la sauvegarde et planifiez des vérifications régulières de la batterie pour éviter toute récurrence.

Q4 : L'écran CNC affiche "ERREUR DE DONNÉES SRAM" au démarrage. La machine est en stockage depuis 18 mois. Que s'est-il passé ?

Un stockage prolongé sans alimentation externe signifie que la batterie de secours a alimenté la SRAM seule pendant toute la période de stockage.

Une batterie dont la capacité restante était limitée avant le stockage peut s'être épuisée pendant la période de stockage, entraînant une perte de données SRAM.

Les données SRAM doivent être rechargées à partir de la sauvegarde. Inspectez la tension de la batterie et remplacez-la si elle est inférieure à 3,2 V pour une cellule au lithium.

Pour un stockage à long terme, le contrôleur doit être mis sous tension périodiquement (tous les 3 à 6 mois) pour maintenir l'état de la batterie.

Q5 : Est-il possible d'utiliser l'A20B-2902-0370 dans un contrôleur Série 18-C qui utilise actuellement une variante différente, si le connecteur s'adapte physiquement ?

La compatibilité physique du connecteur ne garantit pas la compatibilité électronique.

Les variantes de la série A20B-2902 peuvent partager le même format de connecteur tout en ayant des capacités mémoire différentes, des ratios FROM/SRAM différents, ou des tensions d'interface différentes.

L'installation d'une variante incorrecte peut entraîner soit l'échec de reconnaissance du module par le contrôleur, soit un fonctionnement avec une allocation de capacité mémoire incorrecte, soit des défauts mémoire dus à des décalages de plage d'adresses.

Utilisez toujours le numéro de pièce exact documenté pour le modèle de contrôleur spécifique.
