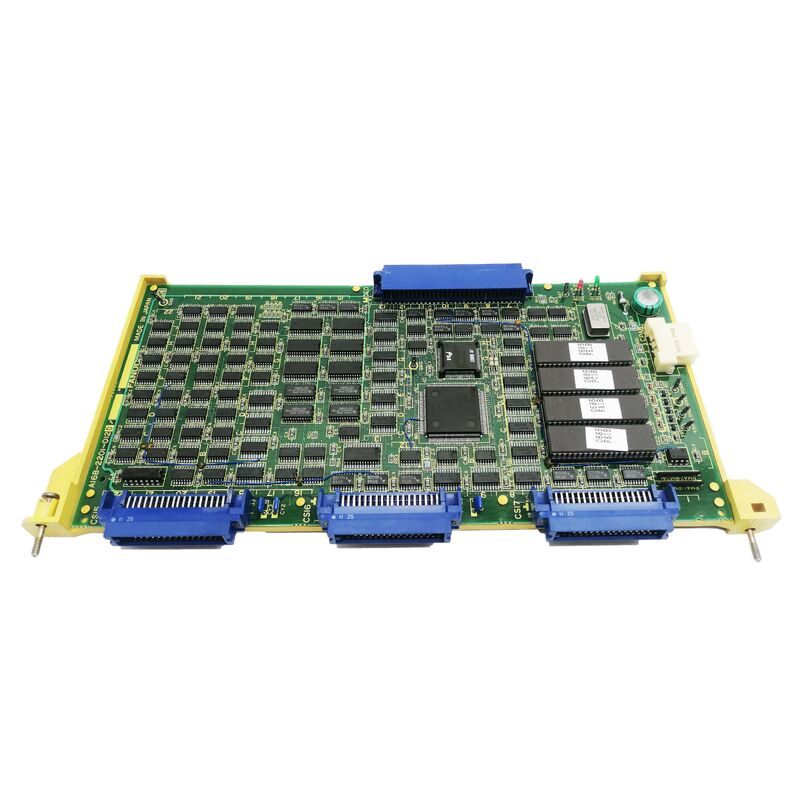

A16B-1310-0380 Fanuc PCB Board A16B13100380 AI6B-I3IO-O38O Il est également possible d'utiliser des circuits imprimés de type Fanuc.

A16B-1310-0380 | PCB d'E/S du panneau de commande FANUC Type A — Interface opérateur CNC / Série A16B-1310 / E/S de contrôle de machine

E/S du panneau de commande — Le pont entre l'opérateur et la CNC

L'A16B-1310-0380 est le PCB d'E/S du panneau de commande de type A — la carte qui interface le matériel physique du panneau de commande (boutons, commutateurs, touches de sélection, voyants) avec le système de contrôle CNC FANUC.

Dans l'architecture CNC FANUC, le panneau de commande fournit tous les points de contrôle manuel en dehors du clavier MDI :

Commutateurs de commande de la machine :DÉMARRAGE DE CYCLE, MAINTIEN D'AVANCE, ARRÊT D'URGENCE, PRINCIPE DE BROCHE, PRINCIPE D'AVANCE et commutateurs de sélection de mode — tous montés sur la face avant du panneau de commande.

Indicateurs de mode et voyants d'état :Témoin POWER ON, LED CYCLE START, indicateur ALARM, voyant de la touche PROGRAM PROTECT et autres indicateurs d'état indiquant l'état actuel de la machine.

Générateur d'impulsions manuel (MPG/volant) :Le volant de jogging pour le positionnement manuel des axes se connecte via le panneau de commande, avec le PCB E/S gérant le signal d'impulsion du volant.

L'A16B-1310-0380 collecte toutes ces entrées et sorties de signaux physiques : les actions de commutation de l'opérateur deviennent des commandes numériques traitées par le PMC, et les commandes de sortie du PMC allument les voyants appropriés.

Informations clés sur le produit

"Type A" — Variante au sein de la famille d'E/S du panneau de commande

La désignation « Type A » identifie cette variante de PCB d'E/S au sein de la famille de cartes de panneau de commande A16B-1310. FANUC produit généralement des cartes d'E/S pour panneau de commande en plusieurs types :

Tapez A :La configuration d'E/S du panneau de commande standard — fournissant l'ensemble de base d'entrées et de sorties pour les panneaux de commande de machines-outils CNC standard.

Autres variantes de type :Des variantes supplémentaires (Type B, etc.) peuvent fournir une capacité d'E/S étendue pour les machines équipées de plus d'interrupteurs et de lampes, ou des spécifications d'interface différentes pour différentes configurations de panneaux.

La désignation « Type A » garantit que la capacité des points d'E/S de la carte et les spécifications du signal correspondent à l'assemblage de panneau de commande spécifique qu'elle dessert.

Scénarios d'application

Le commutateur du panneau de commande ne répond pas :Une CNC FANUC développe des défauts de communication du panneau de commande : les commutateurs ne répondent plus et les voyants d'état ne se mettent pas à jour. Le PCB de type AI/O A16B-1310-0380 est identifié comme étant le défaut. Le remplacement rétablit la communication du panneau de commande.

Remplacement prévu du panneau de commande :Un panneau de commande CNC FANUC subit une maintenance après des années d'utilisation en production. L'A16B-1310-0380 est remplacé pour garantir une continuité fiable de l'interface opérateur.

FAQ

Q1 : Que se passe-t-il en cas de panne de l'A16B-1310-0380 ? La machine peut-elle toujours être contrôlée ?

Lorsque le PCB d'E/S du panneau de commande tombe en panne, les commutateurs physiques du panneau de commande — y compris CYCLE START, FEED HOLD et le bouton d'arrêt d'urgence — ne peuvent plus communiquer avec le PMC. Un fonctionnement sûr devient impossible. La CNC peut générer des alarmes de liaison E/S. La machine doit être amenée à un état d'arrêt sûr avant de résoudre le problème.

Q2 : A16B-1310-0380 (Type A) est-il compatible avec n'importe quel ensemble de panneau de commande FANUC ?

La variante de type A est adaptée à une configuration spécifique du panneau de commande. Les panneaux de commande FANUC sont disponibles en plusieurs tailles et configurations de commutateurs, chacun nécessitant le type de carte d'E/S correspondant. Confirmez le numéro d'assemblage spécifique du panneau de commande et la documentation du panneau de commande FANUC applicable pour vérifier la compatibilité de type A.

Q3 : Le remplacement de l'A16B-1310-0380 nécessite-t-il des modifications des paramètres PMC ?

Non. La carte d'adresses de liaison E/S du PMC pour la carte E/S du panneau de commande est stockée dans la mémoire principale de la CNC. Après avoir installé le remplacement A16B-1310-0380, le PMC rétablit la communication de liaison E/S en utilisant la configuration d'adresse existante. Vérifiez que tous les interrupteurs et lampes du panneau de commande fonctionnent correctement après le remplacement.

Q4 : Quelle tension les interrupteurs et les lampes du panneau de commande utilisent-ils avec le A16B-1310-0380 ?

Les cartes d'E/S du panneau de commande FANUC de cette époque utilisent 24 V CC pour les signaux d'entrée de commutateur et les signaux de sortie de lampe — le niveau logique standard pour les circuits d'opérateur de machine-outil CNC. L'A16B-1310-0380 convertit ces signaux 24 V CC en niveaux numériques basse tension utilisés en interne par la CNC.

Q5 : A16B-1310-0380 est-il disponible auprès des canaux de service spécialisés ?

Les cartes d'E/S du panneau de commande de la série A16B-1310 sont stockées par les distributeurs spécialisés FANUC, notamment FanucWorld, MRO Electric, CNC Electronics et Radwell. Contactez avec le numéro de pièce complet A16B-1310-0380 et la désignation « Type A » pour connaître la disponibilité actuelle.
