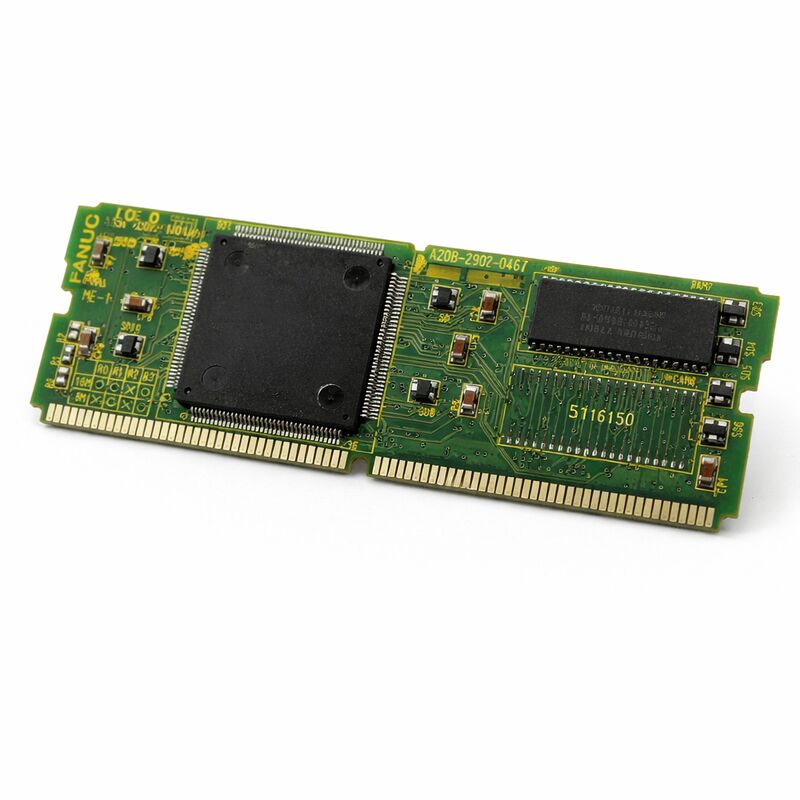

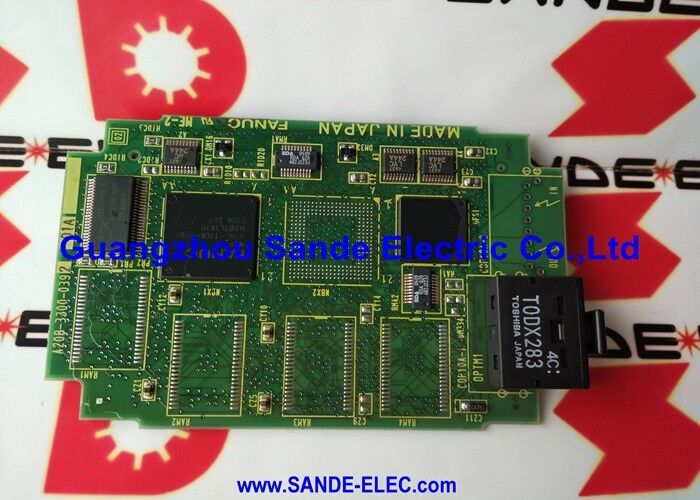

FANUC A20B-2902-0461 | Module de RAM système DRAM 8 Mo — CNC Séries 16-C / 18-C, Discontinué, Origine Japon

Numéro de pièce : A20B-2902-0461

Fabricant : FANUC Corporation (Japon)

Type de produit : Module de mémoire DRAM (carte fille SMD)

Capacité : 8 Mo

Type de mémoire : DRAM (RAM dynamique — volatile)

Systèmes compatibles : CNC FANUC Séries 16-C, 18-C

Statut : Discontinué par le fabricant

Aperçu

Le A20B-2902-0461 est le module de RAM système DRAM 8 Mo pour les contrôleurs CNC FANUC des Séries 16-C et 18-C. Il s'agit d'une carte fille compacte SMD (technologie de montage en surface) qui se branche directement dans un socket désigné sur le circuit imprimé principal du contrôleur, fournissant la mémoire vive dynamique dont le contrôleur a besoin pour toutes les opérations système en temps réel pendant le fonctionnement de la machine.

Les contrôleurs FANUC des Séries 16-C et 18-C représentaient une génération mature de plateformes CNC de milieu de gamme, largement déployées dans les centres de tournage et les centres d'usinage pendant leur période de production.

Le 16-C était utilisé pour les applications de tournage et de fraisage multi-axes ; le 18-C était destiné aux centres d'usinage compacts nécessitant un contrôle coordonné multi-axes robuste.

Les deux contrôleurs dépendaient de la mémoire système DRAM pour l'exécution des programmes CNC, le traitement de la logique échelle PMC, la mise en mémoire tampon des données pour le contrôle des servos et de la broche, et tous les calculs d'exécution. Le A20B-2902-0461 est le module DRAM 8 Mo spécifique qui fournit cette mémoire.

La DRAM est une mémoire volatile — elle nécessite des cycles de rafraîchissement continus pour conserver son contenu. Si vous éteignez le contrôleur, le contenu de la DRAM disparaît.

C'est un comportement normal. Le système d'exploitation et les paramètres du CNC sont stockés dans une mémoire non volatile (FROM et SRAM sauvegardée par batterie).

La DRAM contient les données de travail générées pendant un cycle de machine : tampons d'interpolation, tampons de communication et données d'exécution PMC. Lors de la mise sous tension, le contrôleur recharge les données nécessaires à partir de la mémoire non volatile et commence à écrire dans la nouvelle DRAM.

Ce module a été discontinué par FANUC. Les nouveaux stocks ne sont plus produits.

Les unités de remplacement proviennent d'inventaires excédentaires testés, de cartes professionnellement reconditionnées ou de modules d'origine réparés.

Spécifications clés

La DRAM dans l'architecture des contrôleurs CNC

La hiérarchie de mémoire d'un contrôleur CNC sert des objectifs distincts pour différents types de données. La mémoire non volatile — Flash ROM (FROM) et SRAM sauvegardée par batterie — conserve son contenu lorsque l'alimentation est coupée.

Elle contient le logiciel système CNC, les programmes de pièce, les paramètres, les données de décalage d'outil et l'échelle PMC. Ces données doivent survivre aux cycles d'alimentation.

La DRAM occupe une place différente dans cette hiérarchie.

Elle est rapide, dense et peu coûteuse — mais volatile. Le logiciel d'exploitation du CNC utilise la DRAM comme espace de travail. Les calculs d'interpolation génèrent des données de position pour chaque axe à chaque cycle de servo. Les données de commande de broche sont mises en mémoire tampon. Les données de communication PMC sont échangées.

La communication avec les périphériques d'E/S implique la gestion des tampons.

Toutes ces données intermédiaires et transitoires résident dans la DRAM pendant le fonctionnement de la machine.

Le logiciel système gère automatiquement l'allocation et le rafraîchissement de la DRAM.

L'opérateur et le technicien de maintenance ne sont normalement pas conscients du fonctionnement de la DRAM — jusqu'à ce qu'elle tombe en panne. Lorsque la DRAM tombe en panne, le système détecte la panne grâce à ses routines d'auto-test de mémoire.

L'alarme la plus courante est une erreur de parité : le contrôleur détecte que les données lues à une adresse DRAM ne correspondent pas au bit de parité écrit avec les données.

Cette alarme apparaît lors de la mise sous tension pendant le test de mémoire du contrôleur, ou occasionnellement pendant le fonctionnement si une cellule tombe en panne de manière intermittente sous contrainte thermique.

Alarmes d'erreur de parité et décision de remplacement

Une alarme d'erreur de parité DRAM est un indicateur fiable de défaillance du module de mémoire. Les contrôleurs i/C de FANUC effectuent des tests de mémoire lors de l'initialisation de la mise sous tension. Si le module DRAM échoue à ce test, l'alarme est générée et le contrôleur ne peut pas passer à son état de fonctionnement normal.

La machine ne peut pas être manœuvrée, programmée ou utilisée tant que le défaut n'est pas corrigé.

Les erreurs de parité intermittentes — erreurs qui apparaissent occasionnellement pendant le fonctionnement mais pas systématiquement à la mise sous tension — suggèrent une cellule DRAM marginale. La cellule peut réussir le test de mise sous tension lorsque le module est froid, mais échouer pendant le fonctionnement lorsque le module se réchauffe.

Cette dépendance thermique est un schéma de vieillissement courant de la DRAM. Si l'erreur de parité n'apparaît qu'après que le contrôleur a fonctionné pendant un certain temps, ce mode de défaillance thermique est probable.

Avant de remplacer le module, une sauvegarde complète des données CNC est essentielle.

Bien que la DRAM elle-même soit volatile et ne contienne aucune donnée stockée de manière persistante, le processus de remplacement du module nécessite l'ouverture du contrôleur et la manipulation de la carte principale.

Toute perturbation accidentelle des connexions SRAM sauvegardées par batterie ou de la carte principale peut entraîner une perte de données de la mémoire non volatile.

Sauvegardez tous les programmes, paramètres, l'échelle PMC et les données d'outil sur un PC ou un périphérique de stockage USB avant de commencer tout travail.

Construction et manipulation des SMD

Le A20B-2902-0461 utilise une construction en montage en surface. Les puces DRAM et tous les composants associés sont montés directement sur la petite surface de la carte, sans composants traversants.

La carte s'insère dans son socket via un connecteur à pas fin. Ce connecteur n'est pas aussi robuste mécaniquement qu'un grand connecteur de bordure — il peut être endommagé par un mauvais alignement ou une insertion forcée.

Manipulez la carte par ses bords. Ne touchez jamais les surfaces des composants ou les contacts du connecteur.

Utilisez des précautions antistatiques tout au long du processus — un événement ESD pendant la manipulation peut endommager les cellules DRAM qui échouent ensuite de manière intermittente en service, produisant les mêmes symptômes d'erreur de parité que ceux que le remplacement était censé résoudre.

Alignez soigneusement le connecteur avant d'enfoncer la carte dans son socket. Confirmez l'engagement complet.

Si la carte n'est pas complètement engagée, le contrôleur peut s'allumer mais signaler des erreurs de communication ou des alarmes mémoire inattendues qui ne correspondent pas à l'état réel de la carte.

FAQ

Q1 : Le CNC affiche une alarme d'erreur de parité DRAM à la mise sous tension. L'alarme apparaît systématiquement à chaque démarrage. Dans quelle mesure pouvons-nous être sûrs qu'il s'agit du A20B-2902-0461 ?

Une erreur de parité constante à chaque mise sous tension est un fort indicateur de défaillance du module DRAM.

L'auto-test de mémoire du contrôleur exécute la même séquence de test à chaque mise sous tension, et une cellule défaillante échoue au même test à chaque fois.

Avant de commander un remplacement, inspectez visuellement le module et son socket pour toute contamination ou dommage physique.

Si aucun des deux n'est trouvé, le module est défaillant en interne et nécessite un remplacement.

Q2 : L'alarme de parité n'apparaît qu'après que la machine a fonctionné pendant environ 30 minutes. Le cycle d'alimentation la réinitialise temporairement. Que se passe-t-il ?

C'est une défaillance classique de la DRAM en mode thermique. Les cellules du module sont marginales — elles réussissent le test de mise sous tension à froid mais développent des erreurs de synchronisation lorsque le dispositif chauffe pendant le fonctionnement. Les caractéristiques de rafraîchissement de la cellule se dégradent avec la température, et finalement les données lues ne correspondent pas à la parité écrite.

L'arrêt permet au module de refroidir, lui permettant de réussir à nouveau le test à froid. Le module est défaillant et nécessite un remplacement.

Ne continuez pas à fonctionner dans ces conditions — l'intégrité des données pendant l'usinage ne peut être garantie lorsque la DRAM est thermiquement instable.

Q3 : La sauvegarde a été effectuée avant le remplacement du module. Après avoir installé le remplacement du A20B-2902-0461, des données doivent-elles être rechargées ?

Le module DRAM lui-même ne contient aucune donnée persistante — la carte de remplacement démarre vide, ce qui est correct. Cependant, si la carte principale a été perturbée pendant l'installation, les paramètres stockés dans la SRAM sauvegardée par batterie pourraient être corrompus.

Après l'installation, vérifiez que tous les paramètres, les décalages d'outil et les données PMC sont intacts en comparant les valeurs clés à la sauvegarde.

Si des valeurs sont incorrectes ou si des alarmes apparaissent après le redémarrage, restaurez à partir de la sauvegarde.

Q4 : Existe-t-il d'autres modules DRAM 8 Mo de la série A20B-2902 qui peuvent remplacer le -0461 dans une Série 18-C ?

La série A20B-2902 comprend plusieurs variantes de DRAM 8 Mo adaptées à différentes générations de contrôleurs et configurations de sockets de cartes mères. Le -0461 est spécifique à la plateforme des Séries 16-C et 18-C.

D'autres variantes de la même série (comme le -0630 pour les 16i/18i) utilisent des dimensions de carte, des configurations de connecteurs ou des spécifications DRAM différentes.

Elles ne sont pas interchangeables sans compatibilité confirmée. Procurez-vous toujours le numéro de pièce exact pour le contrôleur installé.

Q5 : Est-il possible de réparer le A20B-2902-0461 au niveau des composants plutôt que de remplacer toute la carte ?

Les puces DRAM sont des composants standard, et un technicien de réparation de cartes qualifié peut parfois identifier et remplacer une puce défaillante spécifique sur un module DRAM. La faisabilité dépend du type de boîtier de la puce et de la disponibilité d'un composant correspondant.

Sur les cartes à montage en surface, le remplacement de puce nécessite un équipement de retravail SMT de précision.

Si un service de réparation qualifié propose un module réparé testé avec une garantie, c'est une alternative viable et rentable à l'approvisionnement d'un original excédentaire testé.
