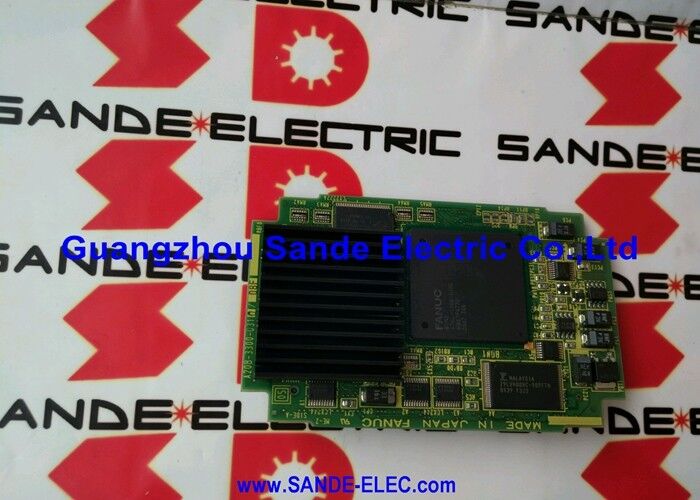

1pcs Panneau FANUC utilisé A20B-2902-0490 testé A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 HSSB CRT Module de commande de la série 16-C / 18-C, originaire du Japon

Numéro de la partie:A20B-2902-0490 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module de commande du CRT HSSB (plaque de commande de bus série à grande vitesse)

Série de cartes:A20B-2902 Pour les appareils électroniques

Systèmes compatibles:Série FANUC 16-C, 18-C et compatible

Résumé

L'A20B-2902-0490 est le module de commande CRT HSSB pour les systèmes CNC FANUC Série 16-C et 18-C.HSSB est l'abréviation de High-Speed Serial Bus, l'architecture de communication utilisée par FANUC pour relier l'unité de commande CNC aux périphériques, y compris l'écran CRT.

Ce module est l'interface qui fait fonctionner ce lien.Il se branche directement sur la carte CPU principale du contrôleur de la série 16/18 modèle C et gère le chemin du signal entre le processeur CNC et le système d'affichage.

Sans ce tableau, la fonction d'affichage CRT est absente.

Le CNC peut fonctionner en interne, mais l'affichage du panneau d'opération ne reçoit pas les données ni ne rend l'écran CNC correctement.cette carte est le matériel qui permet à l'opérateur de voir ce que le CNC fait.

La série A20B-2902 est la famille de cartes filles plug-in de FANUC pour la plate-forme de processeur principal de la série 16/18.

La variante -0490 gère spécifiquement la sortie de bus série à grande vitesse vers le CRT. It brings display communication capability to the controller without requiring a separate display interface board in the controller rack — the function is integrated into the main CPU board through this plug-in module.

Principales spécifications

L'architecture de communication de l'écran

Les premiers contrôleurs CNC FANUC de la série i et de la série C séparaient l'électronique de commande de l'écran et de l'unité MDI.

Les deux unités étaient reliées par un bus série à grande vitesse plutôt que par les anciennes méthodes d'interface parallèle.

Il permettait à un seul câble de transporter des données d'affichage, des entrées de clavier et des signaux de contrôle entre le contrôleur et la station de l'opérateur.

L'A20B-2902-0490 fournit le matériel côté contrôleur pour ce bus.Les deux extrémités du lien HSSB doivent être compatibles..

Le remplacement uniquement du module côté contrôleur alors que le matériel côté affichage est défectueux ne rétablira pas la fonction d'affichage, et vice versa.

L'approche du bus série réduit la complexité du câblage par rapport aux interfaces d'affichage parallèles.

Il a également fourni une certaine isolation électrique entre l'unité CRT haute tension et l'électronique du contrôleur CNC, un avantage dans les environnements d'armoire où les contrôleurs de machines-outils fonctionnent.

Fonction d'affichage graphique et textuel du CRT

Sur les contrôleurs des séries 16-C et 18-C, l'affichage remplit plusieurs fonctions: il montre l'état de la CNC, le programme actif, les positions des axes, les paramètres, les alarmes,et le chemin graphique de l'outil affiche où l'option est installée.

Tout ce contenu de l'écran circule du processeur CNC vers le CRT via la liaison HSSB gérée par l'A20B-2902-0490.

L'affichage de texte est la ligne de base.

Le CNC envoie continuellement des données d'écran représentant l'état actuel de l'affichage menus, valeurs de paramètres, texte d'alarme, relevés de position.

Le module d'interface CRT situé à l'extrémité de l'écran rend ces données sous forme de caractères et de chiffres visibles à l'écran.

Sans le module HSSB du côté du contrôleur générant ce flux de données, l'affichage ne reçoit rien.

Les fonctions graphiques, si le système est configuré avec affichage graphique du chemin d'outil ou d'autres écrans en mode graphique, sont également acheminées par la même liaison HSSB.Le module côté contrôleur gère à la fois la sortie de données textuelles et graphiques telles que définies par le logiciel CNC.

Conception et installation de plug-in

L'A20B-2902-0490 est monté directement sur la carte CPU principale du contrôleur de la série 16/18 modèle C. Il utilise l'interface SMD standard de la carte fille de la série A20B-2902.

La carte se connecte par une prise dédiée sur le PCB principal du processeur et ne nécessite pas de câblage séparé dans l'armoire du contrôleur.

Cette approche d'intégration maintient le câblage interne du contrôleur au minimum.

L'ensemble de la fonction de sortie HSSB est autonome sur la carte fille.

En cas de défaillance de la carte, le module est retiré et remplacé sans perturber les autres cartes du contrôleur.

Le PCB principal du processeur, les modules de mémoire, le module PMC et d'autres cartes filiales restent intacts.

Après l'installation, aucune reconfiguration logicielle n'est généralement requise la carte fournit une fonction matérielle dont le logiciel CNC s'attend déjà à être présent dans un système correctement configuré.

Questions fréquentes

Q1: L'affichage CRT est vide lors de la mise sous tension. Toutes les autres fonctions CNC semblent normales. Est-ce que le A20B-2902-0490 est responsable?

Un écran vide avec un fonctionnement CNC normal est compatible avec une panne de communication HSSB soit le module côté contrôleur (cette carte) ou l'interface côté écran est défectueuse.

Commande de diagnostic d'échange: confirmer que l'unité CRT s'allume elle-même (ses propres indicateurs ou rétroéclairage), puis vérifier si le câble HSSB est endommagé ou si les connexions sont lâches aux deux extrémités.

Si le câble et l'unité d'affichage vérifient, l'A20B-2902-0490 devient le principal suspect.

Q2: L'affichage montre des caractères déformés ou des écrans incomplets. Le module HSSB pourrait-il causer cela?

Une sortie d'affichage déformée ou partielle indique des données corrompues sur la liaison série. Cela peut provenir de l'émetteur (A20B-2902-0490), du câble (récepteur de bruit, conducteurs endommagés),ou le récepteur à l'extrémité de l'écran.

Les câbles HSSB dans les environnements de machines-outils accumulent une usure mécanique des connecteurs et des sections souples.

Remplacer ou tester le câble avant de conclure que le module est défectueux.

Q3: Le module a été remplacé et l'affichage fonctionne, mais uniquement en mode texte.

L'affichage du chemin d'outil graphique nécessite que l'option FANUC appropriée soit chargée et activée dans le logiciel.

Le module HSSB fournit le chemin de communication physique pour tout le contenu de l'affichage, mais l'option d'affichage graphique doit être installée séparément dans le FROM du CNC et activée via des paramètres.

Une option graphique manquante ou désactivée produit exactement ce symptôme indépendamment du matériel d'affichage.

Q4: Toutes les révisions de l'A20B-2902-0490 sont-elles interchangeables?

Les suffixes de révision sur les cartes filiales FANUC (par exemple, /01A, /02A) indiquent des révisions de production pouvant concerner des modifications de fabrication ou de composants.les révisions ultérieures sont rétrocompatibles avec les précédentes.

Toutefois, si une révision spécifique est demandée dans la documentation d'entretien de la machine, cette révision doit être utilisée, sauf confirmation contraire.

Le suffixe /02A indiqué dans certaines listes de produits indique une révision spécifique au sein de cette famille de numéros de pièces.

Q5: L'appareil de la série 16-C fonctionne correctement. L'écran CRT a commencé à clignoter puis s'est vide. Qu'est-ce qui doit être vérifié avant de remplacer le module HSSB?

Un affichage qui se dégrade de clignotant à blanc est plus typiquement une défaillance de l'unité d'affichage (vieillissement du tube CRT, défaillance de l'onduleur,ou une défaillance de l'alimentation dans l'affichage) ou une défaillance du câble que d'une défaillance du module HSSB sur le contrôleur.

Le module HSSB fonctionne ou non ̇ la dégradation progressive n'est pas caractéristique des cartes d'interface numériques.

Vérifiez d'abord l'alimentation de l'unité d'affichage et l'état du tube CRT.
