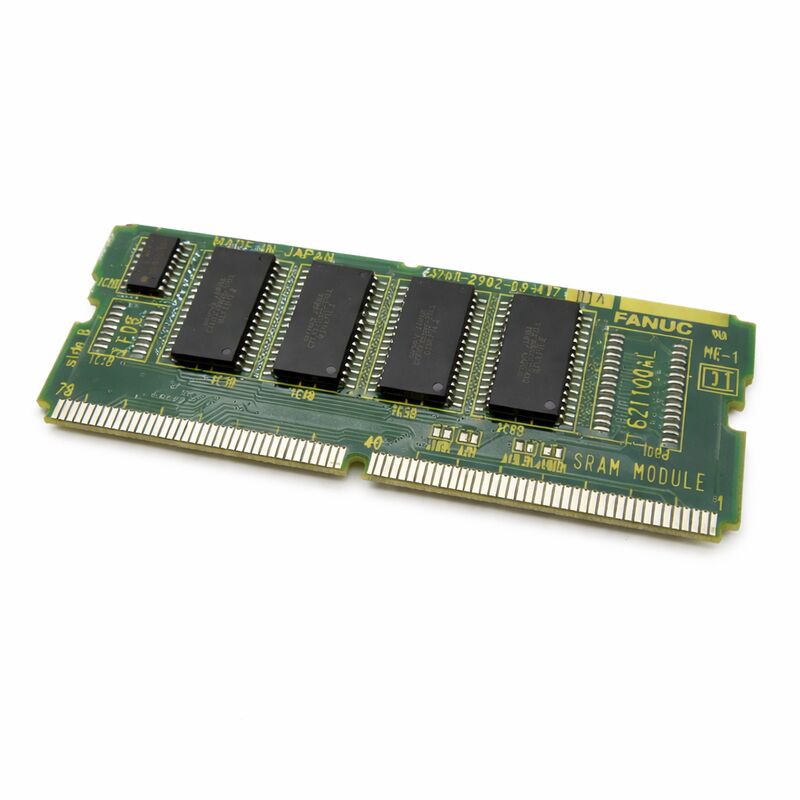

FANUC A20B-2902-0501 | Module mémoire combiné 8 Mo FROM + 256 Ko SRAM — CNC Série 16 / 18 / 21

Numéro de pièce : A20B-2902-0501

Fabricant : FANUC Corporation (Japon)

Type de produit : Module mémoire combiné FROM + SRAM (carte fille SMD)

Deux types de mémoire, deux fonctions différentes

Le A20B-2902-0501 intègre deux types de mémoire fonctionnellement distincts sur une seule carte fille SMD, et comprendre la différence entre eux est essentiel pour des décisions de maintenance et de remplacement correctes.

FROM (Flash ROM — 8 Mo) : Stocke tout ce dont le CNC a besoin pour démarrer et fonctionner — le système d'exploitation, les programmes ladder PMC et les logiciels d'application du constructeur de la machine. La Flash est véritablement non volatile : son contenu survit à une perte de courant complète, à la décharge de la batterie et à un stockage prolongé sans dégradation. Un module de remplacement vierge a une FROM vide — le logiciel CNC et le ladder PMC doivent être rechargés à partir d'une sauvegarde avant que la machine ne puisse fonctionner. Une défaillance de la FROM se manifeste généralement par une erreur de somme de contrôle au démarrage ou un échec de démarrage persistant.

SRAM (256 Ko — sauvegardée par batterie) : Stocke les données qui changent lors de l'utilisation normale de la machine — paramètres, tables de décalage d'outils, décalages de coordonnées de travail et journaux d'utilisation des outils. Ces données doivent survivre à chaque cycle d'alimentation entre les équipes, ce que fournit la batterie de secours. Lorsque la tension de la batterie tombe en dessous du seuil de rétention, le contenu de la SRAM est perdu. Les contrôleurs FANUC génèrent un avertissement de batterie faible bien avant ce point. Remplacez la batterie avec le contrôleur sous tension — remplacer avec l'alimentation coupée, ou ignorer l'avertissement jusqu'à ce que la batterie soit morte, signifie restaurer tous les paramètres et décalages à partir de la sauvegarde.

Les deux sections sont électriquement indépendantes. Les alarmes FROM (somme de contrôle, échec de démarrage) pointent vers la section FROM ; les alarmes SRAM (perte de paramètres, avertissement de batterie avant corruption des données) pointent vers la section SRAM et la batterie.

Considérations de remplacement

Un nouveau A20B-2902-0501 arrive avec une FROM et une SRAM vierges. Avant que la machine ne puisse fonctionner, le logiciel CNC doit être rechargé dans la FROM, et tous les paramètres, décalages et coordonnées de travail doivent être restaurés à partir de la sauvegarde. Une sauvegarde complète des données avant tout travail sur le module mémoire n'est pas facultative — c'est la seule façon de récupérer la configuration de la machine si le module d'origine échoue d'une manière qui empêche sa lecture.

Vérifiez la compatibilité du module FROM avant de le substituer : le A20B-2902-0501 a 8 Mo de FROM. La variante -0341 a 4 Mo. L'image logicielle chargée doit correspondre à la capacité du module — vérifiez la documentation de maintenance de la série 16/18/21 avant de substituer une variante différente.

Spécifications clés

FAQ

Q1 : Le CNC affiche une erreur de somme de contrôle FROM au démarrage et ne peut pas terminer le démarrage. Le module est-il défectueux ?

Les erreurs persistantes de somme de contrôle FROM sur plusieurs cycles d'alimentation indiquent une FROM corrompue ou défaillante. Essayez d'abord de réécrire la FROM via l'écran BOOT avec les fichiers logiciels corrects. Si le module refuse l'écriture ou si les erreurs persistent après une écriture réussie, le matériel FROM a échoué et le module doit être remplacé.

Q2 : Le contrôleur affiche un avertissement de batterie faible. Quelle est l'urgence de remplacer la batterie ?

L'avertissement apparaît avant que la batterie n'atteigne le seuil critique de rétention — permettant généralement des jours à des semaines de fonctionnement continu, en fonction de l'âge de la batterie et de la température de l'armoire. N'attendez pas. Remplacez la batterie avec le contrôleur sous tension afin que le contenu de la SRAM soit maintenu pendant le remplacement de la batterie.

Q3 : Après avoir installé un nouveau module, la machine affiche des erreurs de paramètres et tous les décalages sont à zéro. Est-ce normal ?

Oui — un nouveau module arrive avec une SRAM vierge. Tous les paramètres, décalages d'outils et coordonnées de travail doivent être restaurés à partir de la sauvegarde effectuée avant le retrait du module. C'est le résultat attendu et souligne pourquoi la sauvegarde doit être effectuée avant, et non après, la défaillance complète du module.

Q4 : Le A20B-2902-0501 (FROM 8 Mo) peut-il remplacer le A20B-2902-0341 (FROM 4 Mo) dans une Série 16-C ?

Pas sans vérification. L'image logicielle chargée doit être dimensionnée pour la capacité FROM du module, et le contrôleur doit prendre en charge la variante 8 Mo. Consultez la documentation de maintenance de la Série 16-C pour les options de modules FROM compatibles avant de substituer une capacité différente.

Q5 : Les données SRAM ont été perdues lors d'une interruption de courant même si la batterie était bonne. Qu'est-ce qui pourrait d'autre causer cela ?

Causes possibles avec une cellule de batterie confirmée comme étant bonne : une connexion cassée dans le circuit de secours de la batterie du module (la tension de la cellule est correcte mais le chemin du circuit est ouvert), une chute de tension exceptionnellement rapide qui a fait passer l'alimentation SRAM en dessous de la tension de rétention plus rapidement que la batterie ne pouvait réagir, ou une perturbation physique du connecteur pendant l'interruption. Inspectez les contacts du connecteur du module et les connexions de soudure du circuit de la batterie.
