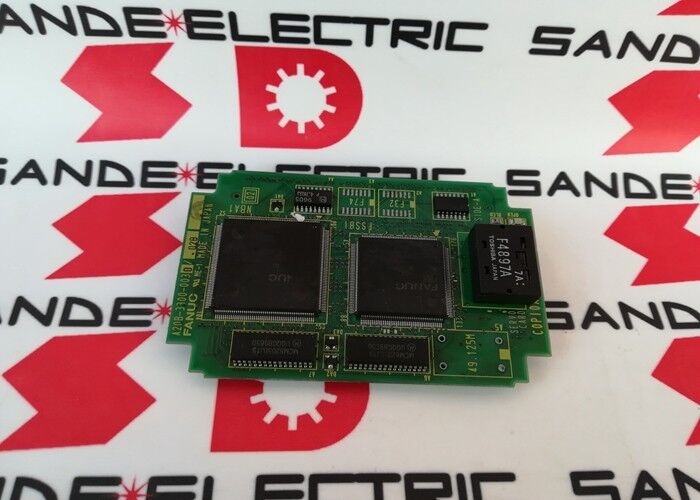

A20B-3300-0030 FANUC i Série 2/3/4-Axe FSSB Servo contrôleur PCB

Pourquoi l'architecture d'interface est importante

Dans les générations antérieures de FANUC CNC (série 0, 6, 10, 15), les signaux de commande de servo se déplaçaient entre le CNC et les amplificateurs par des câbles analogiques ou numériques parallèles dédiés,d'une largeur n'excédant pas 1 mmLe nombre de câbles a augmenté proportionnellement à l'augmentation du nombre d'axes.

Tous les commandes d'axe et les données de rétroaction du codeur voyagent sous forme de paquets série sur la fibre,enchaîné de la sortie FSSB du CNC à travers chaque servo amplificateur en séquencePour un système à 4 axes, une boucle de câble à fibre gère tous les axes.

L'A20B-3300-0030 est le PCB qui implémente l'interface FSSB sur le côté CNC, génère les paquets de commandes d'axe et reçoit la rétroaction de l'encodeur de la chaîne d'amplificateur,traduire ces données dans les calculs de la boucle de position de l'axe en cours d'exécution à l'intérieur de la CNC.

Principales spécifications

2, 3 ou 4 axes Configuration flexible

L'A20B-3300-0030 peut contrôler 2, 3 ou 4 axes par FSSB selon la configuration CNC.Le nombre d'axes actifs est déterminé par les paramètres de la machine à commande numérique (CNC). Le matériel de la carte servo prend en charge jusqu'à 4 axes, mais un centre d'usinage à 3 axes utilise seulement 3 canaux, et un tour à 2 axes utilise 2.

Pour les systèmes FANUC 16i, 18i et 21i, qui sont les plateformes de déploiement les plus courantes pour cette carte, 3 axes (X, Y, Z sur un centre d'usinage) et 4 axes (X, Y,Z plus un axe rotatif ou un quatrième axe d'alimentation) sont des configurations typiques. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

Scénarios d'application

Centre d'usinage à quatre axes:Un centre d'usinage vertical avec X, Y, Z et un 4e axe rotatif utilise l'A20B-3300-0030 pour contrôler les quatre axes via une seule boucle de fibres FSSB.La carte gère la commande servo et la rétroaction pour tous les axes simultanément au taux d'interpolation CNC.

Remplacement de la carte servo de la série 16i:Un centre d'usinage CNC FANUC 16i développe l'axe à la suite d'alarmes d'erreur sur tous les axes contrôlés.Le remplacement de la carte rétablit le fonctionnement normal du servo sur tous les axes.

Révision de l'entretien CNC:Lors d'une révision CNC programmée sur un tour de la série 18i, la carte du servocontrôleur est remplacée dans le cadre d'un rafraîchissement de la carte pour réinitialiser la durée de vie des composants sur le matériel de contrôle d'axe critique.

Questions fréquentes

Q1: L'A20B-3300-0030 peut-il contrôler un 5ème ou un 6ème axe lorsqu'il est combiné avec une deuxième carte servo?

Certaines configurations CNC de la série FANUC i prennent en charge deux canaux FSSB à partir de deux cartes de servocontrôleur pour étendre la capacité d'axe au-delà de 4 axes.Si cette configuration est prise en charge dépend du modèle CNC spécifiqueLe A20B-3300-0030 fournit jusqu'à 4 axes sur son seul canal FSSB. Pour les configurations d'expansion d'axe multi-carte confirmées,consulter le manuel d'installation de la série FANUC i pour le modèle CNC applicable.

Q2: Quels types de servo-amplificateurs sont connectés à l'A20B-3300-0030 via FSSB?

L'interface FSSB se connecte aux servo-amplificateurs de la série Alpha i et de la série Beta i de FANUC qui incluent un port d'entrée FSSB.Les amplificateurs utilisant des interfaces de type A ou de type B (analogique/numérique parallèle) ne se connectent pas au FSSB.Confirmez que les servo-amplificateurs installés sont équipés de connecteurs de type FSSB avant d'installer l'A20B-3300-0030.

Q3: Y a-t-il des paramètres CNC à reconfigurer après le remplacement de l'A20B-3300-0030?

L'A20B-3300-0030 est une carte matérielle qui ne stocke pas les paramètres CNC.L'affectation des adresses des nœuds FSSB) sont conservées dans la mémoire principale des paramètres du CNC. Après l'installation d'une carte de remplacement, le CNC devrait activer et rétablir automatiquement la communication FSSB, en utilisant le paramètre existant.vérifier la connexion de fibre et les paramètres du FSSB dans le tableau des paramètres de servo du CNC.

Q4: Est-ce que l'A20B-3300-0030 est spécifique au modèle A, et que signifie le modèle A?

La série FANUC i a été produite en plusieurs générations de matériel L'A20B-3300-0030 est la carte de contrôle servo pour les cartes mères du modèle A du 15iLe matériel du modèle B ultérieur utilise différents connecteurs de carte mère et différents numéros de pièces de carte servo.Vérifiez la génération de matériel du CNC de la plaque d'immatriculation de l'unité de contrôle avant de commander.

Q5: Quels sont les signes d'une défaillance de l'A20B-3300-0030 par rapport à une défaillance du servoamplificateur?

Une carte de servocontrôleur défectueuse génère généralement des alarmes de communication FSSB sur plusieurs axes simultanément, car la carte est la seule source FSSB pour tous les axes connectés.Un amplificateur défectueux n'affecte généralement qu'un axe à la fois.Si tous les axes entrent en alarme en même temps avec des codes liés au FSSB, la carte du servocontrôleur est le premier candidat à l'enquête.Les alarmes d'un seul axe pointent généralement vers l'amplificateur ou le moteur pour cet axe spécifique.
