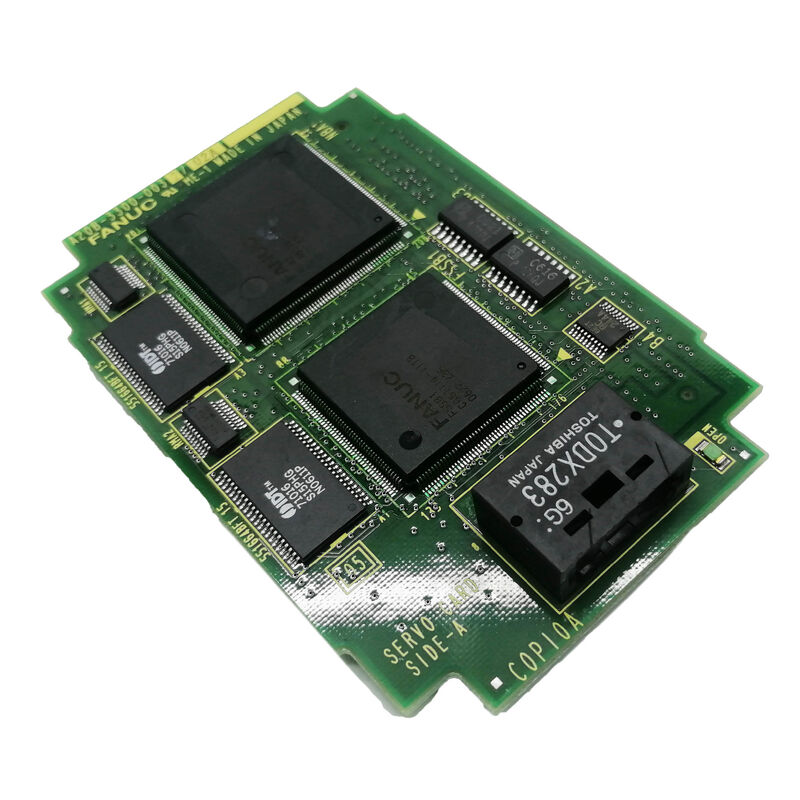

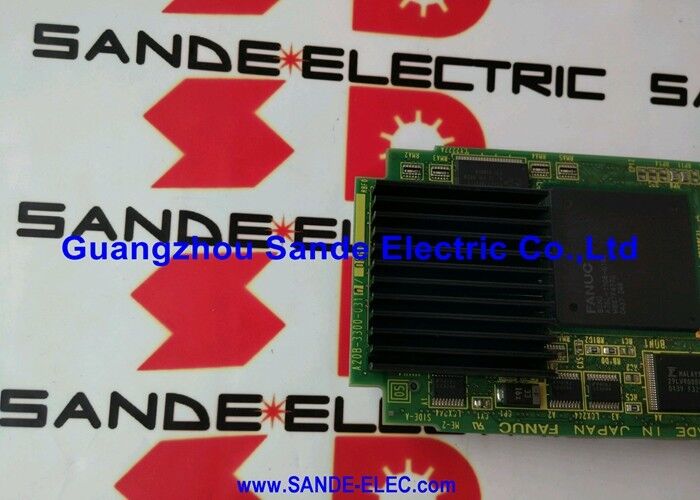

A20B-3300-0070 FANUC Intel 486DX2 Module de processeur 66MHz F20i / F21i / 16i / 18i / 21i carte de processeur CNC

Intel 486DX2 à 66MHz Le noyau de traitement

L'A20B-3300-0070 est équipé d'un processeur Intel 486DX2 comme unité centrale de traitement.le noyau interne du processeur fonctionne à 66 MHz tandis que son interface de bus externe fonctionne à 33 MHzLa désignation "DX2" reflète ce doublement: DX étant la variante 486 équipée d'une virgule flottante et 2 indiquant le multiplicateur d'horloge interne 2x.

Dans un contexte CNC, 66 MHz représente une capacité de traitement significative pour la génération du CNC dans lequel cette carte fonctionne.Voir à l'avenir pour les blocs de programmeLa fréquence d'horloge de 66 MHz offre suffisamment de place pour exécuter ces tâches dans les délais serrés en temps réel imposés par le CNC.

Principales spécifications

Interfaces de mémoire: SRAM, DRAM et Flash

L'A20B-3300-0070 prend en charge trois types d'interfaces mémoire, chacune remplissant une fonction différente dans le système CNC:

Flash (de la mémoire flash en lecture seule):Stocke le logiciel du système CNC, les paramètres de servo et les programmes d'usinage sous forme non volatile.Ceci est la couche de stockage à long terme l'image du système CNC qui rétablit le fonctionnement après le cycle de puissance.

Le SRAM:La mémoire RAM statique, alimentée par batterie, stocke les programmes et les paramètres que l'opérateur modifie pendant le fonctionnement normal de la machineet les données enregistrées lors de l'installationL'accès à la SRAM est rapide et permet au CNC de lire et d'écrire rapidement ces paramètres pendant le fonctionnement.

Je vous en prie.La RAM dynamique fournit la mémoire de travail principale pour l'exécution active du programme du processeur la mémoire tampon où les blocs de programme en cours d'exécution, les résultats de calcul et l'état d'exécution du système d'exploitation sont en direct pendant le fonctionnement.DRAM est volatil et ne nécessite pas de sauvegarde de la batterie parce que son contenu est rechargé à chaque mise sous tension de flash et SRAM.

Scénarios d'application

Erreur du processeur CNC:Un centre d'usinage de la série 16i ne parvient pas à terminer sa séquence de démarrage, affichant une alarme liée au module CPU.la carte CPU A20B-3300-0070 est identifiée comme le composant défectueuxLe remplacement rétablit le démarrage et le fonctionnement normaux du CNC.

Rétablissement du contrôleur F21i:Une unité CNC F21i équipée d'un processeur en panne est rétablie par montage d'un A20B-3300-0070 testé.Le CNC recharge son logiciel système à partir de flash et reprend le fonctionnement normal avec le paramètre précédent.

Cpu de rechange d'atelier:Un service d'entretien de machines-outils maintient un A20B-3300-0070 comme pièce de rechange d'atelier pour les unités CNC de la série i, permettant le remplacement rapide du module CPU sur n'importe quel 16i, 18i,ou 21i CNC dans leur usine sans attendre l'approvisionnement en composants.

Questions fréquentes

Q1: L'A20B-3300-0070 fonctionne-t-il dans tous les systèmes 16i, 18i et 21i, ou seulement dans des révisions matérielles spécifiques?

L'A20B-3300-0070 est confirmé pour le matériel du modèle A de la génération i. Les révisions matérielles ultérieures de la série 16i/18i/21i utilisent des cartes principales mises à jour qui peuvent nécessiter différentes versions de cartes CPU.Vérifiez la génération de matériel de la CNC cible à partir de son écran d'information système (menu de diagnostic) avant l'installationLa désignation de carte F20i/F21i dans la description du produit identifie la génération FANUC Série 20/21 comme cible principale, avec la compatibilité 16i et 18i comme applications croisées confirmées.

Q2: Les paramètres CNC sont-ils conservés lors du remplacement de la carte CPU A20B-3300-0070?

Les paramètres CNC sont stockés dans la mémoire SRAM (batterie) et Flash sur la carte principale et les modules de mémoire, et non sur la carte CPU elle-même.Le remplacement de la carte CPU n'efface pas les paramètres CNC tant que la batterie SRAM est en bon état et que les modules flash restent installés. Cependant, effectuez toujours une sauvegarde complète des paramètres avant tout remplacement de carte. Si le système ne démarre pas après le remplacement du processeur,les paramètres et le logiciel CNC peuvent devoir être restaurés à partir des supports de sauvegarde.

Q3: Quelle est l'importance des performances du processeur 486DX2 pour les applications CNC?

Pour les tâches CNC, ce processeur gère l'interpolation, la fermeture de la boucle de servo à des vitesses inférieures à la milliseconde, l'exécution du programme PMC,et la mise en mémoire tampon à l'avance 66 MHz fournit la bande passante de calcul requise pour le contournement multiaxe en douceur et l'usinage à haut débit. L'unité à virgule flottante intégrée (FPU) du DX2 accélère les calculs trigonométriques par interpolation circulaire et hélicoïdale.les performances du 486DX2 sont bien adaptées aux exigences en temps réel du CNC.

Q4: L'A20B-3300-0070 peut-il être mis à niveau vers un processeur plus rapide?

Non. La carte CPU est conçue autour de la synchronisation spécifique, l'interface de bus et les niveaux de signal de l'Intel 486DX2.ou tout autre Les mises à niveau des processeurs dans les systèmes CNC FANUC sont mises en œuvre en remplaçant la carte CPU complète par une carte de génération supérieure, et non en remplaçant la puce processeur.

Q5: Comment une défaillance A20B-3300-0070 se présente-t-elle au CNC?

Les symptômes typiques d'une défaillance de la carte CPU sont les suivants: le CNC ne parvient pas à terminer le démarrage et affiche une alarme du CPU ou du système; le CNC se bloque à un point fixe de la séquence de démarrage;le CNC fonctionne de façon erratique ; ou le CNC passe le démarrage mais génère des erreurs d'exécution de programme inexpliquées qui ne correspondent pas à des erreurs de programme valides.Ces symptômes diffèrent des défaillances du module mémoire (qui provoquent généralement des codes d'alarme spécifiques liés à la SRAM), DRAM ou FROM) et pointent spécifiquement vers le noyau de traitement du processeur.
