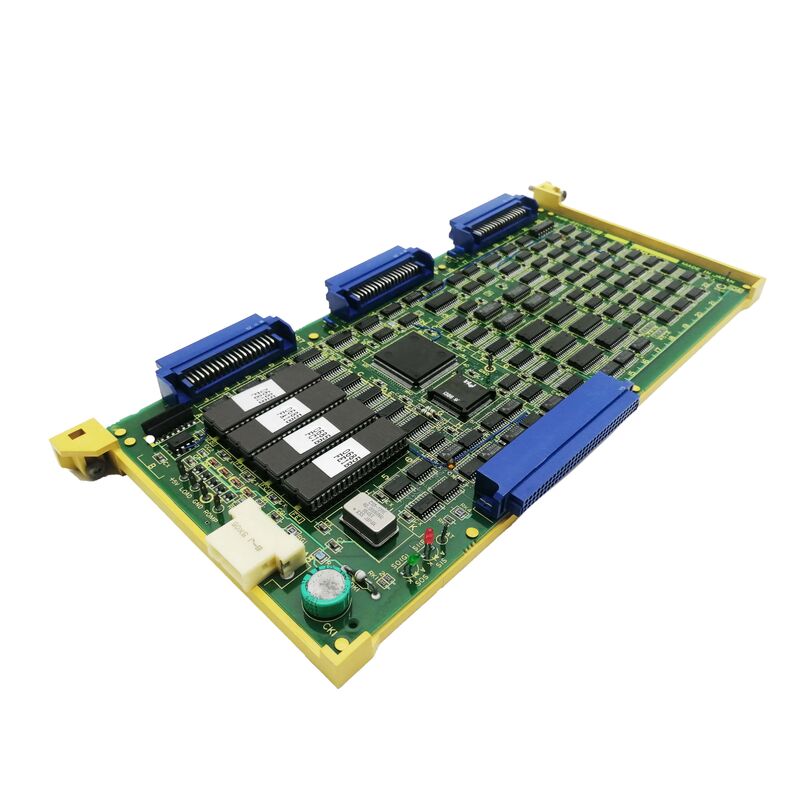

A16B-2200-0320 Planche à PCB Fanuc A16B22000320 AI6B-22OO-O32O

A16B-2200 — Une série couvrant les fonctions CNC et robotiques

La série A16B-2200 est l'une des familles de PCB les plus fonctionnellement diversifiées de FANUC — confirmée tout au long de cette session pour couvrir les cartes pour le contrôle principal CNC, le contrôle des axes du robot, l'extension d'options et les fonctions PMC (Programmable Machine Controller) sur plusieurs générations de produits FANUC.

Les planches confirmées de cette session couvrent toute la gamme de la série :

L'A16B-2200-0320 occupe la position 032x — entre les cartes PMC/E/S établies (034x) et avant les groupes d'axes du robot et de cartes principales CNC (085x-091x).

Cela le positionne dans l'architecture matérielle FANUC de la série 16/18/21 et dans l'ère des systèmes de contrôle associés.

Informations clés sur le produit

A16B-2200 dans l'architecture de contrôle série 16

Carte principale série 16-A (A16B-2200-0900) : "Partie de la première vague de systèmes de contrôle 16, 18 et 21." Cela place l'ensemble de la série A16B-2200 dans la couche fondamentale de l'architecture de contrôle CNC des séries 16, 18 et 21 de FANUC.

La position 032x de l'A16B-2200-0320 au sein de cette série — au début de la séquence de numérotation — suggère qu'il pourrait remplir une fonction de contrôle fondamentale au sein de l'architecture système des séries 16/18/21. La numérotation des cartes FANUC au sein d'une série procède souvent de cartes plus fondamentales (nombres inférieurs) à des cartes plus spécialisées (nombres plus élevés).

Les fonctions communes de la carte dans la zone 03xx de la série A16B-2200 incluent :

Fonctions PMC et E/S :La gamme 034x comprend des cartes maîtresses ROM PMC-M I/O Link — la proximité immédiate du 032x suggère une fonction d'E/S ou PMC associée.

Sous-CPU et cartes de communication :Les systèmes antérieurs des séries 16/18 utilisaient plusieurs cartes pour les tâches de CPU et de communication — la carte 032x peut remplir l'un de ces rôles fonctionnels définis.

Scénarios d'application

Défaut de la carte de commande CNC :Une CNC FANUC ou un système d'automatisation développe un défaut traçable à l'A16B-2200-0320. La carte est identifiée à partir de son étiquette de numéro de pièce.

Le remplacement restaure la fonction de contrôle du système.

Inventaire de rechange préventif :Une installation de production exécutant des CNC des séries 16/18/21 conserve l'A16B-2200-0320 comme pièce de rechange pour une réponse rapide aux pannes.

FAQ

Q1 : Comment puis-je confirmer que A16B-2200-0320 est la bonne carte pour mon système FANUC ?

Lisez le numéro de pièce sur l'étiquette de la carte installée. S'il indique A16B-2200-0320, il s'agit du remplacement confirmé.

Faites une référence croisée avec le tableau des pièces de rechange dans le manuel de maintenance FANUC série 16/18 applicable pour confirmer le rôle fonctionnel de la carte et la position de l'emplacement.

Q2 : A16B-2200-0320 est-il destiné aux applications de commande CNC ou de robot ?

La série A16B-2200 sert à la fois aux applications CNC et robotiques – confirmées par A16B-2200-0854 (carte d'axe du robot) et A16B-2200-0900 (CPU principal série 16-A). L'application spécifique du poste 032x est confirmée par la documentation du système hôte.

Q3 : Le remplacement de l'A16B-2200-0320 nécessite-t-il une sauvegarde des données CNC ?

Cela dépend du rôle fonctionnel du conseil.

Les cartes contenant de la mémoire (SRAM, FROM) ou des données de configuration CNC actives nécessitent une sauvegarde avant leur remplacement.

Les cartes d'interface et logiques ne nécessitent généralement aucune sauvegarde de données.

Confirmez à partir de la description fonctionnelle de la carte dans le manuel de maintenance applicable.

Q4 : Quelles précautions ESD s'appliquent à l'A16B-2200-0320 ?

Poignée avec un bracelet antistatique mis à la terre sur une surface sécurisée ESD.

Stocker et transporter dans un emballage antistatique.

Mettez complètement la CNC ou le contrôleur hors tension avant d’accéder aux cartes internes.
