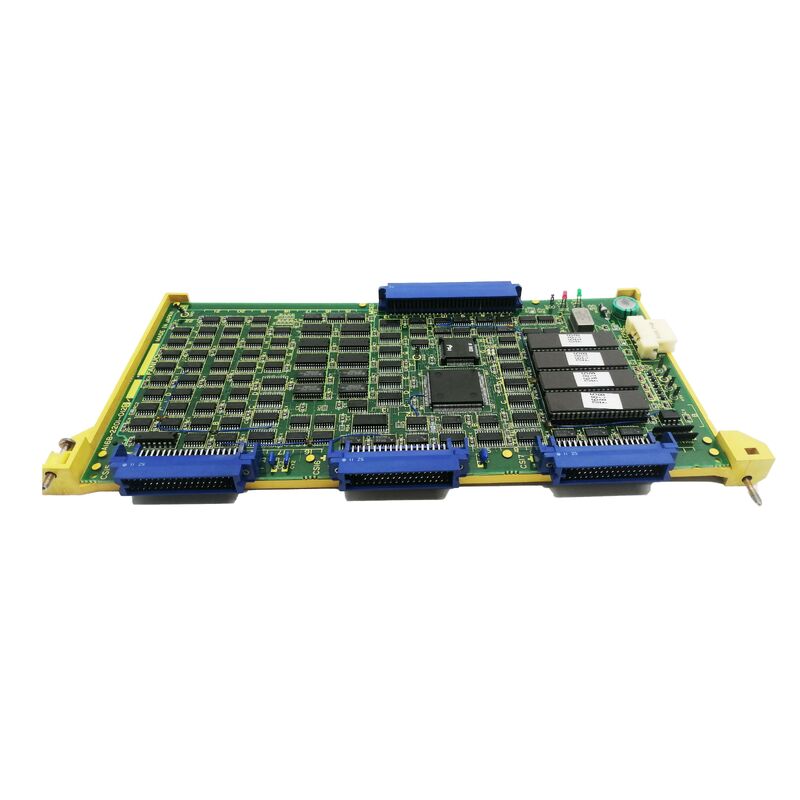

Carte PCB A16B-2200-0350 Fanuc A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 FANUC Série 0-C 9 pouces Couleur CRT carte graphique haute résolution 0C/0F/00C contrôle CNC

Couleur et haute résolution Un pas au-delà de l'écran standard 0°C

L'affichage de l'opérateur CNC de la série 0-C standard FANUC était monochrome, adapté à l'affichage des programmes, à l'édition des paramètres et au diagnostic de base.mais limité dans sa capacité à présenter des informations graphiques avec une différenciation visuelleL'A16B-2200-0350 fournit la mise à niveau "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" pour les systèmes CNC de la série 0-C. Il s'agit d'une amélioration significative sur trois points:

Affichage des couleurs:La couleur ajoute un codage visuel à l'interface CNC. Les informations d'état, les messages d'alarme, les positions des axes et les affichages graphiques peuvent utiliser la couleur pour distinguer les catégoriestexte d'alarme en rougeLa couleur réduit la charge cognitive de l'opérateur pour lire l'écran CNC rapidement dans des conditions de production.9 pouces

Le CRT:La taille de l'écran de 9 pouces offre plus d'espace d'affichage que les alternatives de CRT plus petitesou des graphiques plus grands dans la zone de vision de l'opérateur sans nécessiter un défilement constant.

Haute résolution:Une plus grande densité de pixels sur l'écran CRT rend des caractères plus nets, des lignes graphiques plus propres,et un petit texte plus lisible particulièrement bénéfique lors de la visualisation de listes de programmes denses ou d'écrans de diagnostic à grains fins.

Informations clés sur le produit

Compatibilité croisée 0C, 0F et 00C

La description "#0C/F/00C" identifie trois variantes CNC de la série 0 qui utilisent l'A16B-2200-0350:

Série 0-C:La série de production principale de la génération CNC 0 est utilisée dans les centres d'usinage (0-MC, 0-MD), les centres de tournage (0-TC, 0-TD) et les machines de meulage.

Série 0-F:Une configuration ultérieure de la série 0, représentant un matériel évolué au sein de la même famille de plateformes.

Série 00C:Une désignation de configuration connexe dans l'architecture CNC de la série 0 le préfixe "00 " identifiant une variante de système spécifique.Cette cross-compatibilité signifie que l'A16B-2200-0350 sert plusieurs configurations de la famille de la série 0 ′′ une carte graphique couvre la gamme 0-C, 0-F et 00C.

Scénarios d'application

défaut de graphique couleur CNC 0-MC:L'affichage des couleurs d'un centre d'usinage FANUC Série 0-MC échoue le panneau de l'opérateur ne montre aucune image ou une sortie de couleur corrompue. La carte graphique A16B-2200-0350 est identifiée comme étant la faute.Remplacement rétablit l'affichage haute résolution en couleur.Mise à niveau de l'écran CNC 0-TD:Un centre de tournage de la série 0-TD spécifié à l'origine sans graphique couleur reçoit l'A16B-2200-0350 comme une mise à niveau ¢ ajoutant de la couleur et une haute résolution à son écran CRT de 9 pouces existant.

Questions fréquentes

Q1: Quels modèles CNC sont couverts par la notation de compatibilité "#0C/F/00C"?

Les préfixes # dans les descriptions des pièces FANUC identifient les variantes de compatibilité. "0C" couvre les variantes de la série 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" couvre les variantes de la série 0-F;"00C" couvre la configuration de la série 00CTous les trois partagent le même emplacement de carte graphique A16B-2200 et le même standard d'interface vidéo, permettant à l'A16B-2200-0350 de servir les trois à partir d'un seul numéro de pièce.

Q2: L'A16B-2200-0350 pour le panneau de l'opérateur est-il un CRT ou un écran de surveillance séparé?

L'A16B-2200-0350 sert le panneau CRT de l'opérateur du CNC, l'écran couleur de 9 pouces intégré ou adjacent à l'unité de clavier MDI qui est l'interface CNC principale de l'opérateur.Ce n'est pas un écran de surveillance de la machine ou un affichage séparé il est l'affichage de l'interface de l'opérateur de base CNC.

Q3: Est-il possible d'installer A16B-2200-0350 dans une carte graphique de la série 0-C dotée actuellement d'une carte graphique monochrome?

Le remplacement d'une carte graphique monochrome par la couleur A16B-2200-0350 nécessite également un moniteur CRT couleur compatible de 9 pouces ∙ un CRT monochrome ne répond pas correctement aux signaux vidéo couleur.Confirmer que le moniteur existant est un type de couleur avant le montage A16B-2200-0350Une mise à niveau du moniteur peut être nécessaire avec la carte graphique.

Q4: Le remplacement de l'A16B-2200-0350 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres et les programmes CNC résident dans les modules SRAM et FROM de la carte CPU principale. La carte graphique ne contient aucune donnée CNC stockée. Le remplacement de A16B-2200-0350 n'affecte aucune donnée d'usinage.
