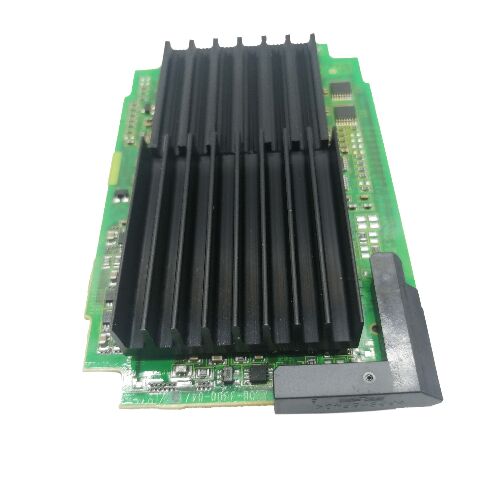

1 PC Nouveau Fanuc A20B-3300-0091 carte de PCB A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 ∙ 7.2 pouces PCB monochrome à affichage de caractères ∙ Pour la série 16i / 18i / 21i CNC, unité LCD / MDI, sortie de caractères uniquement, arrière du panneau de l'opérateur

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.est le circuit imprimé du pilote d'affichage pour l'écran LCD monochrome de 7,2 pouces des systèmes CNC de la série i de FANUC.

Il se trouve derrière le panneau LCD à l'intérieur de la station d'opérateur,branché sur la carte principale du processeur .

Chaque fois qu'un opérateur lit un numéro de programme, vérifie un paramètre, affiche un message d'alarme, ou passe à travers une table décalée sur une commande mono série i de 7,2 pouces,les données passent par les circuits de génération vidéo de ce PCB avant d'apparaître à l'écran.

La désignation "uniquement pour caractères" est la principale différenciation entre l'A20B-3300-0091 et les variantes d'affichage graphique de la série A20B-3300.Les circuits imprimés à affichage de caractères génèrent une sortie vidéo à l'aide d'une ROM de caractères une table de recherche mappant ASCII ou des codes de caractères similaires à des motifs de pixels.

Le CNC envoie des codes de caractères, et le tableau d'affichage les convertit en motifs en points dans le cycle de balayage de l'écran LCD.

Cette approche est efficace du point de vue du calcul et produit un texte clair et lisible pour les écrans à forte densité de données que les opérateurs utilisent le plus souvent.les lectures de vitesse de broche mais ne peuvent pas rendre les graphiques de bitmap libre.

Les variantes d'affichage graphique (en couleur ou en mono-affichage graphique sur les mêmes machines) comportent des circuits de classe GPU supplémentaires pour rendre des simulations de parcours d'outil, des graphiques de forme d'onde,et écrans d'aide graphique.

L'A20B-3300-0091 n'est pas équipé de ce circuit et une machine équipée de ce circuit imprimé présentera une commande qui n'a pas d'écran de simulation graphique,même si les paramètres d'option du logiciel CNC sont configurés pour activer les graphiques.

Pour les sites où les opérateurs s'appuient sur des flux de travail de texte uniquement, cette limitation est invisible; pour les machines où l'affichage graphique du chemin d'outil est une attente opérationnelle,le PCB d'affichage adapté à l'affichage graphique est requis à la place.

Principales spécifications

Où l' A20B-3300-0091 s' insère dans l' écosystème d' affichage 16i / 18i / 21i

La série i (16i, 18i, 21i) de FANUC offrait aux opérateurs une gamme d'options d'affichage au moment de l'achat de la machine, et le PCB d'affichage installé à l'usine reflétait le niveau d'option acheté.

À l'extrémité de la base: affichage de caractères monochrome de 7,2 pouces ¢ l'A20B-3300-0091.

En haut: affichage couleur de 9 pouces ou 10,4 pouces (graphique en couleur, résolution la plus élevée).

Chaque niveau nécessite un PCB d'affichage différent sur la carte principale du processeur, et ces PCB ne sont pas interchangeables. Le panneau LCD, le PCB d'affichage,et les paramètres d'option d'affichage du logiciel CNC doivent tous correspondre.

Une machine-outil achetée avec l'option d'affichage de caractères uniquement peut avoir des options logicielles supplémentaires (option graphique, DNC2, etc.) qui ne sont pas activées dans la configuration installée.La modification du matériel d'affichage de caractères à graphique remplacer l'A20B-3300-0091 par un PCB graphique approprié ne permet pas d'activer automatiquement les fonctionnalités du logiciel graphiqueLes paramètres d'option byte du CNC et éventuellement l'enregistrement d'option du module FROM doivent également être mis à jour, ce qui nécessite généralement la participation de FANUC ou une clé d'option appropriée.

Ce qui apparaît sur un écran à caractères

L'affichage des caractères prend en charge tout ce dont un opérateur a besoin pour le fonctionnement quotidien de la machine CNC:

Sélection et contenu du programme:Numéros de programmes (format Oxxxx), blocs de programmes (codes G, M, T dans le texte) et listes de l'annuaire des programmes.

Affichage de la position:Les coordonnées de la machine, les coordonnées de la pièce à usiner et le déplacement restant sont mis à jour à chaque cycle de numérisation CNC, apparaissant sous forme de texte numérique.

Affichage de l'alarme et du message:Alarmes du système (alarmes PS, alarmes SV, alarmes OT) avec numéro d'alarme et description textuelle, messages de l'opérateur écrits dans l'échelle PMC.

Écrans de paramètres:Tous les paramètres CNC (numérotés de 0 à 9999+) affichés sous forme de valeurs numériques avec numéros de paramètres, navigables par le clavier MDI.

Affichage décalé:Décalage de géométrie des outils, décalage de l'usure, décalage des coordonnées de travail, toutes les tables numériques sont lues directement à partir de la mémoire décalée.

Écrans de diagnostic et de servo:Les valeurs du servomètre de charge, la vitesse de la broche et les données de diagnostic sous forme numérique.

Aucun de ces éléments ne nécessite une carte graphique.

Les opérateurs qui ont travaillé sur des commandes FANUC à caractères uniquement rapportent systématiquement aucune limitation pratique du flux de travail pour les opérations de tournage, de fraisage et de meulage standard.

Questions fréquentes

Q1: Quels symptômes visibles sur le panneau de l'opérateur indiquent que le PCB A20B-3300-0091 a échoué, plutôt que le panneau LCD lui-même?

Le diagnostic clé est de savoir si le rétroéclairage LCD est allumé.le PCB d'affichage est la cause probable ̇ le panneau LCD et son onduleur fonctionnent, mais le signal vidéo du PCB d'affichage est absent ou endommagé.

Si le rétroéclairage est complètement éteint, il est plus probable qu'un onduleur de rétroéclairage ou un circuit d'alimentation du panneau LCD soit en panne.

Autres indicateurs de défaillance du PCB d'affichage: caractères brouillés ou partiellement affichés (certaines lignes correctes, d'autres déformées), écran vide avec rétroéclairage allumé,ou un motif statique qui ne se met pas à jour lorsque les touches MDI sont appuyéesÉchangez le tableau avec une unité connue pour confirmer.

Q2: La machine dispose actuellement de l'A20B-3300-0091 (affichage de caractères). Peut-elle être mise à niveau vers un affichage graphique en remplaçant ce PCB?

Physiquement, oui. Le circuit imprimé d'affichage graphique de la même taille d'écran s'adapte au même emplacement de fond.

Fonctionnellement, la mise à niveau nécessite également que l'option d'affichage du CNC soit activée dans le logiciel du système (module FROM),qui est un processus d'enregistrement d'options que FANUC contrôle par le biais de son système de clés d'options.

Le seul circuit imprimé à affichage graphique, monté sur une machine qui ne dispose pas de l'option graphique enregistrée dans son système, ne produira pas de sortie graphique.

Si la machine a été commandée à l'origine sans l'option graphique, restaurer l'affichage des caractères avec un remplacement similaire A20B-3300-0091 est le chemin le plus simple.

Si une véritable mise à niveau de l'affichage graphique est nécessaire, l'enregistrement de l'option doit être adressé par l'intermédiaire de FANUC ou d'une source autorisée par FANUC.

Q3: L'A20B-3300-0091 est-il interchangeable avec d'autres PCB d'affichage A20B-3300 pour l'affichage mono de 7,2 pouces?

Non directement

Un 7 capable de graphisme.Les circuits imprimés mono de 2 pouces (tels que A20B-3300-0154 ou d'autres) comportent des circuits différents et ne peuvent pas remplacer le seul A20B-3300-0091 sans les paramètres d'option logiciels correspondants.

Dans les variantes à caractères uniquement,les numéros de pièces étroitement apparentés (partageant la même structure de suffixe -3300-00xx) doivent être vérifiés par rapport à la carte de processeur principale et à la version logicielle de la machine spécifique avant la substitution..

Consulter le manuel de connexion du panneau d'affichage de l'opérateur FANUC (B-63003EN ou équivalent pour la série spécifique) ou la documentation de câblage du constructeur de la machine-outil confirme quelle variante de PCB d'affichage est correcte..

Q4: L'A20B-3300-0091 conserve-t-il des données spécifiques à la machine (paramètres, programmes) qui doivent être enregistrées avant leur retrait?

Non. Le circuit imprimé d'affichage est un dispositif de sortie vidéo sans état ̇ il ne contient pas de données utilisateur, de paramètres de machine et de stockage de programme.Il convertit simplement les données qu'il reçoit de la carte CPU principale en signaux vidéoSa suppression et son remplacement ne nécessitent aucune sauvegarde de données spécifique à cette carte.

Toutefois, si la carte est remplacée dans le cadre d'un remplacement plus large de la carte principale du processeur, tous les paramètres de la machine, les programmes,et les données de l'échelle PMC doivent être sauvegardées par le CNC avant que la carte principale ne soit perturbéeLe remplacement du PCB d'affichage lui-même n'est pas destructeur pour les données stockées.

Q5: Quelles précautions sont nécessaires lors du remplacement de l'A20B-3300-0091?

Éteignez complètement l'appareil et attendez que le bus CC (s'il y a des fuseaux ou des servo-amplificateurs connectés) se décharge avant d'ouvrir le panneau d'opération.L'accès au circuit imprimé d'affichage se fait par l'arrière de l'unité LCD/MDI, généralement en retirant le couvercle arrière du boîtier du panneau de commande.

Le PCB se connecte à travers un connecteur de bord de plan arrière et peut être fixé par une ou deux vis.

Assurez-vous que toutes les orientations des connecteurs correspondent avant de placer la planche de remplacement. Une position incorrecte sur le plan arrière peut endommager les broches de connecteur.Allumez et confirmez la fonctionnalité d'affichage des caractères avant de fermer le panneau.
