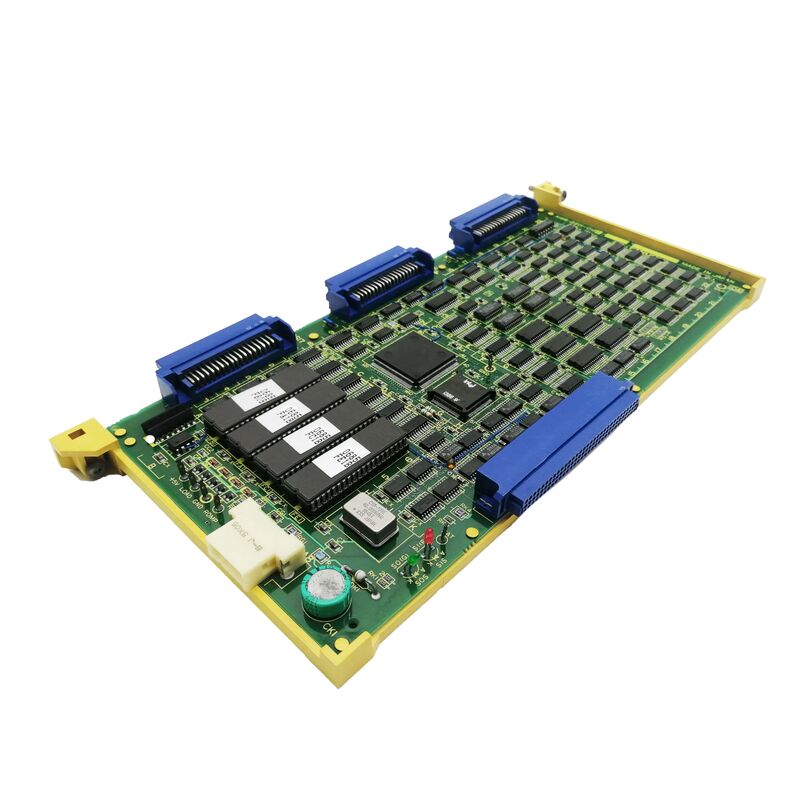

A16B-2200-0370 Fanuc PCB Board A16B22000370 AI6B-22OO-O37O Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'établir un échantillon de l'équipement.

A16B-2200-0370 ∙ FANUC 32 bits 5ème / 6ème axe de PCB ∙ Série 0-C (Zéro-C) contrôle / Expansion à deux axes / Série A16B-2200

Le CNC compact de FANUC et ses limites d'axe

"Zero C Control" dans la description du produit désigne la série FANUC 0-C ¢ le CNC compact de FANUC commercialisé sous le nom de série "Zero".CNC économique puissant pour son temps mais avec des limites définies sur le nombre d'axes. La configuration standard de la série 0-C prend en charge jusqu'à 4 servo-axes contrôlés. Pour la plupart des machines-outils CNC de la série 0-C, 4 axes suffisaient:

• Tour CNC: Z et X = 2 axes (standard), jusqu'à 4 avec axe C et axe Y
• Centre d'usinage CNC: X, Y, Z = 3 axes (standard), jusqu'à 4 avec une table tournante Mais certaines machines nécessitaient plus.un centre d'usinage avec deux axes rotatifs, ou une machine à usage spécial, l'A16B-2200-0370 a fourni le chemin matériel pour ce nombre d'axes étendu.

Informations clés sur le produit

Applications nécessitant les 5e et 6e axes de la série 0-C

Les types de machines qui nécessitaient l'A16B-2200-0370:

Machines à tourner à commande numérique à deux tourelles:Un centre de virage à tourelle double a deux ensembles de tourelles indépendants, chacun avec son propre mouvement Z et X. La carte principale gère la tourelle principale (Z1, X1 comme axes 1 et 2).A16B-2200-0370 ajoute les axes de la deuxième tourelle (Z2, X2 comme axes 5 et 6).

Centres d'usinage CNC avec configuration 4+2 axes:Un centre d'usinage avec 3 axes linéaires primaires (X, Y,Z) et 1 axe de rotation primaire peuvent ajouter 2 autres axes de servo un deuxième axe de rotation et une fonction de servo auxiliaire nécessitant l'expansion du 5e et 6e axe.

Machines multi-axes à usage spécial:Les lignes de transfert, les systèmes d'usinage multi-stations ou les machines d'automatisation spécialement conçues contrôlées par un CNC de la série 0-C peuvent avoir besoin de plus de 4 servo-axes pour séquencer leur complément mécanique complet.

Scénarios d'application

défaut de la planche d'expansion du tour de 0-C à tour jumelle:Un tour CNC à tourelle jumelle FANUC série 0-C développe des alarmes servo spécifiquement sur les axes de la deuxième tourelle (5 et 6).Le remplacement rétablit la fonction des 5e et 6e axes.Maintenance des panneaux du centre d'axe d'usinage 4+2:Un centre d'usinage de la série 0-C avec 6 axes contrôlés subit une maintenance de la carte de commande.

Questions fréquentes

Q1: L'A16B-2200-0370 remplace-t-elle la carte principale du processeur ou est-elle installée à côté de celle-ci?

L'A16B-2200-0370 est une carte d'expansion installée à côté de la carte principale du processeur de la série 0-C, non un remplacement.A16B-2200-0370 ajoute le traitement pour les axes 5 et 6 dans une fente dédiée ou position de connecteur sur l'architecture d'option de la carte principaleLes deux panneaux doivent être fonctionnels pour que le système à 6 axes fonctionne.

Q2: Un CNC de la série 0-C avec A16B-2200-0370 peut-il fonctionner en mode 4 axes si la carte de dilatation tombe en panne?

Lorsque A16B-2200-0370 tombe en panne, les 5e et 6e axes génèrent des alarmes.La capacité de la CNC à continuer à fonctionner sur ses 4 premiers axes dépend de la configuration de sécurité de la machine. Certaines machines exigent que tous les axes configurés soient en bon état avant de permettre le fonctionnement.. Confirmer à partir du comportement du programme PMC de la machine si un mode dégradé à 4 axes est possible.

Q3: L'A16B-2200-0370 est-il spécifique à la série 0-C ou est-il également utilisé dans la série 0-D?

La description spécifie explicitement "FOR ZERO C CONTROL" la série 0-C. La série 0-D est une génération de matériel différente avec sa propre architecture d'expansion d'axe.Confirmer à partir de la documentation matérielle applicable avant de monter A16B-2200-0370 dans un système de la série 0-D.

Q4: Le remplacement de l'A16B-2200-0370 nécessite-t-il une réentrée des paramètres de servo pour les axes 5 et 6?

Les paramètres de servo pour les six axes ¥, y compris les axes 5 et 6 ¥, se trouvent dans la SRAM principale du CNC.le CNC réapplique les paramètres existants aux canaux des 5e et 6e axes- Vérifier la bonne réponse du servo sur les deux axes de dilatation avant de reprendre la production.
