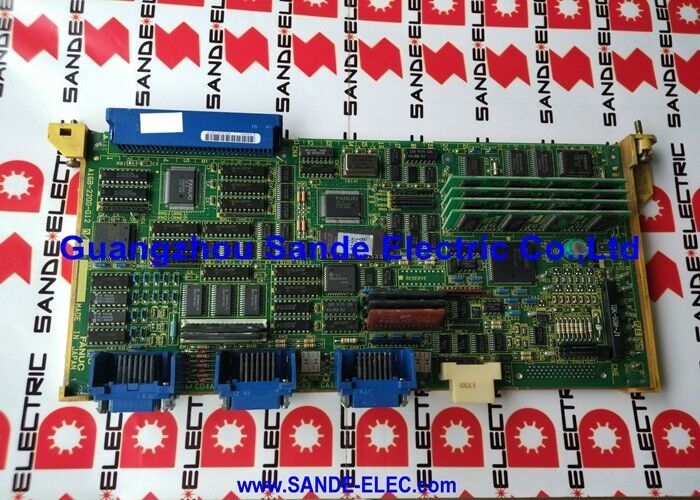

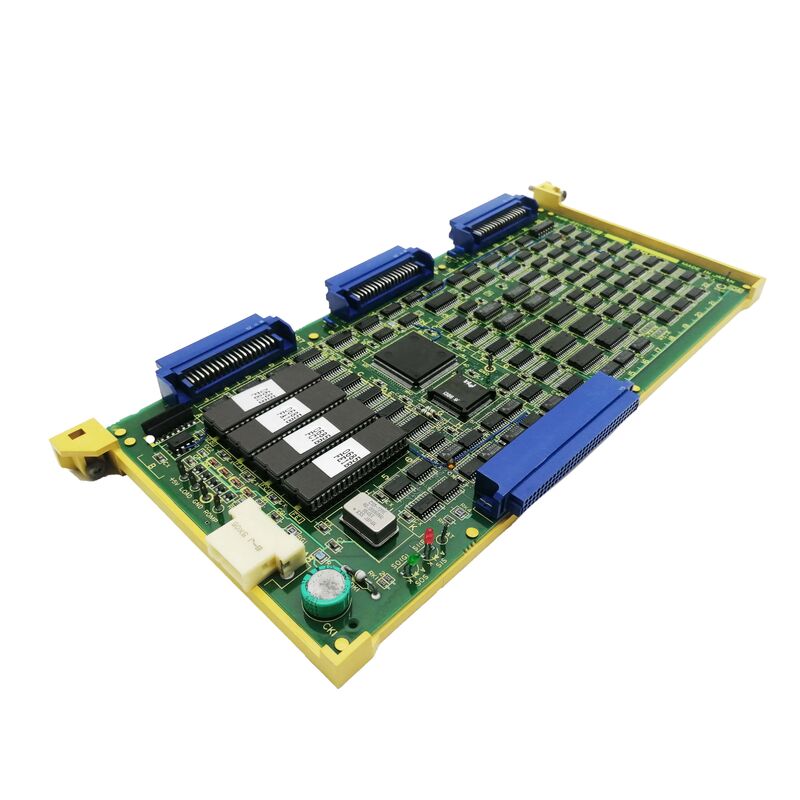

A16B-2200-0391 FANUC Série 0-C 2-Axe Série de codeur d'impulsion carte d'axe PULCO / Type A / Alpha Servo Interface / OT-C / D / F
PULCO Serial Pulse Coder sur la plateforme série 0-C
L'A16B-2200-0391 porte la désignation "PULCO" une notation condensée pour Pulse Coder, identifiant le type d'interface du codeur.Cela le place dans le niveau de carte d'axe le plus avancé pour la plate-forme série 0-C.
Le tableau matériel de la série 0-C de KFAS LLC confirme l'évolution des cartes axes:
| Conseil | Les axes | Interface | Génération |
|---|
| A16B-2200-0221: Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | 2 | 16 bits | Plus tôt. |
| A16B-2200-0361 Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | 2 | 32 bits | Au milieu |
| A16B-2200-0391 Les États membres doivent: | 2 | Codificateur d'impulsions en série | Dernière |
| A16B-2200-0220: Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | Je vous en prie. | 16 bits | Plus tôt. |
| A16B-2200-0360: les États membres doivent fournir des informations sur les données à caractère personnel. | Je vous en prie. | 32 bits | Au milieu |
| A16B-2200-0390: Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | Je vous en prie. | Codificateur d'impulsions en série | Dernière |
L'A16B-2200-0391 est la génération de codeurs à impulsions en série pour les configurations à 2 axes la carte à axes la plus performante de la famille 0-C pour les machines à 2 axes.
Principales spécifications
| Paramètre | Valeur |
|---|
| Nombre d'axes | 2 (configuration de l'axe 1/2) |
| Interface du codeur | Codificateur d'impulsions en série |
| Interface de servo | Type A |
| Disques compatibles | Servo-amplificateurs de la série Alpha |
| CNC | Série 0-C, 0-D, 0-F |
| Configuration de la broche | Le nombre de fois où les données sont utilisées |
| Garantie | 12 mois (électronique CNC) |
Codificateur d'impulsion en série L'interface d'encodeur avancé
CNC Electronics confirme: "cette interface servo d'axe de type A pour les servo-amplificateurs de la série ALPHA". La série Alpha a introduit des moteurs à codeur d'impulsions en série dans les machines CNC de production.
Le codeur d'impulsion en série transmet les données de position sous forme de message numérique en série remplaçant les fils de signal parallèles des types d'encodeur plus anciens.Cela offre une résolution plus élevée et une transmission de signal plus propre par rapport aux interfaces analogiques ou parallèles de 16 bits des cartes axes antérieures.
"Type A" désigne le protocole de servocommunication reliant les servo-entraînements de la série Alpha à une interface standard pré-FSSB (pré-fibre optique).
Scénarios d'application
défaut du tour CNC de la série 0-C à 2 axes:Les axes Z et X d'un tour CNC FANUC série 0-C développent des alarmes de codeur d'impulsion en série. A16B-2200-0391 est identifié. Le remplacement rétablit la rétroaction de position en série à 2 axes.
Mise à niveau de la modernisation du moteur 0-C:Un CNC de la série 0-C utilisant une carte axiale plus ancienne (A16B-2200-0221) est mis à niveau vers A16B-2200-0391 lorsque des servo-entraînements Alpha sont installés.
Questions fréquentes
Q1: Quelle est la différence entre A16B-2200-0391 (PULCO) et A16B-2200-0361 (carte axiale 32 bits)?
Les deux utilisent des configurations à 2 axes sur la série 0-C CNC.A16B-2200-0391 utilise l'interface Serial Pulse Coder spécifique aux servomoteurs de la série AlphaLes deux sont adaptés à différentes générations de servo-entraînement et ne sont pas interchangeables.
Q2: L'A16B-2200-0391 ne sert-elle que les machines à deux axes?
A16B-2200-0391 est configuré pour 1 ou 2 axes. CNC Electronics le décrit comme une carte d'axe série de 1 à 2.
Q3: Que signifie la compatibilité des broches OT-C, OT-D, OT-F?
Il s'agit des modules de commande de broche disponibles pour la série 0-C.CNC Electronics confirme que l'A16B-2200-0391 "a été conçu pour fonctionner avec n'importe quelle fuseau OT-C / OT-D / OT-F et les interfaces de servo, y compris numérique, en série et rarement en configuration analogique".
Q4: Le remplacement de l'A16B-2200-0391 nécessite-t-il une réentrée des paramètres de servo?
Non, les paramètres servo se trouvent dans la mémoire SRAM principale du CNC.Vérifier la bonne réponse du servo sur les deux axes avant de reprendre la production.
