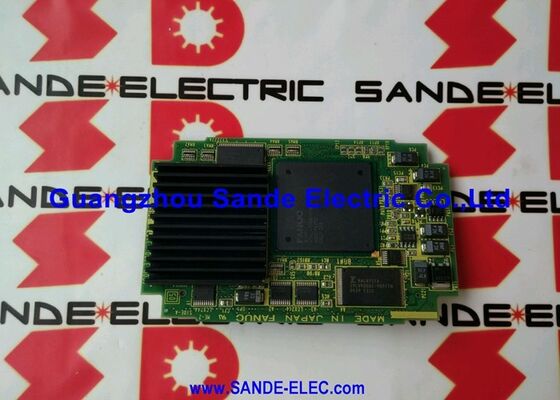

1 PC Carte de commande A20B-3300-0150 utilisée en bon état A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 | Module graphique couleur 10,4 pouces — Série 16i / 18i, 640×480, Origine Japon

Numéro de pièce : A20B-3300-0150

Fabricant : FANUC Corporation (Japon)

Type de produit : Module graphique couleur — Écran LCD 10,4 pouces

Série de cartes : A20B-3300

Systèmes compatibles : FANUC Série 16i, 18i et compatibles

Statut : Arrêté par le fabricant

Présentation

L'A20B-3300-0150 est un module graphique couleur de 10,4 pouces pour les systèmes CNC FANUC Série 16i et 18i. C'est la carte PCB enfichable responsable de la commande du panneau d'affichage LCD couleur de 10,4 pouces monté dans le panneau opérateur.

La carte se branche directement sur la carte CPU principale du contrôleur 16i ou 18i et génère le signal vidéo que le panneau LCD affiche.

L'écran de 10,4 pouces était la taille d'écran standard pour les CNC de la série i de FANUC à l'époque où ces contrôleurs étaient produits.

Il offrait aux opérateurs une vue claire et en couleur de l'écran CNC — positions des axes, programmes actifs, écrans de paramètres, messages d'alarme, graphiques de trajectoire d'outil et toutes les autres fonctions d'interface. Tout ce que l'opérateur voit sur l'écran passe par l'A20B-3300-0150 avant d'apparaître à l'écran.

Cette carte est arrêtée par FANUC.

Elle reste un élément de maintenance actif car les machines qu'elle desservait — centres d'usinage, centres de tournage et machines composites de la série 16i et 18i — continuent de fonctionner en production dans le monde entier.

Lorsque cette carte tombe en panne, l'affichage devient noir. Le CNC continue de fonctionner normalement en interne, mais l'opérateur perd tout retour visuel.

Spécifications clés

Affichage couleur 640×480 — Ce que la carte rend

640×480 est la résolution VGA — 307 200 pixels disposés dans un rapport d'aspect 4:3. Sur un écran de 10,4 pouces, cela donne environ 77 pixels par pouce. C'est suffisant pour un rendu de texte net, des écrans de paramètres lisibles, des messages d'alarme clairs et des affichages graphiques utiles de trajectoire d'outil.

La couleur est entièrement gérée.

L'A20B-3300-0150 pilote un écran LCD couleur, pas un écran monochrome. Les écrans de la série i de FANUC utilisent la couleur pour distinguer les éléments de l'écran — différentes couleurs pour différents champs de données, indicateurs d'état, mise en évidence des alarmes.

Ce codage visuel rend l'interface plus lisible et aide les opérateurs à identifier rapidement les états anormaux.

Un substitut monochrome afficherait le contenu mais sans le codage couleur qui rend l'interface la plus lisible.

La carte génère le signal vidéo dans le format correct pour le panneau LCD couleur de 10,4 pouces.

Le panneau et la carte sont appariés — une carte de remplacement doit être du numéro de pièce correct pour le type de panneau installé. Les cartes pour différentes tailles d'écran ou différentes spécifications de panneau ne sont pas interchangeables.

Installation enfichable sur la carte principale 16i/18i

L'A20B-3300-0150 se monte sur la carte CPU principale du contrôleur Série 16i ou 18i. Elle occupe l'emplacement de la carte graphique — une prise dédiée sur la carte principale conçue pour ce module. La connexion fournit à la carte l'alimentation du système (5V CC) et les données vidéo du processeur d'affichage du CNC.

Cette approche de montage intègre la fonction graphique dans l'ensemble du contrôleur principal sans nécessiter de câblage séparé entre une carte de processeur graphique et l'affichage. La sortie vidéo va directement de l'A20B-3300-0150 au panneau LCD via le connecteur d'entrée vidéo du panneau.

Lors du remplacement de la carte, assurez-vous que le module de remplacement est correctement inséré dans son logement.

Un module graphique partiellement inséré produit généralement un écran noir plutôt qu'un écran déformé — une insertion partielle interrompt complètement le chemin du signal vidéo.

Après le remplacement, allumez le système et vérifiez que l'écran affiche l'écran de démarrage FANUC avant de considérer la réparation comme terminée.

Contexte du système d'affichage Série 16i/18i

Les 16i et 18i étaient les chevaux de bataille de FANUC pour la génération CNC du début des années 2000.

Ils pilotaient des centres d'usinage et des centres de tournage de toutes sortes — petits VMC, grands centres d'usinage horizontaux, centres de tournage multi-axes, machines composites.

L'écran couleur de 10,4 pouces était la configuration standard sur toute cette gamme.

Les machines construites sur ces contrôleurs sont maintenant bien entrées dans leur deuxième ou troisième décennie de service.

Les composants mécaniques — broches, glissières, vis à billes — ont souvent une durée de vie restante. L'électronique est entretenue plutôt que remplacée. L'A20B-3300-0150 est l'une des cartes qui maintient ces machines opérationnelles.

Étant donné que la carte est arrêtée, l'approvisionnement disponible provient de stocks excédentaires d'origine ou d'unités reconditionnées.

Les tests avant la vente sont importants pour les modules d'affichage — un module avec des circuits marginaux peut afficher un comportement de démarrage correct mais échouer dans des conditions d'affichage spécifiques.

S'approvisionner auprès de fournisseurs qui testent sous charge offre une meilleure assurance que les surplus non testés.

FAQ

Q1 : L'écran LCD de 10,4 pouces est noir au démarrage. Le CNC semble fonctionner normalement par ailleurs. L'A20B-3300-0150 en est-il la cause ?

Un écran noir avec un fonctionnement normal du CNC est cohérent avec un défaut du module graphique. Avant de conclure que la carte est défaillante, vérifiez la connexion d'alimentation du panneau LCD et le câble de signal vidéo entre le panneau et la carte.

Un câble vidéo déconnecté produit un écran noir indépendamment de l'état de la carte graphique.

Si l'alimentation et le câblage sont confirmés comme étant bons et que l'affichage reste noir, le module graphique est le principal suspect.

Q2 : L'écran affiche l'image mais les couleurs sont incorrectes — certaines zones affichent de mauvaises couleurs ou des couleurs clignotantes. Est-ce la carte ?

Les défauts d'affichage couleur — mauvaises couleurs, couleurs clignotantes, perte partielle de couleur — sont plus souvent causés par un panneau LCD défaillant ou un câble vidéo endommagé qu'une carte graphique défaillante. Le module graphique génère un signal correct ; le panneau le rend.

Les dommages à la couche de filtre de couleur du panneau ou aux circuits de commande LCD produisent des anomalies de couleur.

Testez avec un panneau de remplacement connu comme étant bon avant de remplacer la carte graphique.

Q3 : L'A20B-3300-0150 peut-il piloter un panneau LCD de taille différente — par exemple, une unité de 7,2 pouces ou 8,4 pouces ?

Non. L'A20B-3300-0150 est spécifiquement conçu pour les configurations d'écrans LCD couleur de 10,4 pouces.

Le timing du signal vidéo, la résolution et les caractéristiques de commande sont adaptés au panneau de 10,4 pouces. Les différentes tailles d'écran utilisent différents modules graphiques.

L'installation du -0150 dans un système configuré pour une taille d'écran différente ne produira pas une sortie correcte.

Q4 : Après avoir remplacé la carte graphique, l'écran affiche du texte brouillé au démarrage, puis devient noir. Que s'est-il passé ?

Du texte brouillé pendant le démarrage qui se résout en un écran noir suggère que la carte est partiellement fonctionnelle mais échoue avant que l'affichage ne se stabilise.

Cela peut indiquer une carte de remplacement partiellement défaillante ou une tension d'alimentation intermittente sur l'entrée 5V de la carte.

Mesurez l'alimentation 5V à la prise de la carte principale avec un voltmètre. Une tension inférieure à 4,75V ou une tension avec une ondulation significative peut empêcher le module graphique de fonctionner de manière fiable.

Q5 : Un changement de paramètre ou une mise à jour logicielle est-il requis après l'installation de l'A20B-3300-0150 ?

Aucune reconfiguration logicielle n'est généralement requise. Le module graphique fournit une fonction matérielle — sortie vidéo pour l'affichage — que le logiciel CNC utilise sans avoir besoin de connaître la révision spécifique de la carte installée.

Allumez le système après l'installation et vérifiez le fonctionnement normal de l'affichage.

Si les paramètres du CNC incluent des réglages de type d'affichage, vérifiez qu'ils sont correctement définis pour un écran LCD couleur de 10,4 pouces, mais il s'agirait d'un réglage de paramètre existant plutôt que d'un nouveau réglage requis par le remplacement de la carte.
