FANUC A20B-3300-0154 | Module graphique monochrome 7,2 pouces — Série 16i / 18i / 21i / 20i, origine Japon

Numéro de pièce : A20B-3300-0154

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte PCB de contrôle d'affichage graphique monochrome (carte GPU)

Série de cartes : A20B-3300

Type d'affichage : LCD monochrome STN de 7,2 pouces

Systèmes compatibles : FANUC Série 16i, 18i, 20i, 21i

Aperçu

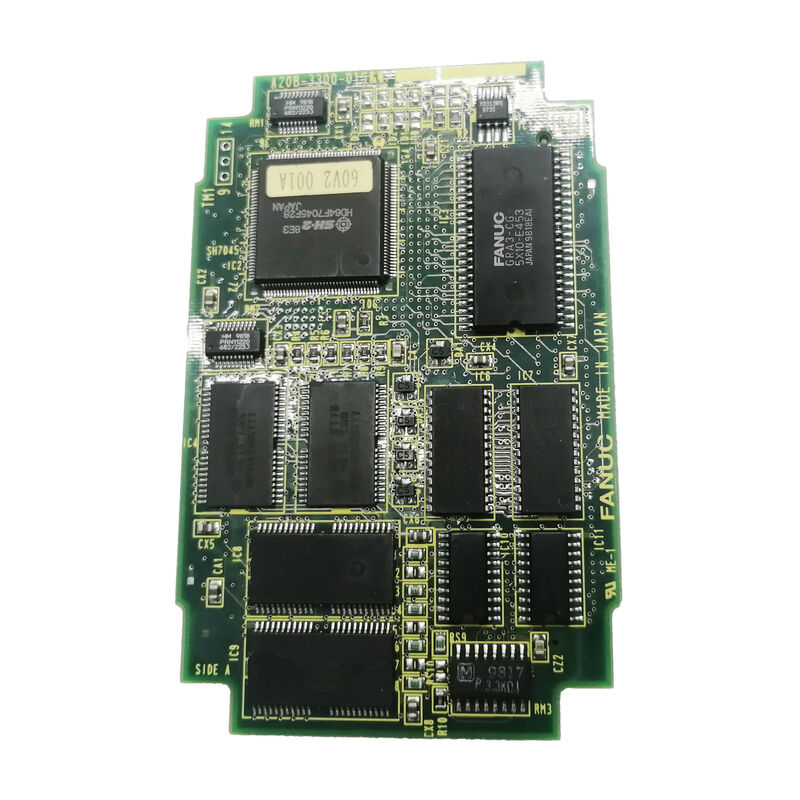

L'A20B-3300-0154 est le module de traitement graphique pour le panneau opérateur LCD monochrome 7,2 pouces de FANUC, monté sur les contrôleurs CNC des séries 16i, 18i, 20i et 21i. Il s'agit de la carte GPU dédiée — une carte enfichable qui se monte à l'arrière de la carte mère de la série i — responsable de tout le traitement graphique et de la sortie d'affichage transmise au panneau mono STN de 7,2 pouces visible par l'opérateur sur la machine.

Chaque élément visuel de l'interface opérateur CNC passe par cette carte.

La liste des programmes d'usinage, l'affichage de la position des axes, le texte des alarmes, les écrans de paramètres et la représentation graphique du parcours d'outil sont tous rendus par ce module.

La carte CPU principale gère l'exécution des programmes, l'interpolation de mouvement et le traitement PMC.

Cette carte graphique gère la tâche distincte de convertir ces données en sortie matricielle envoyée au panneau LCD.

La séparation du traitement graphique dans une carte dédiée est une partie délibérée de l'architecture de la série i de FANUC. Le processeur de la carte mère n'est pas surchargé par les calculs de rendu d'affichage — ceux-ci s'exécutent sur le matériel de traitement dédié de l'A20B-3300-0154.

Cela permet au processeur principal du CNC de maintenir des performances d'interpolation constantes, quelle que soit l'activité à l'écran.

La carte se monte sur la face arrière de la carte CPU principale, à l'intérieur du châssis jaune de l'unité de base de la série i.

Elle se branche dans une prise dédiée et est fixée par quatre clips d'espacement.

Sa position physique la protège de l'environnement de la machine tout en restant accessible pour un remplacement si nécessaire.

Spécifications clés

Ce que l'affichage monochrome 7,2 pouces signifie pour le fonctionnement de la machine

FANUC a équipé de nombreuses unités CNC compactes de la série i de panneaux LCD monochromes STN de 7,2 pouces.

L'affichage monochrome utilise une matrice à une seule couleur — généralement des caractères et des graphiques blancs sur fond sombre — plutôt que le panneau couleur rétroéclairé utilisé dans les configurations plus grandes de la série i.

Cela permet de maintenir l'unité du panneau compacte et convient aux environnements où un faible encombrement est plus important qu'un affichage couleur.

L'opérateur peut lire le contenu des programmes, modifier les programmes de pièces, surveiller les positions des axes, examiner et définir les paramètres, et vérifier les messages d'alarme. Pour l'affichage du parcours d'outil, l'écran monochrome de 7,2 pouces affiche des graphiques en fil de fer du chemin programmé — suffisant pour vérifier les trajectoires du programme avant l'usinage.

Le module graphique gère ce rendu : il reçoit les données du parcours d'outil du CPU principal et les convertit en signal matriciel monochrome que le panneau affiche.

Lorsque l'A20B-3300-0154 tombe en panne, l'affichage présente des symptômes spécifiques.

Un écran noir avec le CNC fonctionnant normalement est le plus courant. Le rétroéclairage du panneau peut rester allumé — montrant une faible lueur — mais aucun caractère ni graphique n'apparaît, car le module graphique ne produit pas de sortie.

Parfois, une panne d'affichage partielle apparaît : certains contenus sont rendus tandis que d'autres zones de l'écran restent vides. Ces schémas de panne aident à distinguer un défaut du module graphique d'un défaut de l'unité du panneau.

Installation et retrait du module graphique

Les cartes mères de la série i de FANUC utilisent une méthode de montage standardisée pour les modules enfichables. L'A20B-3300-0154 est fixé à la carte mère par quatre clips d'espacement disposés aux coins de la carte. Pour retirer la carte, la griffe de chaque clip d'espacement est tirée vers l'extérieur pour libérer le loquet, et la carte se soulève de la prise.

La réinsertion nécessite d'aligner le connecteur de la carte avec la prise de la carte mère et d'appuyer jusqu'à ce que les quatre clips se verrouillent.

L'alignement du connecteur est essentiel. La prise est codée pour empêcher une insertion inversée, mais la carte doit être enfoncée complètement dans la prise — un engagement partiel produit un contact peu fiable qui peut causer des pannes d'affichage intermittentes même lorsque la carte elle-même est fonctionnelle.

Après l'installation, vérifiez que les quatre espaceurs sont verrouillés avant de fermer l'unité de base et de rétablir l'alimentation.

L'A20B-3300-0154 est spécifique à la configuration du panneau monochrome 7,2 pouces. FANUC a produit différentes variantes de modules graphiques pour différents types d'affichage — 9,5 pouces monochrome, 9,5 pouces couleur, 10,4 pouces couleur. Ces modules ne sont pas interchangeables.

Le module correct doit être associé à l'unité d'affichage utilisée sur la machine.

FAQ

Q1 : L'écran est complètement noir à l'exception de la lueur du rétroéclairage. Les alarmes CNC sont normales et la machine fonctionne. Est-ce l'A20B-3300-0154 ?

Un écran noir avec rétroéclairage actif et fonctionnement normal du CNC est le schéma de panne caractéristique du module graphique.

Le panneau lui-même reçoit de l'alimentation (d'où le rétroéclairage), mais les données graphiques du PCB d'affichage sont absentes.

Vérifiez d'abord le connecteur entre le module graphique et la carte mère — un connecteur partiellement inséré produit exactement ce symptôme.

Si le connecteur est confirmé comme étant bien en place, remplacez le module graphique.

Q2 : L'A20B-3300-0154 peut-il être utilisé avec un écran monochrome de 9,5 pouces ?

Non. L'A20B-3300-0154 est associé à la configuration de l'écran LCD monochrome STN de 7,2 pouces. La configuration monochrome de 9,5 pouces de FANUC utilise une variante de module graphique différente.

Le format du signal, le timing et le brochage du connecteur sont adaptés au type d'affichage spécifique.

L'installation d'un module graphique incorrect pour un type de panneau donné produit une absence d'affichage ou un affichage incorrect.

Q3 : Les graphiques du parcours d'outil sur l'écran de vérification du programme apparaissent déformés — les lignes droites sont brisées en points et la représentation des arcs est fragmentée. Quelle en est la cause ?

Les erreurs de rendu graphique — lignes brisées, arcs fragmentés, caractères corrompus — indiquent que le circuit de traitement du module graphique est défaillant.

Le module produit une sortie, mais la sortie est incorrecte.

Ceci est distinct d'une perte totale d'affichage. Ces erreurs de rendu s'aggravent généralement avec le temps à mesure que les circuits ASIC ou mémoire du processeur graphique se dégradent.

Le remplacement de la carte est la réponse appropriée.

Q4 : Après avoir remplacé l'A20B-3300-0154, l'écran est blanc sans contenu. Le CNC fonctionne normalement. Que faut-il vérifier ?

Un écran blanc après le remplacement du module indique généralement un connecteur qui n'est pas complètement engagé, ou un module qui n'est pas correctement adapté au panneau.

Confirmez que le numéro de pièce de la carte de remplacement correspond exactement à la carte retirée.

Vérifiez que le connecteur est complètement enfoncé. Si le numéro de pièce correspond et que le connecteur est correct, redémarrez le CNC pour permettre au système d'affichage de se réinitialiser.

Q5 : L'A20B-3300-0154 a été remplacé mais l'écran devient occasionnellement noir pendant quelques secondes avant de récupérer. L'unité du panneau a également été remplacée récemment. Qu'est-ce qui pourrait causer ce noir intermittent ?

Le noir intermittent après le remplacement de la carte et du panneau pointe vers le câble de signal d'affichage entre l'unité de base et le panneau.

Si ce câble a été dérangé lors de l'un ou l'autre remplacement et n'a pas été complètement réinséré, le contact intermittent produit le symptôme décrit.

Inspectez les connecteurs du câble d'affichage aux deux extrémités.

Fixez-les complètement. Si le noir intermittent persiste avec des connexions de câble confirmées, le câble lui-même peut avoir subi des dommages et nécessite un remplacement.
