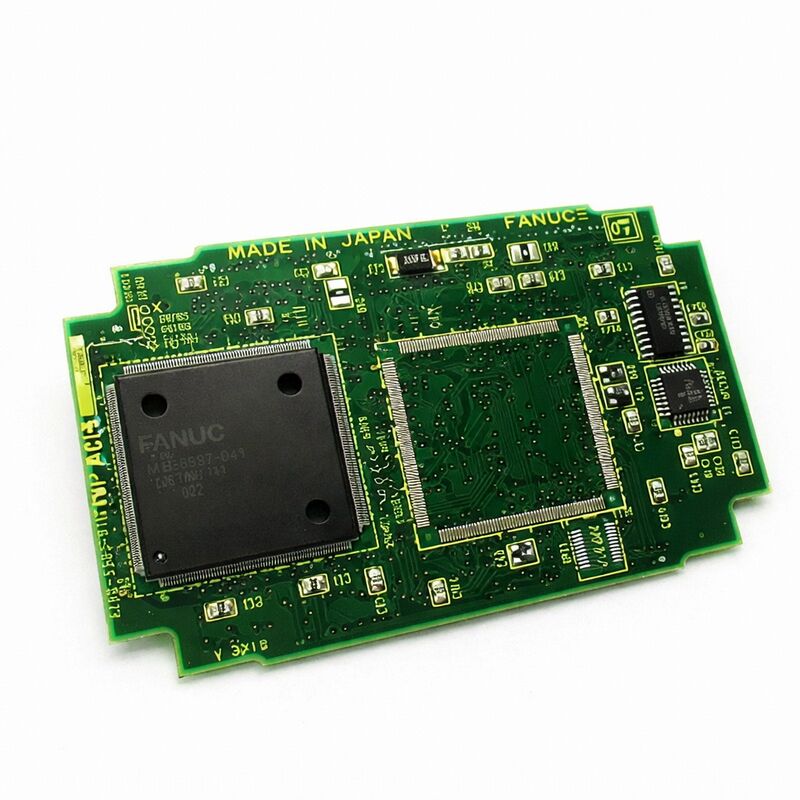

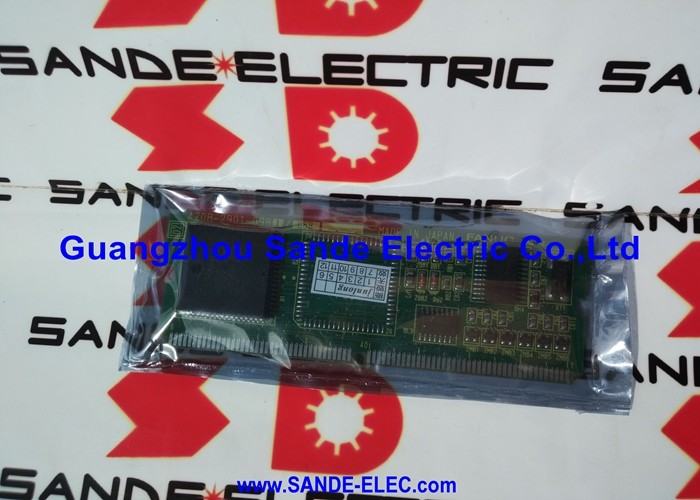

1 PC Nouveau tableau de circuits imprimés Fanuc A20B-3300-0161 A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT Module de contrôle de l'affichage de liaison ∙ Série A20B-3300, Panneau d'affichage de l'opérateur CNC PCB, A350-3300-T166, Origine japonaise

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est le module de commande de l'affichage CRT Link, la carte qui se trouve à la jonction entre le monde de traitement du CNC et le monde visuel de l'opérateur.

Chaque valeur de paramètre, ligne de programme, décalage d'outil, message d'alarme, affichage des coordonnées,et l'écran graphique qui apparaît sur le panneau d'opérateur d'un FANUC CNC passe à travers ce module avant d'atteindre l'écranSans un bon fonctionnement, l'opérateur est effectivement aveugle à l'état de la CNC, condition qui, selon le type et le fonctionnement de la machine,peuvent aller d'un inconvénient à une panne qui arrête la production.

La désignation "CRT Link" dans la description officielle reflète l'architecture de la carte.l'A20B-3300-0161 reçoit les données d'affichage du processeur principal via une connexion de bus interne (l'interface de liaison CRT) et gère tous les temps, la génération de signaux vidéo, et l'affichage de rafraîchissement sur ses propres circuits.

Cette séparation est fonctionnellement précieuse: la mise à jour de l'écran doit se faire en continu et à des intervalles précis pour maintenir unl'image sans clignotement mais ces exigences de chronométrage entrent en conflit avec les exigences du propre cycle de commande CNC.

Un module d'affichage dédié résout ce conflit en donnant à la fonction d'affichage ses propres ressources de traitement.

La famille A20B-3300 couvre la gamme de modules d'affichage de FANUC sur plusieurs générations et types d'affichage CNC.monochrome ou couleur, différentes tailles d'écran (7,2 pouces, 9,5 pouces, 10,4 pouces), capacité graphique par rapport aux caractères uniquement, et équipée d'Ethernet par rapport à la non-Ethernet.

L'A20B-3300-0161 est une variante spécifique de cette gamme, identifiable par sa référence croisée A350-3300-T166 qui figure également dans la documentation des pièces de FANUC.

Principales spécifications

Ce que fait réellement l'A20B-3300-0161 La chaîne de signal d'affichage

Le parcours des données CNC vers ce qui apparaît à l'écran implique plusieurs étapes de traitement gérées par l'A20B-3300-0161:

Génération de personnages:Lorsque le CNC doit afficher un numéro de paramètre, une valeur de coordonnée, un message d'alarme ou une ligne de programme, il envoie des codes de caractères (ASCII ou similaire) au module d'affichage.Le module contient un générateur de caractères ROM qui correspond à ces codes à des modèles de pixels.

Chaque caractère alphanumérique et symbole qui apparaît sur un écran CNC à affichage de caractères est rendu par ce circuit de génération de caractères dans le module d'affichage.

Rendu graphique (pour les modules d'affichage capables d'affichage graphique):Pour les variantes d'affichage plus avancées qui prennent en charge les fonctions graphiques, la simulation du chemin d'outil, l'affichage de la forme d'onde,Représentations graphiques 3D Le module d'affichage contient un processeur graphique dédié qui rend des graphiques en bitmap à partir des données de coordonnées envoyées par le processeur principal du CNC.

Ce traitement graphique consommerait une bande passante importante du processeur principal s'il n'était pas déchargé sur le module d'affichage.

Temps d'affichage et synchronisationLes écrans CRT (et leurs successeurs LCD) nécessitent des signaux de synchronisation horizontaux et verticaux précis pour maintenir une image stable.

Le module d'affichage génère ces signaux de chronométrage et assure la synchronisation de la sortie de données vidéo avec eux, produisant un signal stable,l'image correctement encadrée indépendamment de ce que fait le processeur principal du CNC.

Sortie du signal vidéo:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

Échec du module d'affichage: à quoi il ressemble et ce que cela signifie

La défaillance de l'A20B-3300-0161 se présente de manière immédiatement évidente mais parfois trompeuse dans ses implications:

Écran vide:Le rétroéclairage de l'écran (s'il s'agit d'un écran LCD) ou le tube haute tension (s'il s'agit d'un écran CRT) est actif ¢ vous pouvez le détecter par la faible lueur ou la chaleur ¢ mais rien n'apparaît à l'écran.

Cela indique que le matériel d'affichage est alimenté mais ne reçoit pas de signal vidéo valide.

Affichage déformé ou gelé:Les caractères apparaissent dans des positions aléatoires, les blocs de l'écran montrent des motifs absurdes, ou l'écran est figé sur une image pendant que le CNC répond normalement aux entrées (vous pouvez entendre la broche,axes en mouvement, etc.).

Cela suggère que le module d'affichage est partiellement fonctionnel mais que ses circuits internes ont une défaillance qui cause une sortie incorrecte.

Corruption partielle de l'affichage:Certaines zones de l'écran sont correctes (les étiquettes de touches douces en bas, par exemple) tandis que d'autres zones affichent des données brouillées,ou un type spécifique d'affichage (graphique) est corrompu alors que les affichages de caractères sont corrects.

Il s'agit d'un indicateur de diagnostic utile: la corruption de l'affichage graphique avec l'affichage correct des caractères suggère une défaillance des circuits de traitement graphique du module,pas la génération de caractères ou la sortie vidéo de base.

Affichage normal sur certains écrans, vide sur d'autres:Si les écrans d'état de base de la CNC s'affichent correctement mais que le passage à l'écran de chemin d'outil graphique entraîne l'affichage en blanc, la section graphique du module d'affichage est suspecte.

Qu'est-ce qui ne change pas quand le A20B-3300-0161 est remplacé

Un point critique pour la planification de la maintenance: le module de contrôle d'affichage ne stocke aucune donnée CNC, ni paramètres de la machine, ni programmes de pièces, ni données de l'échelle PMC,pas de décalage des outils rien de tout cela vit dans le module d'affichageIl s'agit d'un processeur d'affichage sans état. Son remplacement ne nécessite pas de sauvegarde de données ni de restauration de paramètres.

La seule action après remplacement est de vérifier que l'écran s'affiche correctement sur les différents types d'écran du CNC.

Ceci est différent du remplacement d'une carte CPU principale ou d'un module SRAM, où des procédures complètes de sauvegarde et de restauration des données sont obligatoires.

Le remplacement d'un module d'affichage est l'une des opérations de réparation les plus propres dans la maintenance FANUC CNC ∙ échanger la carte, activer, confirmer que l'affichage fonctionne.

Questions fréquentes

Q1: Les axes CNC et la broche fonctionnent normalement mais l'écran est vide. Cela confirme-t-il que l'A20B-3300-0161 a échoué?

Un écran vide avec des axes CNC et une broche fonctionnels suggère fortement une défaillance du module d'affichage mais confirmez-le en vérifiant d'abord l'alimentation et le câble de l'unité d'affichage.

L'unité d'affichage (LCD/CRT) dispose de ses propres connexions d'alimentation; si l'alimentation de l'unité d'affichage a échoué, l'écran sera sombre indépendamment de l'état de l'écran.

Si l'unité d'affichage est confirmée comme alimentée (rétroviseur allumé, onduleur actif pour l'écran LCD) mais ne présente aucune image, le module d'affichage est le prochain suspect.

Une confirmation rapide consiste à observer si les indicateurs LED du CNC sur la carte principale montrent un état de fonctionnement normal.

Q2: L'A20B-3300-0161 peut-il être remplacé par la variante adjacente A20B-3300-0162?

Les cartes -0161 et -0162 sont des cartes différentes de la famille des modules d'affichage A20B-3300, elles gèrent différentes configurations d'affichage ou générations CNC.

Le module spécifique requis est déterminé par la carte CPU principale sur laquelle il est monté et l'unité d'affichage connectée au système.

Consultez le manuel de connexion du CNC ou assurez-vous que le numéro de pièce correspond exactement à l'étiquette de la carte installée.L'utilisation d'une variante incorrecte se traduira par un affichage non fonctionnel, même si la carte elle-même est en bonne santé.

Q3: Y a-t-il un risque pour les données du CNC lors du remplacement du module d'affichage?

Le A20B-3300-0161 ne stocke aucune donnée spécifique à la machine. Les paramètres, les programmes, l'échelle PMC et les décalages résident tous dans les modules SRAM et FROM de la carte principale du processeur,qui ne sont pas perturbés par le remplacement du module d'affichage.

Éteignez complètement le CNC avant de retirer ou d'installer le module d'affichage ̇ il s'agit d'un ESD et de précaution de sécurité ̇ mais aucune sauvegarde de données n'est spécifiquement requise pour cette procédure.

Q4: L'affichage affiche un certain contenu correct (tours d'accès, en-têtes de page) mais d'autres parties sont brouillées.

Une corruption partielle de l'affichage avec un contenu correct indique généralement une défaillance dans une sous-section spécifique du circuit du module d'affichage plutôt qu'une défaillance complète.

Si les étiquettes des touches douces en bas de l'écran sont correctes mais que la zone de données principale est brouillée, le générateur de caractères pour les éléments d'interface utilisateur de base fonctionne mais le circuit d'affichage des données est défectueux.

Si les écrans de caractères (paramètre, décalage, programme) sont corrects mais que l'écran graphique (chemin d'outil, forme d'onde) est corrompu, la sous-section de rendu graphique a échoué.

Ces symptômes confirment que le module d'affichage est la source de défaut et aident les centres de réparation à diagnostiquer le circuit spécifique à traiter.

Q5: Comment doit-on manipuler l'A20B-3300-0161 pendant le stockage et le transit pour éviter les dommages?

La carte doit être conservée dans un sac antistatique en tout temps lorsqu'elle n'est pas installée pour le stockage et pendant l'expédition.

Il convient d'éviter les températures extrêmes: le stockage à moins de -20°C ou à plus de +60°C risque d'endommager les semi-conducteurs et de provoquer des contraintes sur les joints de soudure dues au cycle thermique.

La planche ne doit pas être placée face cachée sur des surfaces dures (endommagement des composants), empilée avec d'autres planches sans mousse antistatique entre elles (endommagement par contact et ESD),ou expédiés dans des cartons ordinaires sans emballage antistatique (accumulation de charge statique pendant le transport).

Un sac de protection antistatique spécialement conçu dans une boîte en carton rigide avec rembourrage en mousse de tous les côtés est le colis d'expédition minimum acceptable.
