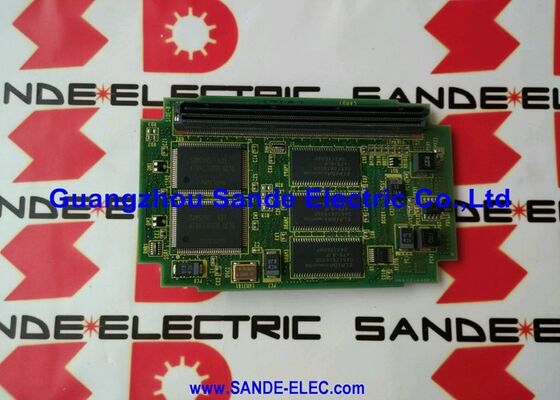

1PC Utilisé GE FANUC A20B-3300-0170 carte de processeur testé A20B33000170 A2OB-33OO-O17O

A20B-3300-0170 FANUC MMX Module de processeur de la série 16i / 18i / CNC / architecture MMX Intel / fente d'expansion DRAM / carte mère modèle A

L'architecture MMX: une avancée par rapport à la génération 486

MMX a marqué une transition significative dans la série de modules de processeur A20B-3300. Les anciennes cartes de processeur FANUC de la série i utilisaient des processeurs basés sur Intel 486DX,mais limité à l'ensemble d'instructions x86 d'origine.

L'extension MMX d'Intel a introduit 57 nouvelles instructions SIMD (instruction unique, données multiples) dans l'architecture du processeur.Ces instructions permettent au processeur d'exécuter certains calculs sur plusieurs points de données simultanément plutôt que séquentiellementPour les applications CNC, cela se traduit par une exécution plus efficace des opérations à virgule flottante: calculs d'arcs circulaires, interpolation de chemins d'outils complexes,programme en temps réel, et le rendu graphique pour l'écran de l'opérateur.

L'A20B-3300-0170 apporte ce noyau de traitement compatible MMX à la plateforme CNC FANUC Série 16i et 18i,offrant un débit de calcul accru par rapport aux prédécesseurs de la génération 486 dans le même facteur de forme physique.

Principales spécifications

Connexion directe à la carte mère 16i/18i

L'A20B-3300-0170 s'installe directement dans la fente pour carte CPU de la carte mère de la série FANUC 16i/18i.C'est la même méthode d'installation que les cartes CPU de la génération 486 précédente. L'interface de fente physique est cohérente à travers la génération du modèle A., faisant de l'A20B-3300-0170 un remplacement direct de la carte CPU 486DX2 antérieure dans le même emplacement.

Pour des raisons d'entretien, cela signifie que le remplacement d'une carte de processeur défectueuse nécessite uniquement l'accès à l'intérieur de l'unité de commande CNC, pas de matériel de montage supplémentaire,et aucun changement au câblage ou à d'autres panneaux de l'unité.

Scénarios d'application

défaillance du processeur CNC de la série 18i:Un CNC FANUC 18i-MA ne parvient pas à terminer sa séquence de démarrage. Le test isole la faute au module du processeur. L'installation du A20B-3300-0170 rétablit le démarrage et le fonctionnement du CNC.La carte équipée de MMX remplace le module de classe 486 précédent sans changement de carte mère.

Mise à jour des performances du module CPU:Une série 16i CNC exécutant une carte CPU de 486 générations connaît des limitations de programme à haute vitesse d'alimentation.avec un module d'expansion DRAM, augmente la capacité de traitement disponible et la mémoire de travail pour un meilleur tamponnage prospectif.

Questions fréquentes

Q1: L'A20B-3300-0170 est-il compatible avec les systèmes de la série 16i-B ou 18i-B (modèle B)?

Le A20B-3300-0170 est spécifié pour la génération de matériel Modèle A des séries 16i et 18i. Le matériel Modèle B utilise une révision différente de la carte mère avec une interface de carte CPU différente.L'A20B-3300-0170 n'est pas interchangeable avec les cartes CPU du modèle BConfirmez la génération du matériel du CNC à partir de son écran de configuration système avant de commander.

Q2: Quel module DRAM s'adapte à la fente d'expansion de l'A20B-3300-0170?

The DRAM module for the A20B-3300-0170's expansion slot is a separate FANUC A20B-3300 series memory card — the specific DRAM module part number depends on the desired memory capacity (the A20B-3300-0291 is one such option with 16MB onboard). Confirmez le module DRAM compatible à partir de la documentation d'installation du matériel 16i/18i avant de commander.

Q3: Le remplacement de l'A20B-3300-0170 effacera-t-il les données du programme du CNC?

Non. Les programmes, les décalages d'outils, les décalages de travail et les paramètres de la machine du CNC sont stockés dans la mémoire FROM (flash) et SRAM (batterie) sur des modules de mémoire distincts, non sur la carte CPU.Le remplacement de la carte CPU n' efface pas les données du programme stockées, à condition que les modules de mémoire et leur batterie de secours restent intacts pendant le remplacement.

Q4: Quelle est la différence entre le module CPU MMX et le module CPU 486DX2 pour le 16i/18i?

La carte CPU basée sur 486DX2 (comme A20B-3300-0070) et la carte A20B-3300-0170 basée sur MMX diffèrent par leur architecture de traitement.La carte MMX utilise un processeur de génération supérieure avec l'ensemble d'instructions MMX étenduL'avantage pratique de l'opération CNC est l'exécution plus rapide des interpolations et des calculs anticipés,permettant un contournement plus lisse à haute vitesse d'alimentation.

Q5: L'A20B-3300-0170 peut-il être installé dans une CNC 21i-A?

L'A20B-3300-0170 est confirmé pour les systèmes des séries 16i et 18i.La série 21i est un modèle CNC distinct au sein de la famille i-génération confirmation de la compatibilité pour les systèmes 21i-A à partir du manuel matériel 21i avant de monter l'A20B-3300-0170 dans une application 21i.
