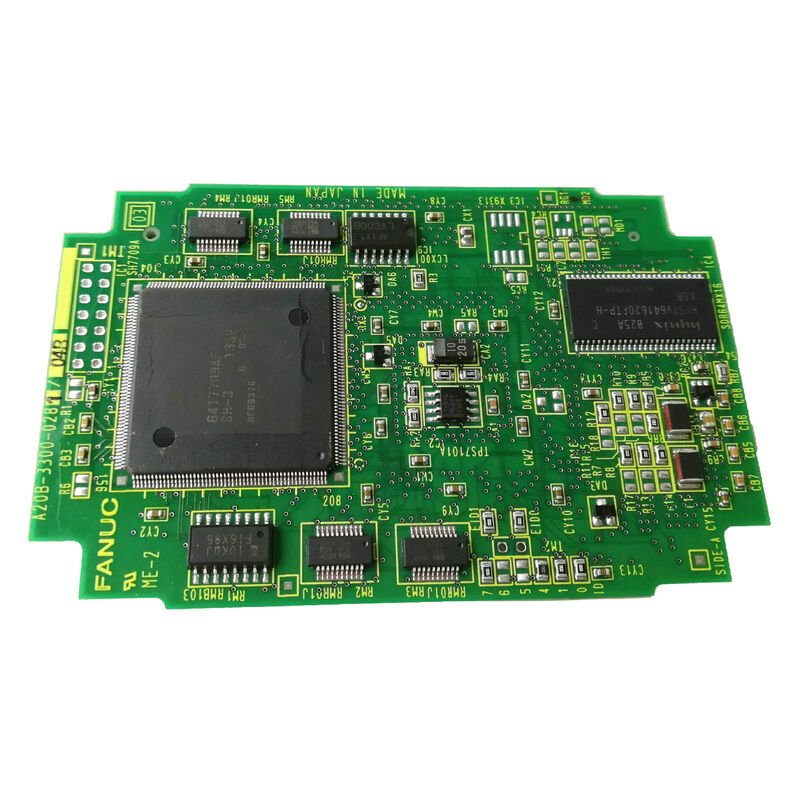

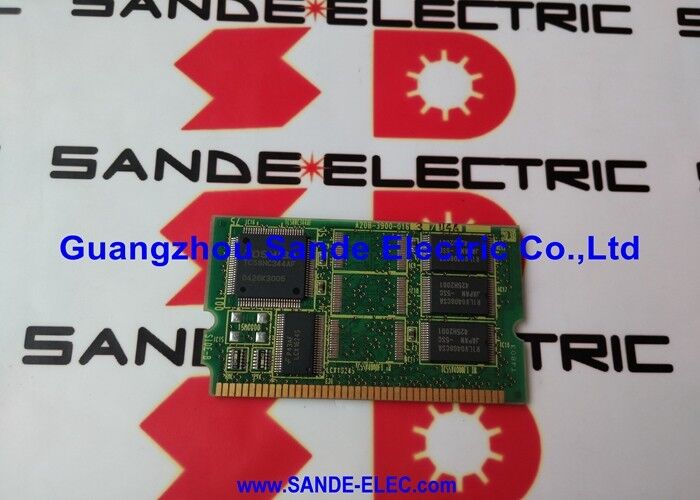

FANUC A20B-3300-0240 ---- Module de commande à 8 axes de la série i-B FSSB

Numéro de la partie:A20B-3300-0240: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module de commande par servo FSSB

Capacité de l'axe:jusqu'à 8 axes

Interface:FSSB (servobus en série à fibre optique)

Huit axes, une planche branchée

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUIl utilise le FSSB (Fiber-optic Serial Servo Bus) pour communiquer avec les servo-amplificateurs en temps réel.transmettre les commandes de vitesse et de position aux entraînements et recevoir la rétroaction du codeur à chaque cycle de commande.

La série A20B-3300 couvre les servo-modules enfichables pour les contrôleurs CNC de la série i-B (16i-B, 18i-B, 21i-B). Chaque carte gère la communication par servo-axe via un ou plusieurs canaux FSSB à fibre optique,d'une largeur d'unité n'excédant pas 1 mm. L'A20B-3300-0240 supporte jusqu'à 8 axes, le nombre d'axes le plus élevé de la gamme standard de cartes simples pour cette génération CNC.

Dans la famille A20B-3300, les numéros de pièces voisins s'adressent à différentes configurations de compte d'axes:

Le module correct pour un CNC spécifique dépend du nombre d'axes configuré et de la nécessité d'un contrôle servo HRV (High Response Vector).Confirmer le numéro de pièce de la carte installée sur son propre étiquette avant de commander un remplacement.

FSSB et l'architecture i-B

Le FSSB a remplacé le câblage parallèle PWM des générations antérieures de moteurs FANUC par une seule chaîne de câbles à fibre optique reliant le CNC à ses servo-amplificateurs.Chaque canal FSSB du A20B-3300-0240 se connecte à une chaîne de servo-amplificateursLa connexion à fibre optique assure l'immunité au bruit dans l'environnement à haute interférence électromagnétique à l'intérieur d'une machine CNC.

Le module se branche sur la carte principale du processeur de la série i-B aux côtés du module du processeur du processeur, des modules de mémoire DIMM (FROM et SRAM) et du module d'affichage graphique.Ensemble, ces cartes à connexion constituent le contrôleur CNC complet. L'A20B-3300-0240 ne contient aucun paramètre CNC tous les paramètres de configuration d'axe et de servo résident dans le module SRAM et la mémoire à batterie du CNC.

Principales spécifications

Questions fréquentes

Q1: Les alarmes FSSB apparaissent sur plusieurs axes simultanément après le redémarrage de ce module.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptomRetirez complètement le module, inspectez le connecteur pour détecter les broches fléchies ou contaminées, séchez fermement et réessayez.inspecter les connexions de câbles à fibre optique FSSB aux ports optiques du module pour détecter la contamination ou les dommages..

Q2: L'A20B-3300-0240 (8 axes) peut-il fonctionner dans une CNC qui utilise seulement 6 axes?

Oui, le module prend en charge jusqu'à 8 axes, mais il n'est pas nécessaire d'assigner les 8 axes.les deux positions de l'axe du FSSB non utilisées restent simplement non attribuées dans le tableau des paramètres de l'axe du CNCLe module fonctionne normalement avec moins que son nombre d'axes maximum configuré.

Q3: Le remplacement de ce module nécessite-t-il une nouvelle saisie de paramètres?

L'A20B-3300-0240 ne contient pas de paramètres CNC. Tous les paramètres de l'axe de servo résident dans la mémoire SRAM et FROM de la CNC. Après avoir installé un module de remplacement,le CNC lit ses paramètres normalement au démarrageAucune réentrée de paramètres n'est nécessaire pour un échange de module similaire, à condition que le contenu original de la SRAM soit intact.

Q4: Quelle est la différence entre la norme A20B-3300-0240 et la variante HRV A20B-3300-0248?

L'A20B-3300-0248 est la variante HRV (vecteur de réponse élevée),qui prend en charge un taux de mise à jour de la boucle de servo plus élevé pour un contrôle de l'axe plus réactifLe 0240 est la variante standard.La variante correcte est déterminée par la configuration du servo-logiciel de la CNC. Le contrôle du HRV nécessite le module HRV et les paramètres correspondants du servo-logiciel..

Q5: D'où provient le A20B-3300-0240?

Le marché de l'après-vente CNC de FANUC détient des stocks de remplacement et d'excédent pour les servo-modules de la série A20B-3300.La 0240 et les variantes étroitement apparentées sont activement commercialisées en raison de la grande base installée de machines 16i/18i/21i encore en production.. Confirmez le suffixe exact (0240) sur l'étiquette du module installé ne pas accepter un numéro adjacent sans vérifier le nombre d'axes et la compatibilité HRV.Demandez un essai fonctionnel sur un appareil d'essai CNC compatible avant d'accepter toute unité d'échange.
