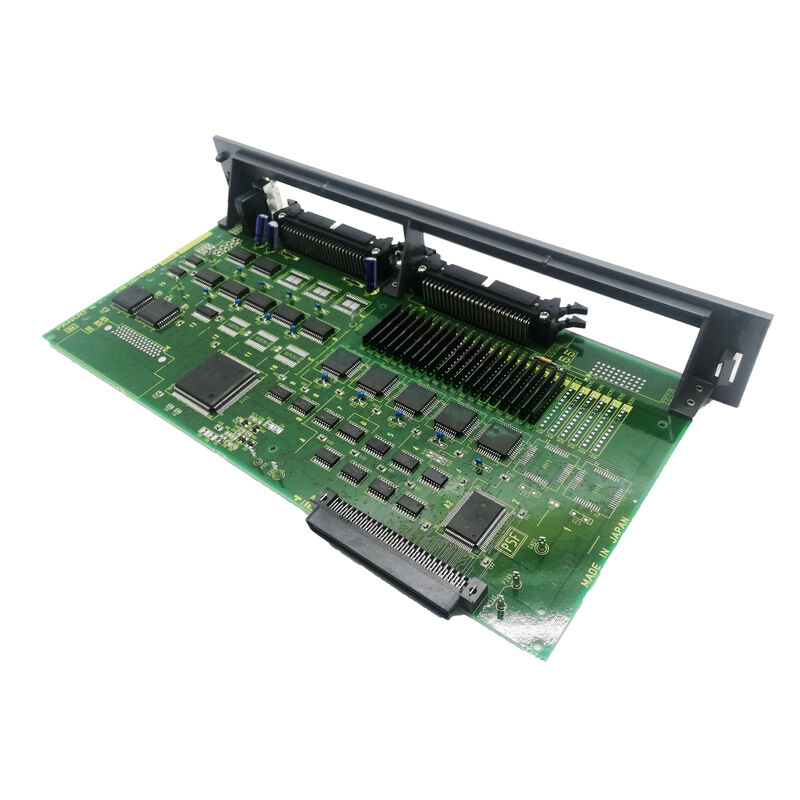

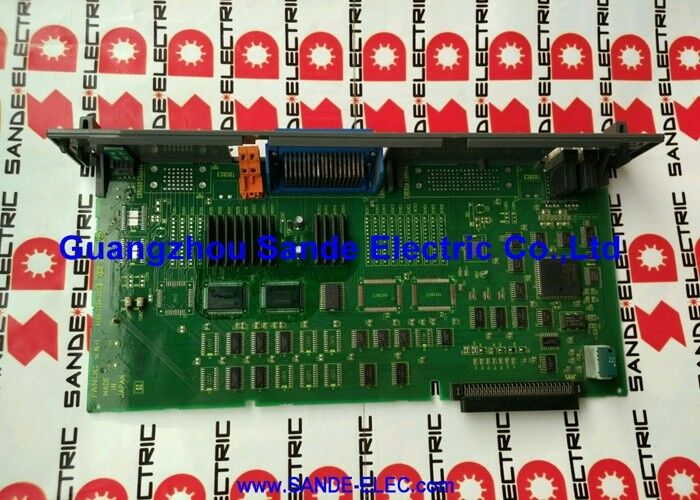

A16B-2200-0900 | PCB CPU principal FANUC série 16-A — F-16M / F-16T / 4 axes / CRT / MDI / RS-232 / First-Wave Series 16

Série 16-A — La première vague de CNC moderne de FANUC

CNC Electronics confirme : « Carte principale Fanuc A16B-2200-0900. Fait partie de la première vague de systèmes de contrôle 16, 18 et 21. Ce processeur MAIN est l'un des nombreux qui composent la série de 16 commandes modèle A. »

La « première vague » est le contexte clé. La série 16-A était la première génération modèle A de la CNC série 16 de FANUC — le matériel de production initial, avant la révision du modèle B qui a suivi. Ces machines représentaient la capacité CNC de FANUC au moment de leur introduction : un contrôle multi-axes compact dans une architecture de carte principale intégrée.

Le « A » dans 16-A identifie la génération matérielle : le premier modèle de la plate-forme matérielle de la série 16, servant à la fois les configurations de centre d'usinage F-16M et de centre de tournage F-16T à partir d'une seule carte CPU principale.

Spécifications clés

Que fait l'A16B-2200-0900

CNC Electronics détaille l'ensemble complet des fonctions :

Asservissement 4 axes :Pilote jusqu'à 4 axes servo via l'interface de type A ou de type B. Les deux types d'interface connectent le processeur principal aux servoamplificateurs — le type A utilise des commandes de vitesse analogiques ; Le type B utilise une interface numérique série (un des premiers précurseurs du FSSB).

Une broche :Fournit la commande de vitesse de broche et l’interface de retour pour un moteur de broche.

Sortie d'affichage CRT :Génère le signal vidéo pour le moniteur CRT de la CNC — l'écran d'affichage de l'opérateur pour l'affichage du programme, la saisie des paramètres et les diagnostics.

Clavier MDI :Gère le clavier MDI pour la saisie manuelle des données : saisie du programme, modifications des paramètres et opérations de jogging manuel.

Communication RS-232C :Fournit des canaux série RS-232C pour le téléchargement/téléchargement de programme entre la CNC et un PC, et pour « l'alimentation goutte à goutte » (opération DNC où le programme est diffusé depuis un PC pendant l'usinage).

Rétroaction à échelle linéaire :Au-delà des 4 encodeurs de servomoteur, la carte prend en charge 4 entrées d'échelle linéaire — permettant la mesure de position directement à partir des coulisses de la machine pour un retour en boucle fermée indépendant de l'encodeur du moteur.

Scénarios d'application

Défaillance de la carte principale CNC 16-A :Un centre d'usinage FANUC série 16-A perd la fonction CNC : pas d'affichage, pas de contrôle d'axe. L'A16B-2200-0900 est identifié comme étant le défaut de la carte principale. Le remplacement rétablit le fonctionnement complet de la CNC F-16M.

Maintenance de l'échange de base :Une ligne de production exécutant des CNC de la série 16-A participe au programme d'échange de base de MRO Electric : les cartes A16B-2200-0900 sont échangées contre des unités remises à neuf selon un calendrier de maintenance continu.

FAQ

Q1 : Quelle est la différence entre les configurations F-16M (usinage) et F-16T (tournage) sur la même carte A16B-2200-0900 ?

Le matériel A16B-2200-0900 est le même pour le F-16M et le F-16T. La distinction réside dans le logiciel du système CNC : les modules FROM chargés avec le logiciel du centre d'usinage (cycles de code G pour le fraisage) par rapport au logiciel du centre de tournage (cycles de code G pour le tournage). Les modules SMD et le matériel de la carte de base servent aux deux configurations.

Q2 : Que signifie « interface de type A ou de type B » pour les 4 axes ?

Le type A est une interface de commande de vitesse analogique — le processeur principal envoie une tension analogique de ± 10 V représentant la vitesse commandée à chaque amplificateur de commande d'axe. Le type B est une interface numérique série — un des premiers bus servo numériques FANUC utilisant un protocole série. Le type d'interface spécifique dans une machine donnée est déterminé par les servomoteurs installés. Les deux sont des technologies d’interface pré-FSSB (pré-fibre optique).

Q3 : L'A16B-2200-0900 est-il identique à l'A16B-2202-0860 (processeur principal série 18-B) ?

Le numéro A16B-2200-0900 est le processeur principal de la série 16-A – une ancienne génération matérielle modèle A pour la plate-forme série 16. L'A16B-2202-0860 est le processeur principal de la série 18-B, la nouvelle génération de modèle B pour la plate-forme de la série 18. Différentes séries de matériel (A16B-2200 vs A16B-2202), différentes générations de CNC (Modèle A vs Modèle B), non interchangeables.

Q4 : Le remplacement de l'A16B-2200-0900 nécessite-t-il le rechargement des paramètres ?

Les paramètres CNC résident dans les modules SRAM. Si les modules SRAM sont intacts et transférés sur la carte de remplacement, tous les paramètres sont conservés. Si les données SRAM sont perdues, les paramètres doivent être restaurés à partir de la sauvegarde. Sauvegardez toujours tous les paramètres avant toute maintenance de la carte principale.
