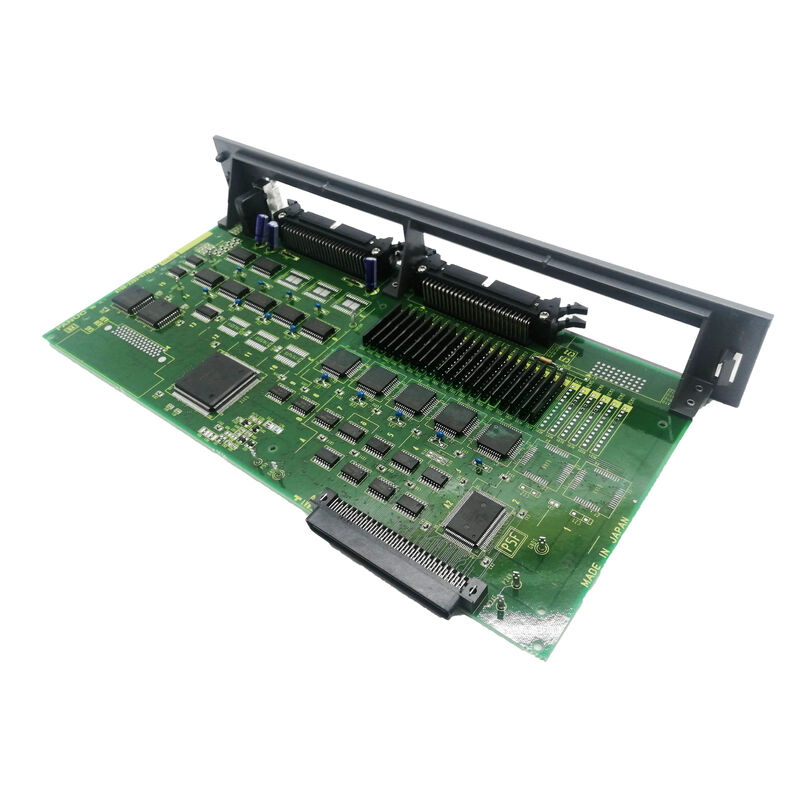

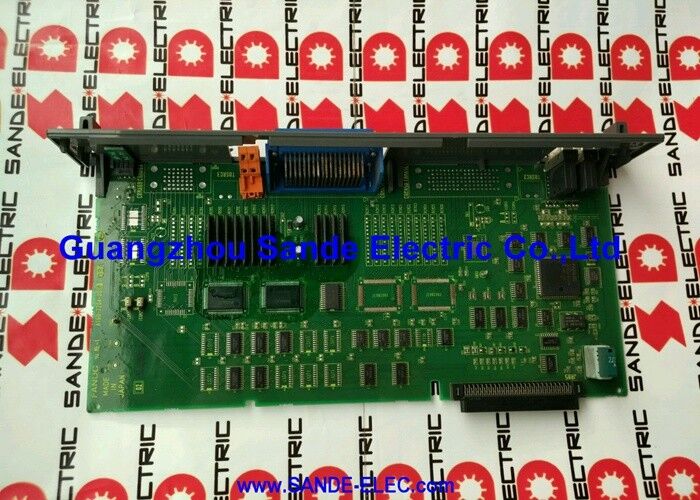

Carte PCB A16B-2200-0918 Fanuc A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | FANUC série 16/18 option 1 PCB graphique et tampon distant — Vidéo CRT / DNC / RAM graphique étendue / F16B

Deux fonctions avancées dans une seule carte optionnelle

L'A16B-2200-0918 combine deux extensions significatives des capacités CNC dans son emplacement Option 1 :

Traitement de l'affichage graphique avec RAM étendue :"RAM CPU graphique étendue" sur cette carte. Cette mémoire étendue permet au processeur graphique de conserver un contenu d'affichage à plus haute résolution et des états d'interface graphique plus complexes — y compris les affichages de vérification graphique du parcours d'outil — sans les contraintes de mémoire de la fonction d'affichage de la carte principale de base.

Communication tampon à distance :Remote Buffer est la technologie d'interface DNC haute vitesse de FANUC. Contrairement au DNC RS-232C standard (qui diffuse les données du programme en temps réel à des débits en bauds modestes), Remote Buffer fournit :

• Une grande mémoire tampon intégrée qui précharge les données du programme à partir d'un ordinateur hôte à grande vitesse
• La CNC lit ce tampon local à son propre rythme, indépendamment de la disponibilité en temps réel de l'ordinateur hôte.
• L'interface haute vitesse élimine les problèmes de synchronisation de communication qui peuvent interrompre l'usinage. Ces deux fonctions réunies (graphiques améliorés et DNC ​​haute vitesse) répondent aux deux limitations de capacité les plus courantes sur les machines-outils CNC des séries 16/18 dans des environnements de production exigeants.

Spécifications clés

Tampon distant vs DNC RS-232C standard

La distinction entre Remote Buffer et RS-232C DNC standard est pratique :

Norme RS-232C DNC (comme sur A16B-2200-0910) :Le PC hôte envoie les blocs de programme un par un au fur et à mesure que la CNC les exécute. Si le PC présente un retard de traitement (en raison d'autres tâches, d'un décalage du réseau ou d'une surcharge logicielle), le tampon de bloc de la CNC est vide. Cela provoque une baisse momentanée de la vitesse d'avance (une interruption audible et visible du mouvement de coupe) connue sous le nom de « bégaiement DNC ​​». Pour les surfaces de précision, ce bégaiement crée des marques visibles.

Tampon distant :L'hôte télécharge l'intégralité (ou une grande partie du) programme dans la mémoire tampon distante sur A16B-2200-0918 à grande vitesse avant ou pendant l'usinage. La CNC lit à partir de son tampon local – qui est toujours prêt avec les données – éliminant ainsi la dépendance au timing du PC. Le bégaiement DNC ​​est éliminé. L'usinage de précision à pleine avance programmée, même avec des programmes très longs, est maintenu sans interruption.

Scénarios d'application

Usinage de matrices et de moules de précision :Un centre d'usinage CNC de matrices et de moules série 16-B nécessite la fourniture DNC de fichiers de parcours d'outils volumineux (des centaines de milliers de blocs). La norme DNC produit des marques de surface inacceptables. Le tampon distant de l'A16B-2200-0918 fournit une alimentation en bloc parfaite et sans bégaiement.

Défaut carte graphique avec panne DNC :Une CNC série 16/18 perd simultanément sa capacité de contrôle graphique et sa communication DNC avec tampon distant. L'A16B-2200-0918 est identifié. Le remplacement restaure les deux fonctions.

FAQ

Q1 : Quelle est la différence entre A16B-2200-0910 (option 1 graphique + RS-232) et A16B-2200-0918 (option 1 graphique + tampon distant) ?

L'A16B-2200-0910 sert la série 16 précédente (modèle F16), en ajoutant des graphiques et une communication RS-232C standard. L'A16B-2200-0918 dessert la série 16-B (modèle F16B), mettant à niveau la communication de RS-232C vers Remote Buffer — une interface DNC tamponnée plus rapide qui élimine les problèmes de synchronisation DNC. Cite A16B-2200-0918 à l'adresse , reflétant la capacité améliorée par rapport à la carte optionnelle de base.

Q2 : Core Exchange signifie-t-il que la carte défectueuse doit être retournée ?

Oui. "un échange de base est requis" pour A16B-2200-0918. Une carte de remplacement est fournie et la carte défectueuse doit être retournée comme noyau. Le crédit d'échange réduit le coût net. Contrairement à l'achat standard, l'échange de base n'est pas facultatif : l'unité défectueuse doit être soumise.

Q3 : Si A16B-2200-0918 échoue, le fonctionnement DNC ​​s'arrête-t-il complètement ?

Si le matériel du Remote Buffer tombe en panne, le mode Remote Buffer DNC n'est plus disponible. La CNC peut toujours prendre en charge la communication RS-232C standard via d'autres ports. La possibilité pour la CNC de continuer à fonctionner en mode DNC dégradé dépend de la configuration spécifique de la machine et de la disponibilité ou non de ports série alternatifs pour le DNC à alimentation goutte à goutte.

Q4 : Le remplacement de l'A16B-2200-0918 nécessite-t-il une nouvelle saisie des paramètres de communication DNC ?

Les paramètres de communication (débit en bauds, bits d'arrêt, parité, paramètres du tampon distant) sont stockés dans la SRAM des paramètres principaux de la CNC — et non dans la carte optionnelle. Après avoir installé le remplacement A16B-2200-0918, les paramètres de communication existants sont réappliqués automatiquement. Vérifiez la communication DNC avec un transfert de programme de test avant de revenir en production.

Q5 : L'A16B-2200-0918 est-il également compatible avec les machines FANUC série 18 ?

compatibilité avec les « systèmes de contrôle CNC FANUC série 16/18 ». Les séries 16 et 18 partagent la même architecture de carte optionnelle, et l'emplacement Option 1 accepte les mêmes cartes sur les deux plates-formes. La désignation « F16B » dans la liste de fait référence à la famille de plates-formes 16/18 de génération B.
