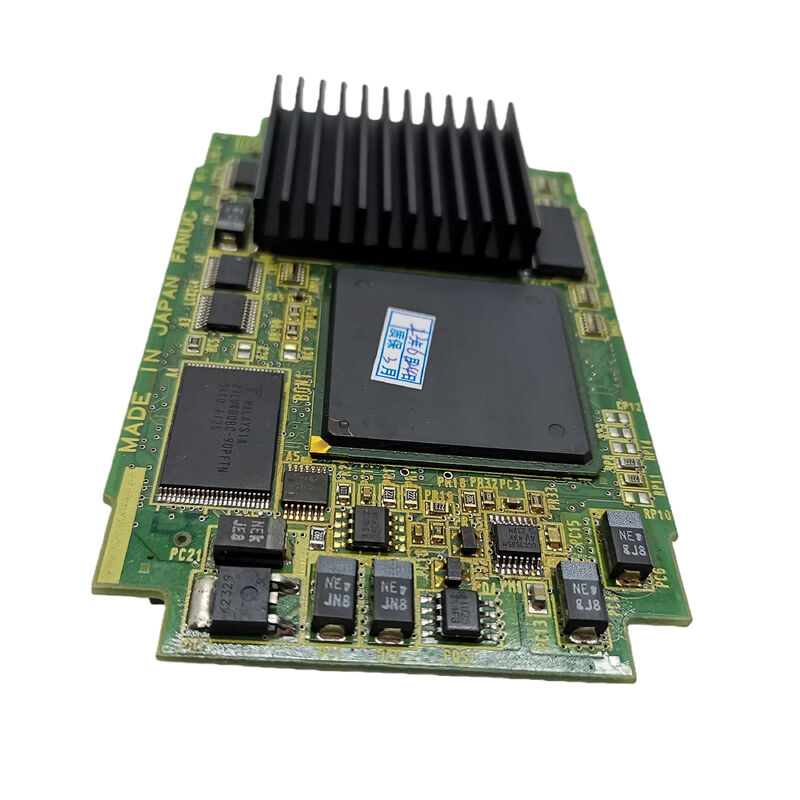

A20B-3300-0313 | Module CPU FANUC F0i-C Pentium — 32 Mo SDRAM / CNC série 0i-C / Carte processeur enfichable / Contrôle et logique de la machine

Série 0i-C — La plate-forme CNC de l'ère Pentium

La série FANUC 0i-C (F0i-C) est la troisième génération de la plateforme CNC 0i. Le processeur Intel Pentium de l'A20B-3300-0313 marque une étape importante par rapport au matériel de classe 486DX2 de la génération 0i-A précédente :

Architecture de traitement :Le Pentium introduit un pipeline superscalaire capable d'exécuter deux instructions par cycle d'horloge (contre une seule instruction par cycle pour le 486). Pour

Tâches CNC liées au calcul - interpolation complexe avec plusieurs axes simultanés, nombre élevé de blocs d'anticipation - l'avantage en termes de débit du Pentium se traduit par davantage de blocs de programme traités par milliseconde.

Chemin de données plus large :Le bus de données externe 64 bits du Pentium (contre 32 bits pour le 486) double la bande passante mémoire par cycle d'horloge. Pour les opérations CNC gourmandes en mémoire (chargement de gros blocs de programme dans le tampon d'anticipation, gestion des tables de paramètres en temps réel), une bande passante plus élevée réduit le temps d'attente du processeur sur la mémoire.

32 Mo de SDRAM :L'A20B-3300-0313 intègre 32 Mo de SDRAM directement sur le module CPU. La SDRAM (Synchronous DRAM) synchronise ses opérations avec l'horloge système, éliminant ainsi les états d'attente de la DRAM asynchrone. Pour une CNC exécutant la suite logicielle complète 0i-C avec des options avancées actives, 32 Mo fournissent l'espace de travail nécessaire.

Spécifications clés

Ethernet et traitement avancé

La description de fanuc-controller.com indique que l'A20B-3300-0313 est "conçu pour être utilisé dans les contrôleurs CNC FANUC (par exemple, la série 21i avec Ethernet intégré et besoins de traitement avancés)." Le processeur Pentium et la capacité SDRAM de 32 Mo prennent en charge les fonctionnalités avancées de la génération 0i-C/21i :

• Ethernet intégré pour DNC et collecte de données
• Fonction PC pour applications IHM personnalisées
• Programme à plus haute densité pour un contouring plus fluide à grande vitesse
• Fonctions PMC avancées

Scénarios d'application

Défaillance du module CPU CNC 0i-C :Une CNC série 0i-C développe un défaut au niveau du processeur : alarmes indiquant une défaillance de la carte CPU, des blocages de la CNC en cours de démarrage ou des réinitialisations intermittentes du système. Le remplacement du module CPU A20B-3300-0313 restaure le cœur de traitement sans affecter aucun autre module.

Remplacement prévu du module CPU :Une machine à haute production dotée d'une CNC 0i-C de longue durée remplace l'A20B-3300-0313 dans le cadre d'un programme de maintenance préventive, réinitialisant la durée de vie du module CPU.

FAQ

Q1 : L'A20B-3300-0313 nécessite-t-il que la SDRAM soit configurée ou testée après l'installation ?

La SDRAM est intégrée directement sur le module A20B-3300-0313 — elle ne nécessite aucune configuration ou test séparé. Lors de la première mise sous tension après l'installation du remplacement, le POST (Power-On Self Test) de la CNC teste automatiquement la SDRAM dans le cadre de la séquence de démarrage. Tout défaut SDRAM détecté à ce stade génère une alarme système avant que la CNC n'atteigne un fonctionnement normal.

Q2 : Comment l'A20B-3300-0313 se compare-t-il à l'A20B-3300-0475 (type A3, 128 Mo de DRAM) ?

Les deux sont des modules CPU enfichables de la série A20B-3300, mais pour différentes générations de CNC :

• A20B-3300-0313 : classe Pentium, 32 Mo de SDRAM, pour série 0i-C
• A20B-3300-0475 : type A3, 128 Mo de DRAM, pour plate-forme plus récente (configuration 0i-D A3)

Les 32 Mo de SDRAM sur le 0313 contre 128 Mo sur le 0475 reflètent l'empreinte logicielle et les exigences de traitement de leurs générations CNC respectives. Ces modules ne sont pas interchangeables.

Q3 : Que faut-il vérifier lorsque l'A20B-3300-0313 est suspecté d'être défectueux ?

Avant de remplacer le module CPU : vérifiez que les rails d'alimentation de l'emplacement de la carte principale sont conformes aux spécifications (5 V et 3,3 V selon le cas) ; vérifiez que les modules FROM sont correctement installés et en bon état ; vérifiez que la batterie SRAM est saine (une batterie SRAM défectueuse peut produire des symptômes qui imitent des pannes de processeur). Si tous les facteurs externes sont confirmés et que les alarmes système continuent d'indiquer des défauts au niveau du processeur, le remplacement de l'A20B-3300-0313 est approprié.

Q4 : Le processeur Pentium de l'A20B-3300-0313 est-il un processeur grand public Intel standard ou une variante intégrée spécifique à FANUC ?

Le processeur de classe Pentium utilisé dans les modules CNC FANUC est une version industrielle intégrée de l'architecture Intel Pentium, sélectionnée pour la plage de température étendue, les spécifications de fiabilité et les exigences de longévité et de disponibilité des applications CNC industrielles. Ce n'est pas le même appareil qu'un ordinateur de bureau Pentium standard, bien qu'il utilise la même architecture de jeu d'instructions.
