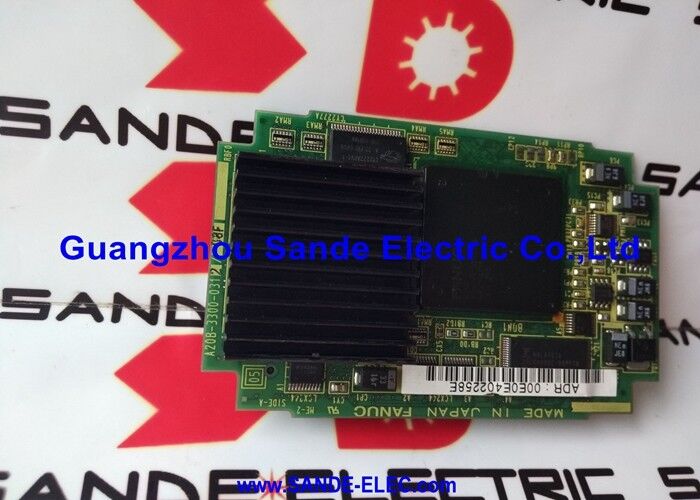

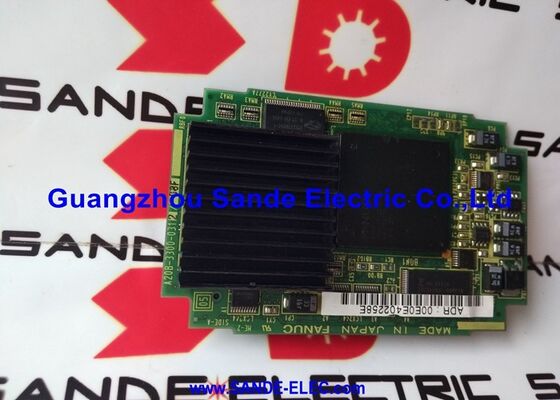

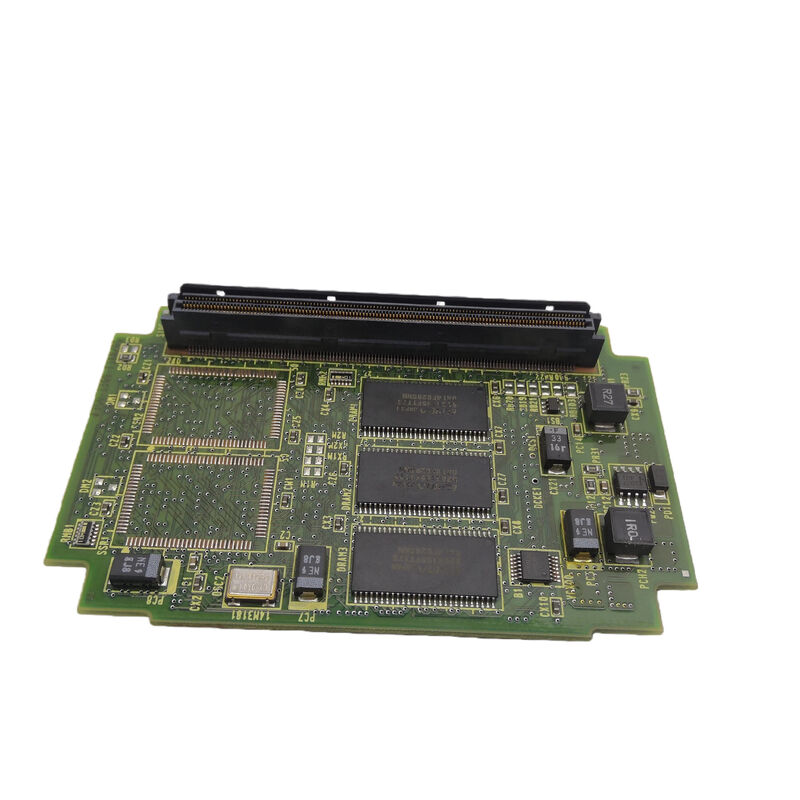

A20B-3300-0319 Planche à PCB Fanuc A20B33000319 A2OB-33OO-O3I9

A20B-3300-0319. FANUC série 21i-B et 0i-B Pentium CPU Module 32MB DRAM / carte de processeur double plateforme / famille A20B-3300-031x

Un module, deux plates-formes CNC

L'A20B-3300-0319 est confirmé pour la Série 21i-B et la Série 0i-B. La désignation "21/0 i B" identifie explicitement la compatibilité à deux plates-formes.

Série 21i-B:La série 21i est la gamme moyenne à élevée de la gamme i-series de FANUC supportant des configurations d'usinage et de tournage complexes avec plus d'axes et des options CNC plus avancées que la 0i-B.

Série 0i-B:La série 0i est la CNC de niveau économique conçue pour les centres d'usinage et de tournage standard où l'efficacité des coûts est une priorité aux côtés d'une performance CNC fiable.

Le fait que les deux plates-formes partagent le même module de processeur (A20B-3300-0319) indique une architecture de processeur commune ¢ un logiciel CNC différent fonctionnant sur le même matériel,avec des options logicielles et une configuration déterminant le niveau de capacité fonctionnelle du CNC.

Principales spécifications

32MB DRAM

Au sein de la famille de modules Pentium A20B-3300-031x, différentes configurations de DRAM répondent à différentes exigences de plateforme:

La mémoire de travail A20B-3300-0319 de 32 Mo est deux fois supérieure à celle de la mémoire de travail A20B-3300-0312 (16 Mo pour 21i-B/210i-SB).

Une plus grande densité d'options logicielles:La plate-forme 21i-B avec des options avancées de transformation de coordonnées à 5 axes, de contournement AICC, de multi-fuseaux et de gestion d'outils occupe plus de DRAM que la configuration standard 21i-B.32 Mo fournit un espace pour ces configurations avancées.

Évolution du logiciel IB:Comme le logiciel 0i-B de FANUC ajoutait des fonctionnalités et élargissait son ensemble d'options, 32 MB assurait une mémoire de travail suffisante pour l'empreinte croissante du logiciel.

Scénarios d'application

défaut du module CPU CNC 21i-B:Un centre d'usinage FANUC série 21i-B avec le module CPU de 32 Mo développe une défaillance du processeur. Le A20B-3300-0319 est identifié et remplacé. Le traitement est restauré.

Remplacement du module CNC 0i-BUn centre de tournage CNC de la série 0i-B nécessite le remplacement du module CPU. Le A20B-3300-0319 est confirmé par l'étiquette du module installé. Le remplacement rétablit la fonction CNC 0i-B.

Questions fréquentes

Q1: L'A20B-3300-0319 est-il interchangeable entre les systèmes CNC 21i-B et 0i-B?

Le module est confirmé compatible avec les deux plates-formes, ce qui signifie qu'il peut fonctionner dans l'une ou l'autre prise de carte principale de CNC.le fait de déplacer un module d'une machine 0i-B vers une machine 21i-B (ou vice versa) est une action de maintenance prise en charge dépend de la conformité des prises de la carte principaleLe matériel du module est le même; le logiciel CNC chargé depuis FROM détermine le comportement du CNC.

Q2: Qu'est-ce qui distingue A20B-3300-0319 (32 Mo) de A20B-3300-0312 (16 Mo) pour la plateforme 21i-B?

L'un et l'autre servent le 21i-B mais avec une DRAM différente.Le module de 32 Mo accueille plus d'options logicielles et des configurations plus complexes. Si un CNC 21i-B spécifique utilise le module de 16 ou 32 Mo dépend de sa version logicielle et des options installées

Q3: L'A20B-3300-0319 est-il le même que l'A20B-3300-0313 (32 Mo de RAM SDRAM pour 0i-C)?

Les numéros A20B-3300-0319 (32MB DRAM, 21i-B/0i-B) et A20B-3300-0313 (32MB SDRAM, 0i-C) sont des modules différents.Ils ont la même capacité de mémoire mais servent des plates-formes différentes (0i-B vs 0i-C) et utilisent potentiellement des technologies de mémoire différentes (DRAM vs SDRAM)Ils ne sont pas interchangeables.

Q4: Le remplacement d'A20B-3300-0319 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres et les programmes CNC résident dans les modules SRAM et FROM. Le remplacement d'A20B-3300-0319 n'affecte pas ces valeurs stockées. Après l'installation du remplacement, le CNC démarre normalement.
