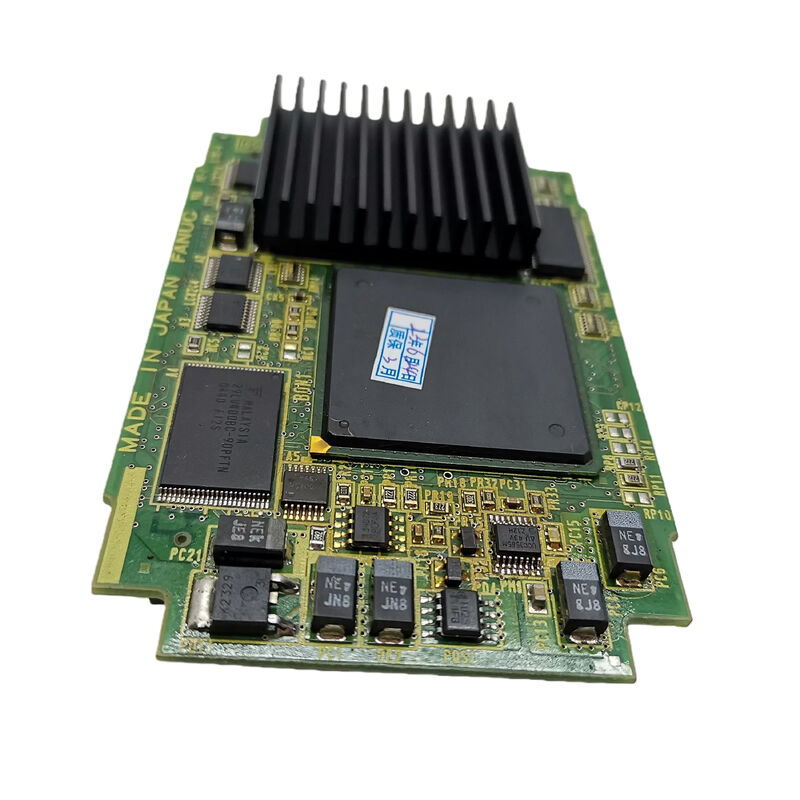

A20B-3300-0317 Planche à PCB Fanuc A20B33000317 A2OB-33OO-O3I7

A20B-3300-0317∙ FANUC Série 16i-B et 18i-B TORNOZ 166MHz CPU PCB Processeur spécifié par horloge / A20B-3300-031x / Contrôle CNC

TORNOZ 166MHz Velocité de l'horloge dans la description

La description de l'A20B-3300-0317 est exceptionnellement spécifique sur la vitesse d'horloge: "TORNOZ 166MHz CPU PCB".la plupart des modules A20B-3300-031x sont simplement décrits comme "PENTIUM CPU MODULE" sans spécifier la vitesse d'horloge du processeur.

La spécification explicite "166 MHz" dans la description A20B-3300-0317 sert un objectif important:il distingue cette variante de processeur des autres modules de la classe Pentium fonctionnant à différentes fréquences d'horlogeDans la plateforme 16i-B/18i-B, où il existe plusieurs variantes de modules CPU (0311, 0317),la vitesse d'horloge aide à identifier le processeur installé et assure que le module de remplacement correspond aux spécifications d'origine.

Pourquoi la vitesse de l'horloge est importante pour le remplacement:Un module de processeur à fréquence plus élevée installé dans une carte principale conçue pour une variante à fréquence plus basse peut entraîner des problèmes thermiques, des incompatibilités de synchronisation ou des paramètres de synchronisation de mémoire incorrects.La spécification "166MHz" est donc une ancre de compatibilité ¢ confirmer la fréquence du module installé sur son étiquette avant de commander.

Informations clés sur le produit

16i-B et 18i-B La plateforme

La série 16i-B et la série 18i-B sont les contrôleurs CNC de génération B de FANUC pour les centres d'usinage et de tournage respectivement.:

L'A20B-3300-0317 représente une variante de processeur spécifiquement chronométrée au sein de la même plateforme 16i-B/18i-B

Scénarios d'application

Le défaut du module 16i-B CNC TORNOZ:Un centre d'usinage FANUC série 16i-B avec le module de processeur TORNOZ 166MHz développe des défauts au niveau du processeur.Le remplacement rétablit le traitement à 166 MHz..

18i-B Maintenance du centre de virage:Un centre de tournage de la série 18i-B avec le module A20B-3300-0317 installé est soumis au remplacement du module CPU lors d'une maintenance préventive.

Questions fréquentes

Q1: Quelle est la désignation "TORNOZ" dans A20B-3300-0317?

"TORNOZ" apparaît dans la description du produit FANUC comme l'identifiant de type de processeur pour cette variante de processeur spécifique.il identifie cette configuration de processeur spécifiée avec précision, distincte des désignations génériques "PENTIUM" dans les autres modules 031x. Confirmez la désignation du module installé sur son étiquette lors de l'achat d'un remplacement.

Q2: L'A20B-3300-0317 (TORNOZ 166MHz) est-il interchangeable avec l'A20B-3300-0311 (Pentium de base) pour le 16i-B/18i-B?

Les deux desservent la plate-forme de la série 16i-B/18i-B au sein de la famille 031x.Leur interchangeabilité dépend de la capacité de la prise de processeur de la carte principale à accepter les deux fréquences d'horloge sans problème de synchronisation ou de compatibilité thermique.. Confirmer à partir de la documentation matérielle FANUC 16i-B/18i-B avant de remplacer l'un par l'autre.

Q3: La spécification de 166 MHz affecte-t-elle les performances CNC?

Oui, un processeur plus rapide exécute les instructions plus rapidement, ce qui se traduit par un traitement plus rapide des blocs pour la prévision des programmes, des mises à jour d'affichage plus réactives,et l'exécution plus rapide de PMC dans chaque cycle de balayageLes performances du servo de l'axe d'usinage du CNC sont déterminées par son architecture de mise à jour du servo (pas uniquement par l'horloge du processeur), mais les fonctions de calcul bénéficient de l'horloge supérieure.

Q4: Le remplacement de l'A20B-3300-0317 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres et les programmes CNC se trouvent dans les modules SRAM et FROM. Le remplacement d'A20B-3300-0317 n'affecte aucune donnée stockée.le CNC démarre normalement à partir de FROM et lit les paramètres de SRAM.
