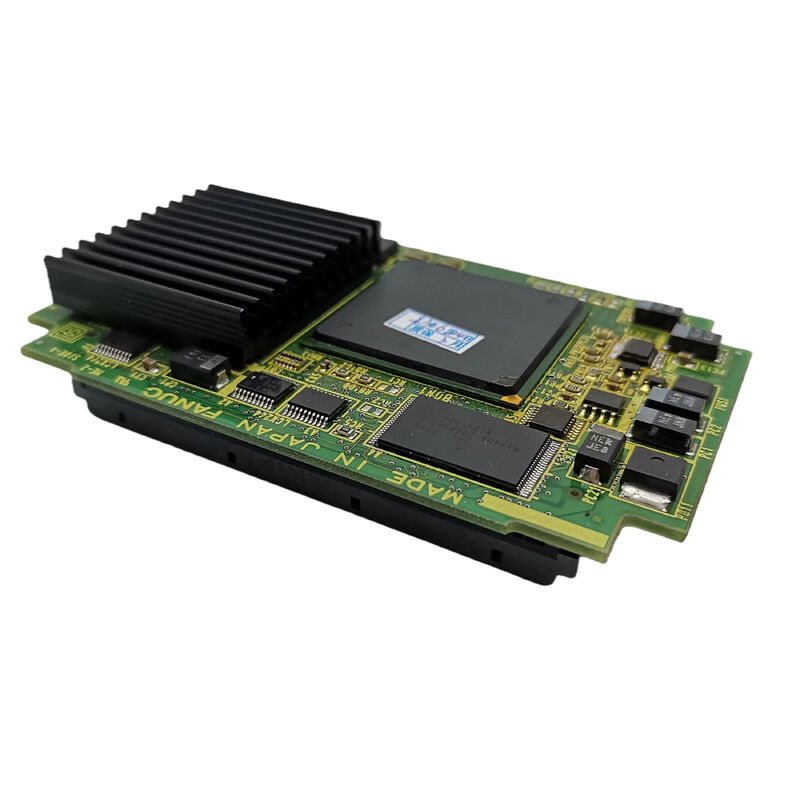

A20B-3300-0341 Planche à PCB Fanuc A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 FANUC pilote d'affichage LCD/MDI et module graphique

Le pilote d'affichage + l'interface MDI 2 fonctions, un module

L'A20B-3300-0341 combine deux fonctions d'interface de l'opérateur dans un module plug-in:

Le pilote d'affichage LCD:Le CNC génère le contenu de l'écran, les positions des axes, les listes de programmes, les messages d'alarme, les menus, sous forme de données d'affichage.L'A20B-3300-0341 prend ces données et actionne le panneau LCD avec les signaux vidéo correctsLe panneau LCD montre exactement ce que le logiciel d'affichage du CNC a rendu.

Interface du clavier MDI:MDI (Manual Data Input) est le clavier du CNC pour l'entrée manuelle de programmes, les modifications de paramètres et le fonctionnement de jog.Débounces les signaux, et rapporte les codes clés au processeur principal du CNC pour action.

La combinaison de ces deux fonctions sur un seul module simplifie la connexion du panneau d'opérateur. Une carte plug-in gère la couche matérielle complète de l'interface de l'opérateur.

Principales spécifications

Traitement graphique ¥ Au-delà du simple affichage

La désignation "module graphique" confirme que l'A20B-3300-0341 gère plus que le simple chronométrage du signal vidéo.

Rendu de caractères:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Éléments graphiques:Les écrans d'affichage CNC comprennent des composants graphiques ¢ graphes de barres de position d'axe, affichages de structure de programme, graphiques d'indicateur d'alarme et (dans certaines configurations) visualisation de base du chemin de l'outil.Le module graphique traite ces éléments.

Composition de l'écran:Montage de l'image d'écran complète à partir de texte, de graphiques et d'éléments d'arrière-plan avant de conduire le panneau LCD.

Scénarios d'application

défaut d'affichage 16i-B:Un CNC FANUC 16i-B développe un problème d'affichage corruption partielle de l'écran, caractères aléatoires, ou perte complète de l'affichage pendant que le CNC continue l'usinage.Le remplacement rétablit l'affichage LCD complet et la fonction de clavier MDI.

0i-B Module d'affichage CNC:Une usine de production équipée de machines CNC 0i-B détient une pièce de rechange A20B-3300-0341 qui couvre également leurs machines 18i-B et 21i-B, ce qui réduit les pièces de rechange distinctes qu'elles doivent détenir.

Questions fréquentes

Q1: La défaillance de l'A20B-3300-0341 empêche-t-elle l'usinage du CNC?

Le module affichage/MDI gère l'interface de l'opérateur (affichage à l'écran et entrée du clavier).L'opérateur ne peut pas voir l'écran ou entrer des commandesLe CNC doit être mis à l'arrêt contrôlé dans une position sûre avant de remédier à la panne.

Q2: Le plug-in A20B-3300-0341 est-il compatible avec les quatre plateformes CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Les quatre plates-formes sont décrites comme partageant le même module d'affichage, toutes quatre utilisant la même architecture d'affichage LCD/MDI.Si le module se branche physiquement dans les mêmes positions de connexion sur les quatre principaux types de cartes, cela est confirmé par les manuels de matériel FANUC applicables..

Q3: Le remplacement de l'A20B-3300-0341 nécessite-t-il une configuration d'affichage?

Le module d'affichage actionne l'écran LCD et scanne le clavier tel que défini par son matériel. Aucune configuration logicielle n'est nécessaire pour le fonctionnement standard.l'affichage du CNC devrait se rétablir immédiatement au démarrage. Pour les écrans nécessitant un réglage spécifique des paramètres d'affichage (luminosité, contraste sur certains types d'écran LCD), confirmer à partir du manuel d'entretien applicable.

Q4: L'A20B-3300-0341 est-il compatible avec les écrans LCD monochromes et couleur?

La compatibilité avec le type LCD spécifique (couleur ou monochrome) dépend de la variante du module d'affichage utilisée sur le CNC spécifique.couleur/monochromeA20B-3300-0341 sert sa configuration d'affichage définie confirmation de l'étiquette du module installé.

Q5: Quelle est la différence entre le pilote d'affichage A20B-3300-0341 et le module d'interface graphique A20B-3300-0551 (128 Mo)?

L'A20B-3300-0341 est un pilote d'affichage LCD / MDI il gère l'interface matérielle entre les données d'affichage du CNC et le panneau LCD physique et le clavier.Le module A20B-3300-0551 GUI est un processeur graphique de niveau supérieur avec 128 MB DRAMPour les plates-formes 0i-B/16i-B/18i-B/21i-B, l'interface d'affichage de base est le A20B-3300-0341;le module GUI est une option de traitement d'affichage avancée pour les plates-formes de niveau supérieur.
