A20B-3300-0362 | Module de contrôle d'affichage FANUC — Interface opérateur CNC/pilote d'affichage/série A20B-3300-036x

Module de contrôle d'affichage - Traitement d'affichage dédié

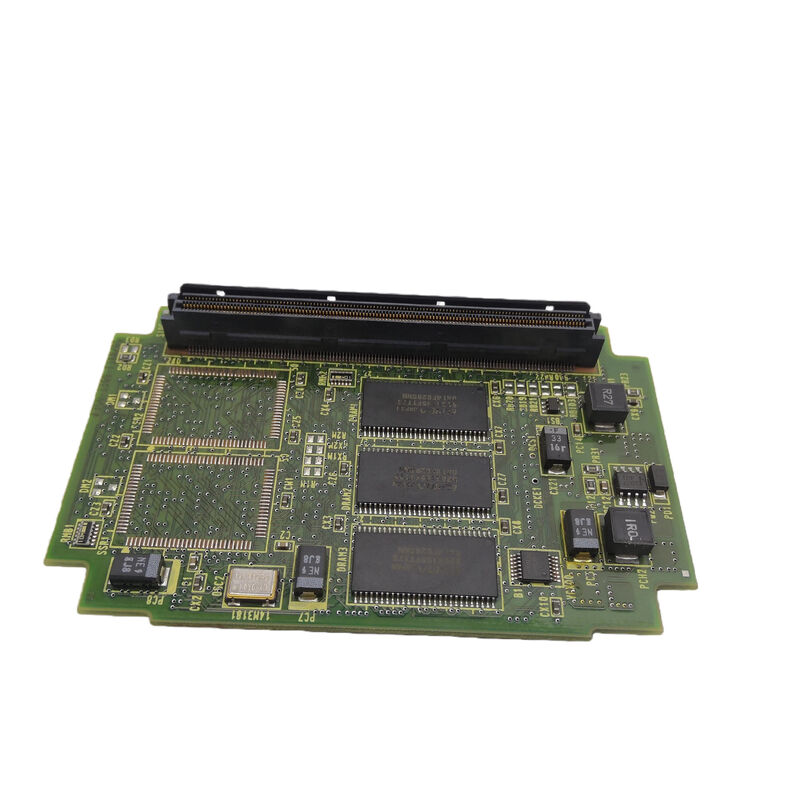

L'A20B-3300-0362 est un module de contrôle d'affichage — une carte enfichable dédiée qui gère l'interface d'affichage de l'opérateur de la CNC. Plutôt que de surcharger le module CPU principal avec la gestion de l'affichage, l'architecture de FANUC attribue le contrôle de l'affichage à un module dédié.

Cette séparation offre des avantages opérationnels importants :

Bande passante d'affichage indépendante :Le processeur principal peut se concentrer entièrement sur l'interpolation de mouvement, la coordination des servos et l'exécution du PMC sans partager les ressources de traitement avec l'actualisation de l'affichage et la gestion de l'écran.

Interface opérateur stable :Même lorsque le système de mouvement de la CNC est soumis à une charge de calcul maximale (contournage complexe sur 5 axes, anticipation multi-axes, traitement rapide des blocs), le module d'affichage maintient des mises à jour d'écran fluides et une gestion réactive des entrées de touches.

Isolation modulaire des défauts :Si le module d'affichage présente un défaut, la capacité d'usinage de la CNC n'est pas affectée. À l’inverse, un défaut principal du processeur peut être diagnostiqué via un module d’affichage fonctionnel qui peut continuer à fournir des informations d’alarme et d’état.

Informations clés sur le produit

A20B-3300-036x — Architecture de contrôle d'affichage

Au sein de la série A20B-3300, la gamme 036x regroupe des modules de contrôle liés à l'affichage. L'A20B-3300-0362 est le module de contrôle d'affichage au sein de ce groupe — gérant le flux de données depuis le contenu de l'écran généré par le logiciel de la CNC vers le matériel d'affichage physique de l'opérateur.

Le contrôle de l'affichage dans une CNC FANUC implique plusieurs niveaux :

Génération vidéo :Conversion des données d'affichage internes de la CNC (caractères de texte, primitives graphiques, position du curseur) au format de signal vidéo attendu par le contrôleur du panneau d'affichage LCD.

Rendu des personnages et des graphiques :Le module d'affichage peut contenir le jeu de caractères basé sur la ROM utilisé pour l'affichage du texte CNC et la logique de rendu graphique pour les éléments graphiques (graphiques de position des axes, indicateurs d'alarme, boutons à l'écran).

Synchronisation de l'affichage :Générer des signaux de synchronisation horizontale et verticale qui maintiennent une synchronisation d'affichage stable — garantissant que chaque ligne de pixels est écrite à la position correcte dans le cadre d'affichage.

Traitement des entrées clés :Les analyses matricielles des touches du clavier de l'opérateur sont souvent gérées par le contrôleur de l'unité d'affichage — le module d'affichage peut traiter les données d'analyse des touches et transmettre les codes de touches décodés au processeur principal.

Scénarios d'application

Défaut affichage CNC :Une CNC FANUC développe des problèmes d'affichage : écran déformé, affichage de caractères incorrect ou perte d'affichage pendant que la CNC continue d'usiner. Le module de commande d'affichage A20B-3300-0362 est identifié comme étant le défaut. Le remplacement rétablit la fonction d'affichage correcte.

Maintenance du système d'affichage :Un système de contrôle CNC FANUC subit une maintenance électronique. Le module de contrôle d'affichage A20B-3300-0362 est remplacé aux côtés d'autres modules de contrôle vieillissants.

FAQ

Q1 : La défaillance de l'A20B-3300-0362 affecte-t-elle la capacité d'usinage CNC ?

Le module de commande d'affichage gère l'interface opérateur - les fonctions de l'écran et du clavier. En cas d'échec, l'opérateur perd l'interface visuelle mais les fonctions d'usinage de base de la CNC (exécution du programme, asservissement, PMC) continuent sur le module CPU principal. Dans la pratique, un fonctionnement sûr est impossible sans un écran fonctionnel, mais la machine ne s'arrête pas mécaniquement en raison d'une défaillance du module d'affichage.

Q2 : Quels modèles de CNC FANUC utilisent A20B-3300-0362 ?

Les modules de contrôle d'affichage A20B-3300 servent différentes générations de CNC FANUC qui utilisent l'architecture de contrôleur d'affichage modulaire. Confirmez le modèle CNC spécifique dans le tableau des pièces de rechange du manuel du matériel CNC FANUC applicable.

Q3 : Le remplacement de l'A20B-3300-0362 nécessite-t-il une configuration logicielle ?

Le module de contrôle d'affichage est une carte d'interface matérielle : il ne nécessite généralement aucune configuration logicielle après son remplacement. La fonction d'affichage se rétablit automatiquement lorsque le module de remplacement est installé et que le système est mis sous tension. Confirmez à partir de la documentation de service FANUC applicable.

Q4 : Quelle est la relation entre A20B-3300-0362 et le module GUI (A20B-3300-0551) ?

Le module GUI (A20B-3300-0551) fournit un traitement graphique hautes performances avec 128 Mo de DRAM pour un affichage avancé et des fonctions PC. L'A20B-3300-0362 est un module de contrôle d'affichage de la gamme 036x — une architecture d'interface d'affichage antérieure ou à différents niveaux. Ils représentent différentes approches de gestion de l'affichage pour différentes générations ou configurations de CNC FANUC.
