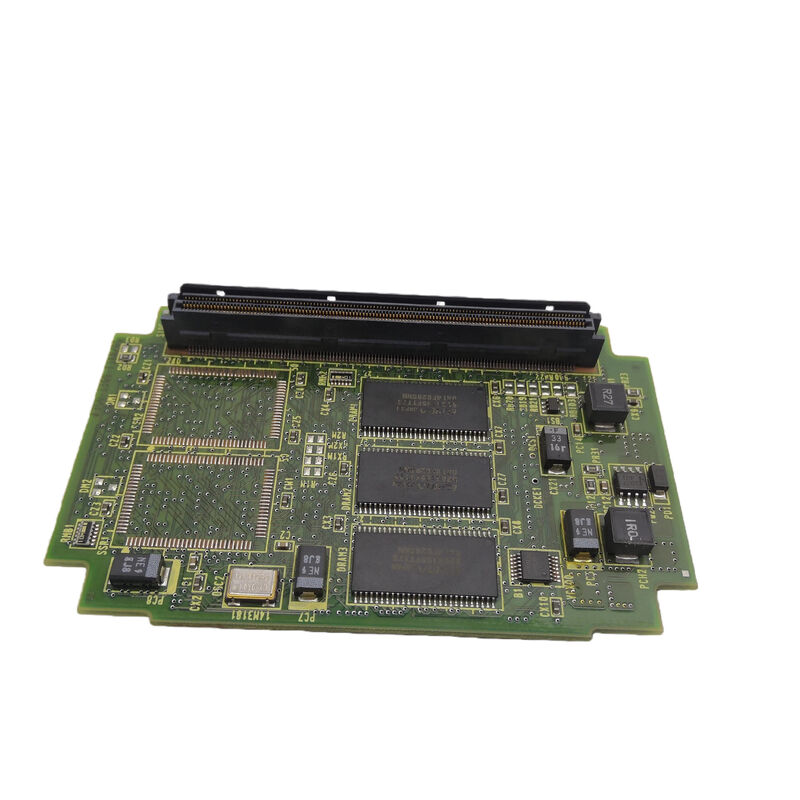

A20B-3300-0390 Fanuc PCB Board A20B33000390 A2OB-33OO-O39O Les produits de fabrication de circuits imprimés et de boîtiers de circuits imprimés sont classés dans la catégorie des produits de fabrication de circuits imprimés.

A20B-3300-0390 ∙ FANUC 8-Axis FSSB Servo Control Card ∙ C5410A / Série 16i-B et R-J3iB / Servo Bus à fibre optique à canal unique

8 axes sur un seul canal FSSB

L'A20B-3300-0390 place 8 canaux servo-axe sur une seule connexion FSSB à fibre optique.mais la densité de contrôle obtenue par un canal de communication.

Le FSSB (Fibre-optic Servo Serial Bus) relie plusieurs servo-entraînements à partir d'un seul câble à fibre provenant de la carte de commande de servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Pour un centre d'usinage de la série 16i-MB avec 8 axes contrôlés ou un robot R-J3iB avec 6 axes conjoints plus des axes externes cette carte fournit l'interface servo FSSB complète à partir d'une fente.

Principales spécifications

A20B-3300-039x La famille des cartes servo

La gamme 039x est la famille de cartes servo C5410A, avec différents nombres d'axes:

Scénarios d'application

Série 16i-MB défaut de servo du centre d'usinage à huit axes:Un centre d'usinage FANUC 16i-MB avec 8 axes contrôlés (X, Y, Z, A, B plus les axes de changement d'outil et de palettes) développe des alarmes de communication FSSB sur plusieurs axes.L'A20B-3300-0390 est identifié comme étant le défautLe remplacement rétablit la communication FSSB à 8 axes.

défaut de la carte servo robot R-J3iB:Un contrôleur de robot FANUC R-J3iB développe des alarmes servo articulaires. La carte servo à 8 axes A20B-3300-0390 est le défaut identifié. Le remplacement rétablit tous les entraînements articulaires du robot.

Questions fréquentes

Q1: Que signifie "1 canal FSSB" pour l'A20B-3300-0390?

"1 canal" signifie que les 8 axes partagent tous une seule chaîne en fibre optique FSSB provenant de cette carte.Le C5410A sur la carte gère la communication complète de 8 entraînements dans chaque cycle FSSBCeci est différent des cartes FSSB multicanal où les groupes d'axes sont sur des chaînes de fibres séparées.

Q2: Quelle est la différence entre A20B-3300-0390 (8 axes) et A20B-3300-0391 (6 axes)?

Les deux utilisent l'ASIC C5410A et le FSSB à canal unique ils sont la même famille de cartes servo différant seulement par le nombre d'axes.La variante à 6 axes sert des corps de robot standard à 6 joints ou des configurations CNC à 6 axesLes deux ne sont pas interchangeables même s'ils partagent le même ASIC.

Q3: Le remplacement de l'A20B-3300-0390 nécessite-t-il des modifications des paramètres du servo?

Non. Tous les paramètres de l'axe de servo (gains, type de moteur, type d'encodeur, limites d'accélération) se trouvent dans la SRAM principale du contrôleur CNC ou du robot.le système recharge automatiquement tous les paramètres de l'axeVérifiez la bonne réponse du servo à basse vitesse sur les 8 axes avant de reprendre le fonctionnement à pleine vitesse.

Q4: Dans quelles conditions environnementales fonctionne l'A20B-3300-0390?

Protection IP20 contre les doigts et les objets de taille similaire qui pénètrent dans l'électronique de la carte, adaptée à l'installation dans un boîtier de commande scellé.adapté aux environnements industriels sans refroidissement supplémentaireLa certification CE confirme la conformité avec les directives européennes en matière de sécurité, de CEM et d'environnement.
