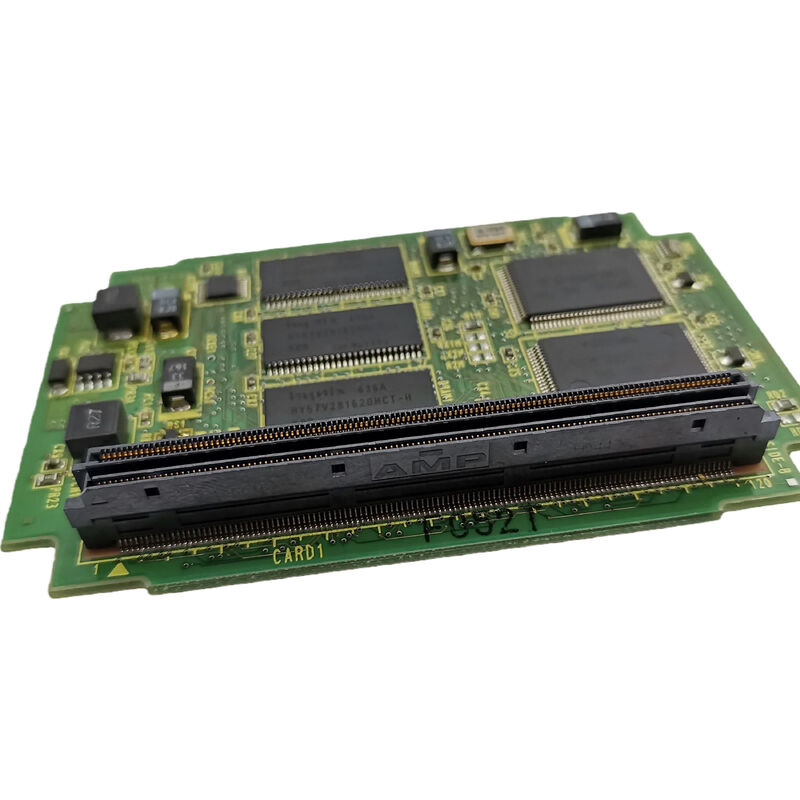

A20B-3300-0393 Fanuc carte de PCB A20B33000393 A2OB-33OO-O393

A20B-3300-0393 ∙ FANUC 2 axes FSSB carte de contrôle servo ∙ Single-Channel / 2 axes module CNC / série A20B-3300-039x

FSSB à deux axes Compact Servo Control

L'A20B-3300-0393 fournit un contrôle servo FSSB à 2 axes dans une seule carte plug-in. Alors que les variantes à 8 axes (0390) et à 6 axes (0391) de la même famille s'adressent aux machines à plusieurs axes et aux contrôleurs de robots.,la carte à 2 axes est destinée à des applications où deux servo-axes seulement nécessitent une commande connectée au FSSB.

Deux axes est le minimum fondamental pour le mouvement CNC et couvre une partie significative de la population des machines-outils CNC:

Machines à tourner à commande numérique:Le centre de tournage CNC le plus simple commande l'axe Z (traversée du chariot le long du lit) et l'axe X (mouvement de glissement croisé pour le contrôle du diamètre).Le A20B-3300-0393 couvre cette configuration complètement avec une seule carte.

Machines de broyage à deux axes:Une meuleuse de surface ou une meuleuse cylindrique avec des axes servo X et Z plus utilise une commande servo à 2 axes.

Pour les appareils de traitement de l'air:Dans les cellules de robot ou FMS (Flexible Manufacturing Systems), les servo positionneurs à 2 axes gèrent l'orientation ou le transfert de la pièce.L'A20B-3300-0393 fournit l'interface FSSB pour ces servo-unités périphériques.

Servo améliorations de l'analogique à FSSB:Les machines utilisant à l'origine une interface servo analogique, lorsqu'elles sont mises à niveau vers des entraînements compatibles FSSB, peuvent utiliser A20B-3300-0393 pour fournir l'interface hôte FSSB pour une configuration à deux axes.

Principales spécifications

A20B-3300-039x Famille ¢ Options de comptage des axes

La famille de cartes servo 039x C5410A couvre toute la gamme de compteurs d'axes FSSB:

La carte à 2 axes est l'extrémité compacte de cette famille, fournissant l'interface servo FSSB essentielle pour les configurations d'axes CNC les plus élémentaires.il utilise la même technologie FSSB et l'architecture de contrôle servo que les frères et sœurs à plus haut nombre d'axes.

Scénarios d'application

défaut de la carte de servo du tour CNC à deux axes:Les axes Z et X d'un tour CNC développent simultanément des alarmes de communication FSSB. Le A20B-3300-0393 est identifié comme la faute. Le remplacement rétablit la communication FSSB des axes Z et X.

Interface de servo-positionnement à deux axes:Le servo positionneur à 2 axes d'une cellule robotiseuse utilise A20B-3300-0393 comme carte de servo FSSB pour ses entraînements positionnels.

Questions fréquentes

Q1: Que se passe-t-il si la chaîne de marguerite FSSB entre les deux entraînements est interrompue?

Si le câble à fibre optique entre le lecteur 1 et le lecteur 2 est cassé, la carte FSSB ne peut plus communiquer avec le lecteur 2.L'intégrité des deux connexions de fibre de la carte au lecteur 1, et de l'entraînement 1 à l'entraînement 2 ′ doivent être maintenus pour que les deux axes fonctionnent.

Q2: A20B-3300-0393 peut-il entraîner plus de 2 axes si des entraînements supplémentaires sont ajoutés à la chaîne FSSB?

La configuration du protocole FSSB de la carte servo définit le nombre de lecteurs qui sont adressés dans chaque cadre FSSB.L'ajout d'un troisième entraînement à la chaîne de marguerites ne sera pas reconnu. Seulement 2 axes sont servis..

Q3: Le remplacement de l'A20B-3300-0393 nécessite-t-il une réentrée des paramètres de servo?

Les paramètres de servo pour les deux axes résident dans la SRAM principale du CNC.Vérifier la réponse du servo à basse vitesse sur les deux axes avant de reprendre la production.

Q4: La connexion FSSB de l'A20B-3300-0393 est-elle identique à celle de l'A20B-3300-0391 (6 axes)?

Les deux utilisent la même interface physique FSSB un connecteur à fibre optique se connectant au premier entraînement de la chaîne de marguerite.La différence est le nombre de lecteurs le protocole de la carte est configuré pour adresser: 2 pour A20B-3300-0393, 6 pour A20B-3300-0391.

Q5: À quels amplificateurs servo peuvent être connectés les A20B-3300-0393?

L'A20B-3300-0393 se connecte à n'importe quel servo-amplificateur FANUC avec un connecteur d'entrée FSSB, y compris les entraînements Alpha-i de la série SVM1, SVM2 et SVM3 (A06B-6096, A06B-6114) et βi de la série avec interface FSSB.Le lecteur doit prendre en charge la version du protocole FSSB compatible avec le système CNC.
