A20B-3300-0420 Fanuc PCB Board A20B33000420 A2OB-33OO-O42O Les produits de base sont les suivants:

A20B-3300-0420 | Module d'interface utilisateur graphique FANUC — 64 Mo de DRAM / Processeur d'affichage dédié / Interface opérateur CNC

Module GUI 64 Mo — Traitement d'affichage dédié

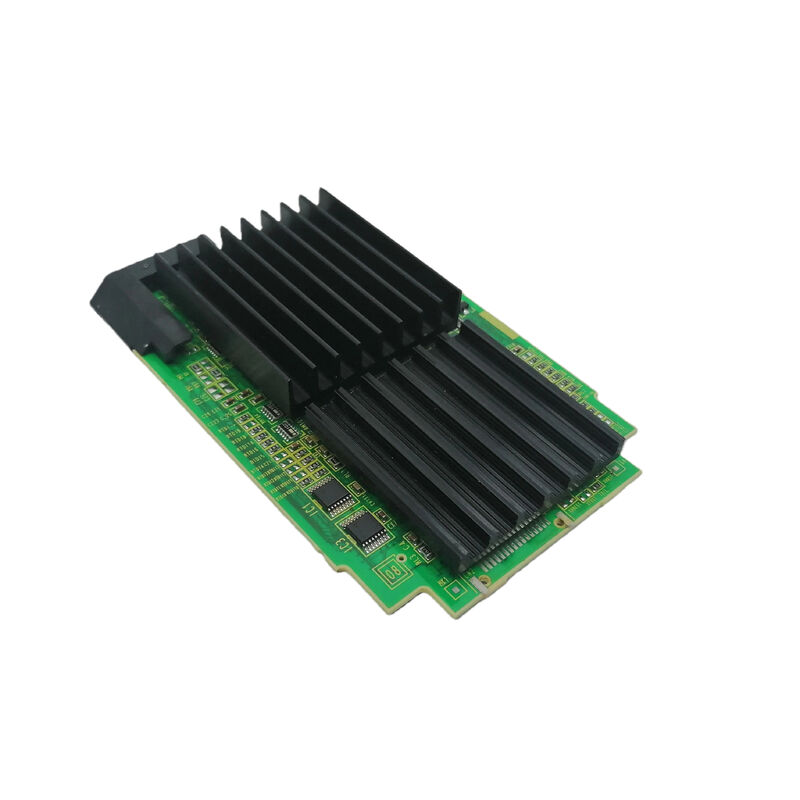

L'A20B-3300-0420 est un module d'interface utilisateur graphique dédié — une carte processeur enfichable affectée exclusivement aux fonctions d'affichage opérateur et d'interface graphique de la CNC.

Le principe architectural de FANUC pour les systèmes CNC avancés divise la responsabilité du traitement :

Module CPU principal :Gère l’exécution du code G, l’interpolation des axes servo, l’échelle PMC et toutes les fonctions de contrôle de la machine. Sa charge de travail évolue avec la complexité de la machine.

Module interface graphique (A20B-3300-0420) :Gère tout ce que l'opérateur voit : génération de contenu d'écran, rendu graphique du chemin d'outil, gestion des menus, traitement des entrées clés et fonction PC si activée. Le traitement du module GUI est entièrement indépendant de la charge de travail d'usinage.

Cette indépendance garantit que l'écran reste réactif et stable même lorsque le processeur principal est fortement chargé de calculs de mouvement multi-axes complexes.

Spécifications clés

64 Mo – Quel traitement d'affichage a besoin de cette mémoire

64 Mo prend en charge l'ensemble des fonctions GUI pour la plate-forme CNC servie par le 0420 :

Tampons d'affichage :Un écran LCD couleur 800 × 600 nécessite environ 1,4 Mo par mémoire tampon d'image. Avec des tampons avant et arrière pour des mises à jour d'écran fluides, cela consomme environ 3 Mo, soit bien dans les limites de l'allocation de 64 Mo.

Graphiques du parcours d'outil :La fonction de vérification graphique du programme de la CNC restitue la trajectoire de l'outil sous forme de graphique 3D ou 2D. Cela nécessite de stocker les coordonnées analysées du parcours d'outil, d'effectuer la projection 3D vers 2D et de conserver l'image rendue en mémoire. 64 Mo offrent suffisamment d'espace pour cela, même avec des programmes multi-outils complexes.

Gestion de l'état des menus et des écrans :Toutes les vues d'écran CNC — POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH — conservent simultanément leur contenu actuel dans la mémoire du module GUI pour une commutation instantanée de l'écran. Les données d’état combinées tiennent confortablement dans 64 Mo.

Runtime de la fonction PC (si activé) :La couche fonctionnelle PC, le cas échéant, s'exécute parallèlement à la fonction d'affichage CNC. 64 Mo offrent un espace de travail pour les applications de fonctions PC standard sans pression sur la mémoire.

Scénarios d'application

Défaut du module GUI — perte d'affichage pendant que la CNC continue :Une CNC FANUC développe un problème d'affichage : le panneau de commande n'affiche aucune image ou un écran figé pendant que la CNC continue l'usinage. L'A20B-3300-0420 est identifié comme étant le défaut. Le remplacement restaure l'affichage.

Maintenance du module IHM :Une CNC FANUC avec des heures de service prolongées fait l'objet d'une maintenance de contrôle. L'A20B-3300-0420 est remplacé pour restaurer le module d'affichage dans un bon état connu et éliminer la dégradation de l'affichage liée à l'âge.

FAQ

Q1 : Si A20B-3300-0420 échoue pendant un cycle d'usinage, la machine s'arrête-t-elle ?

Le processeur principal continue d'exécuter le programme — le mouvement des axes et les séquences PMC ne sont pas affectés par la défaillance du module GUI. L'écran affichera un défaut ou s'assombrira, rendant impossible pour l'opérateur de surveiller le cycle. L'action correcte consiste à permettre au bloc de programme actuel de se terminer en toute sécurité, puis à résoudre le problème du module GUI.

Q2 : A20B-3300-0420 (64 Mo) peut-il remplacer A20B-3300-0551 (128 Mo) dans la même CNC ?

Ce sont différentes configurations de mémoire du module GUI. La variante 64 Mo ne remplace pas la variante 128 Mo si le logiciel de la CNC ou la fonction PC nécessite 128 Mo. Cependant, si la capacité de 64 Mo est suffisante pour la configuration CNC spécifique, le 0420 peut être compatible. Confirmez dans la documentation matérielle FANUC applicable avant de procéder au remplacement.

Q3 : Le module GUI stocke-t-il des paramètres ou des programmes CNC ?

Les paramètres CNC, les programmes pièce et l'échelle PMC résident dans des modules SRAM et FROM dédiés sur la carte principale. La DRAM de 64 Mo du module GUI est une mémoire de travail volatile : elle contient uniquement l'état d'affichage et les données d'exécution. Le remplacement de A20B-3300-0420 n'affecte pas les données d'usinage stockées.

Q4 : Quelles plates-formes CNC utilisent l'A20B-3300-0420 ?

L'A20B-3300-0420 est compatible avec les plates-formes CNC FANUC utilisant l'architecture GUI modulaire A20B-3300 — principalement les CNC de la série i avec des emplacements pour modules d'affichage dédiés. Confirmez le modèle CNC applicable dans le tableau des pièces de rechange de la documentation matérielle.

Q5 : L'A20B-3300-0420 (64 Mo) est-il adapté aux systèmes CNC avec fonction PC ?

64 Mo suffisent pour les applications de fonctions PC de portée modérée. La personnalisation standard de l'IHM, le logiciel de communication DNC et les applications de collecte de données de production fonctionnent généralement dans un module d'exécution GUI de 64 Mo. Si l'application de fonction PC a des besoins en mémoire plus élevés, le module GUI de 128 Mo (A20B-3300-0551) est plus approprié.
