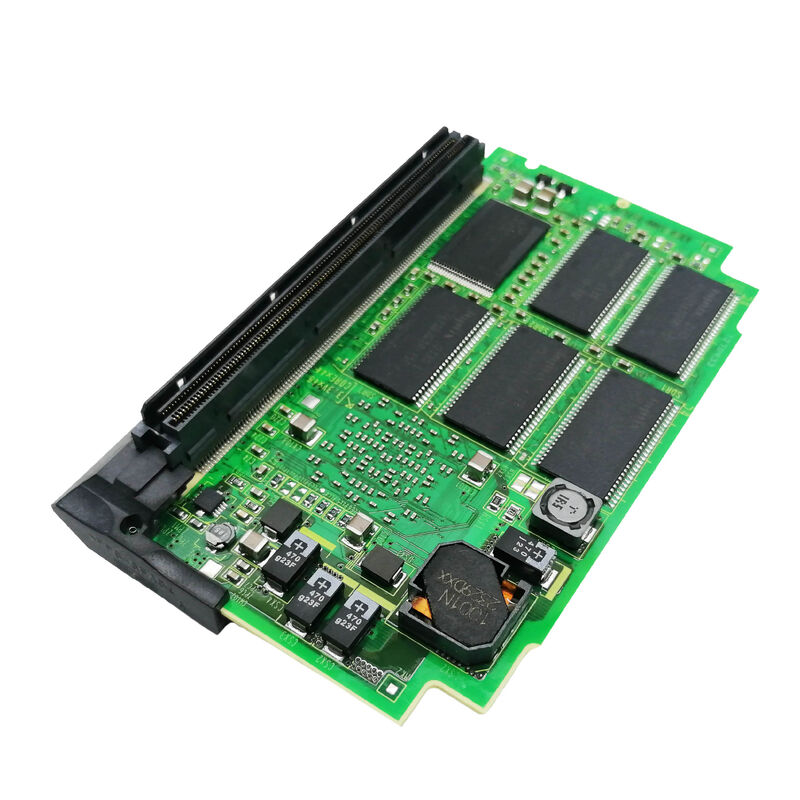

A20B-3300-0440 Fanuc PCB Board A20B33000440 A2OB-33OO-O44O Pour les produits de base, voir les instructions suivantes:

A20B-3300-0440 | Module servo d'axe à 2 voies FANUC FSSB B26 — 30i / 31i / 32i / R-30i / DSP4 / extension servo multi-voies

Module servo à 2 voies — Que signifie « 2 voies »

« 2 PATH » dans la terminologie CNC FANUC fait référence à un contrôle à 2 voies — une configuration CNC dans laquelle deux séquences de programme indépendantes s'exécutent simultanément dans le même contrôleur. Chaque trajectoire possède son propre bloc de programme, sa propre broche, son propre ensemble d'axes d'asservissement et son propre système de coordonnées. Ceci est distinct du contrôle multi-axes à trajet unique. Dans les systèmes à trajectoire unique, tous les axes contribuent à une séquence de mouvements coordonnée.

Dans les systèmes à 2 voies, les deux voies fonctionnent indépendamment : la voie 1 peut faire tourner la broche principale tandis que la voie 2 fait travailler simultanément la broche secondaire, chacune exécutant différents blocs de programme. L'A20B-3300-0440 fournit l'interface servo FSSB qui prend en charge cette architecture à 2 voies : ses deux voies FSSB se connectent aux servomoteurs desservant simultanément les deux voies du programme CNC.

Informations clés sur le produit

DSP4 — Technologie avancée de traitement des servos

L'A20B-3300-0440 utilise la technologie DSP4 (Digital Signal Processor, 4ème génération). DSP4 représente l'ASIC de traitement servo avancé de FANUC pour la plate-forme 30i/31i/32i — succédant au C5410A utilisé dans les cartes servo 039x de génération B. DSP4 fournit :

Débit de traitement plus élevé :Prise en charge d'un plus grand nombre d'axes et d'une coordination d'asservissement plus complexe par unité de temps — essentielle pour les configurations à grand nombre d'axes et à trajets multiples de la plateforme 30i.

Algorithmes avancés de contrôle d'asservissement :Les modules basés sur DSP4 prennent en charge les modes de servocommande FANUC HRV les plus récents, offrant une bande passante d'asservissement plus élevée et de meilleures performances de suivi.

Synchronisation multi-chemins :Coordonner les données d'asservissement des axes sur deux chemins de programme CNC indépendants au sein du même cycle FSSB.

Scénarios d'application

Système d'usinage à 2 voies CNC 30i :Une CNC FANUC 30i contrôle un tour à double tourelle avec des trajectoires principales et secondaires indépendantes. L'A20B-3300-0440 fournit une communication servo FSSB pour les axes sur les deux chemins de programme simultanément.

Robot R-30i avec cellule multi-axes :Un contrôleur de robot R-30i dans une cellule d'automatisation complexe utilise l'A20B-3300-0440 pour étendre sa capacité d'asservissement FSSB pour les articulations du robot et les axes externes.

FAQ

Q1 : Que signifie la désignation « B26 » pour A20B-3300-0440 ?

"B26" est l'identifiant du type de module au sein de la famille de modules servo FSSB A20B-3300-044x. « B » identifie la compatibilité de la plate-forme de génération B. "26" est le numéro de type spécifique au sein de cette génération, distinguant cette configuration à 2 voies du B24 (2 voies 16 axes) et du B11 (1 voie 4 axes). Confirmez la désignation du module installé sur son étiquette avant de rechercher un remplacement.

Q2 : Combien d'axes d'asservissement l'A20B-3300-0440 prend-il en charge sur ses 2 trajectoires ?

Le nombre d'axes pour le module B26 est défini par la documentation matérielle applicable de la série FANUC 30i. La description spécifie "MODULE SERVO AXES À 2 VOIES" sans nombre d'axes explicite - le distinguant du B24 (16 axes indiqués) et du B11 (4 axes indiqués). Confirmez la capacité exacte de l'axe dans le manuel du matériel FANUC 30i/31i/32i applicable.

Q3 : L'A20B-3300-0440 est-il interchangeable avec l'A20B-3300-0442 (B24, 16 axes) ?

Les deux sont des modules FSSB à 2 voies pour la plate-forme 30i, mais B26 et B24 sont des désignations de type différentes avec des spécifications différentes. Ils ne sont pas interchangeables. Le module correct pour une machine spécifique est identifié par la désignation du module correspondant aux spécifications de la carte principale.

Q4 : Le remplacement de l'A20B-3300-0440 nécessite-t-il des modifications des paramètres du servo ?

Les paramètres des servos pour tous les axes sur les deux trajectoires résident dans la SRAM principale de la CNC. Après avoir installé le module de remplacement, la CNC recharge tous les paramètres d'asservissement et rétablit la communication FSSB pour les deux chemins de programme. Vérifiez la réponse du servo à basse vitesse sur tous les axes dans les deux trajectoires avant de reprendre la production.
