A20B-3300-0442 Fanuc carte de PCB A20B33000442 A2OB-33OO-O442

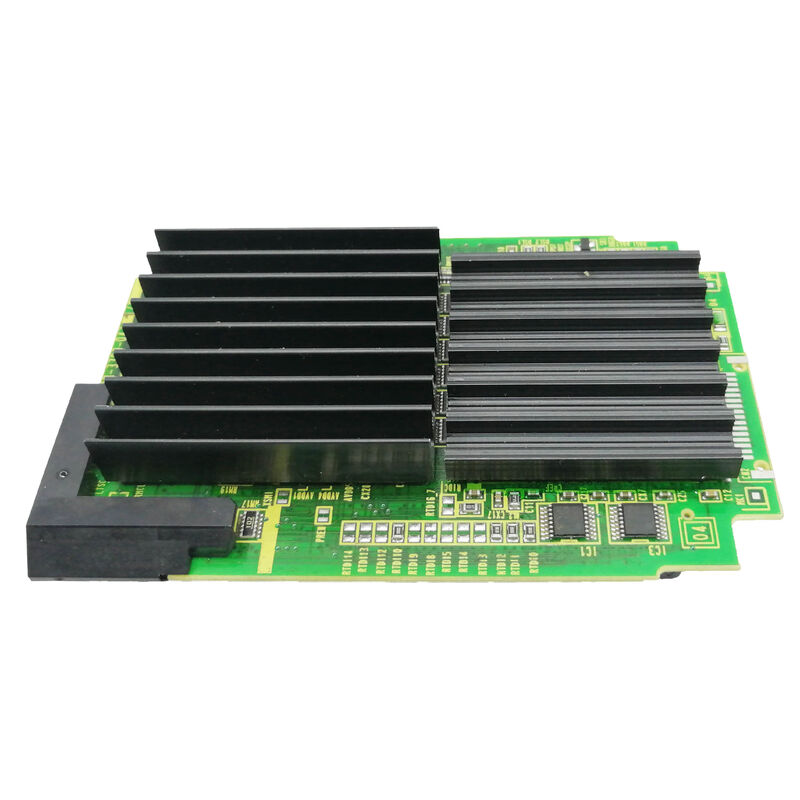

A20B-3300-0442 ∙ FANUC FSSB Module de servo à 16 axes à 2 voies

16 axes à travers 2 chemins Le module CNC à haut axe

L'A20B-3300-0442 combine le nombre d'axes le plus élevé de la famille 044x (16 axes) avec l'architecture à 2 voies.Cette combinaison l'identifie comme le module pour les configurations de machines-outils CNC les plus exigeantes ̇ celles où un CNC à deux voies contrôle simultanément de nombreux servo-axes.

16 axes répartis sur 2 voiessignifie généralement:

• La première voie:Jusqu'à 8 axes fonctionnalités de servo à broche principale, tourelle, axe Z, axe X, axe Y, axe C et fonctions de servo auxiliaires
• Deuxième voie:Jusqu'à 8 axes: sous-moule, deuxième tourelle, axes de positionnement supplémentaires et fonctions de servo secondairesles 16 axes sont coordonnés par le biais de la communication FSSB à double voie de l'A20B-3300-0442.

Principales spécifications

Densité des données FSSB

La gestion de 16 entraînements dans une configuration FSSB à deux voies au sein de chaque cycle d'interpolation par servo nécessite une bande passante et un traitement de données importants: chaque cycle FSSB doit:

1. Transmettre des commandes de position à 16 lecteurs individuels (divisés en 2 chaînes de marguerites FSSB)
2. Recevoir la rétroaction du codeur à partir de 16 lecteurs individuels
3. Synchroniser les données entre la voie 1 et la voie 2 pour maintenir la coordination du programme multi-voie Le traitement basé sur le DSP de l'A20B-3300-0442 gère cet axe complet de 16,Les deux voies de la transaction FSSB dans la période d'interpolation, un mouvement précis sur les 16 axes simultanément.

Scénarios d'application

défaut complexe du servo-module central du tourne-moule:Un centre de fraisage de tournage contrôlé par FANUC 30i avec deux tourelles, deux broches, des axes Y et des axes C développe des alarmes FSSB sur plusieurs axes.Remplacement rétablit la communication FSSB à deux voies sur 16 axes.

Servo-expansion du FMS:La capacité de 16 axes de l'A20B-3300-0442 fournit un espace pour le complément d'axe élargi.

Questions fréquentes

Q1: Comment les 16 axes sont-ils répartis entre les 2 voies du module B24?

L'affectation d'axe à chemin est configurée à travers les paramètres du système de CNC non câblés dans le module.10+6) est possible selon la configuration de la machineLe module fournit 16 axes gérés par FSSB au total; l'attribution du chemin est une configuration logicielle.

Q2: Est-ce que le module FSSB A20B-3300-0442 est le module FSSB à axe le plus élevé dans l'écosystème FANUC 30i?

Parmi la famille A20B-3300-044x confirmée dans cette session, A20B-3300-0442 à 16 axes est la plus spécifiée.La famille plus large A20B-3300 comprend des modules jusqu'à 36 axes pour les générations ultérieures de contrôleurs de robots (R-30iB Plus)Confirmez le maximum applicable pour le CNC 30i/31i/32i spécifique à partir de la documentation matérielle.

Q3: Le remplacement de l'A20B-3300-0442 nécessite-t-il une réentrée des paramètres de servo sur les 16 axes?

Non, les paramètres servo à 16 axes sont tous situés dans la mémoire SRAM principale du CNC, qui les recharge automatiquement après le montage du remplacement.Vérifier la réponse du servo à basse vitesse sur les 16 axes des deux trajectoires du programme avant de reprendre la production complète.

Q4: L'A20B-3300-0442 peut-il être utilisé pour mettre à niveau un CNC 30i à partir d'un module FSSB à axe inférieur?

Le nombre maximal d'axes du 30i CNC est également limité par les options logicielles et la spécification de la carte principale non seulement par le module FSSB.Si le montage A20B-3300-0442 déverrouille des axes supplémentaires au-delà de ceux actuellement actifs dépend de la configuration de l'option logicielle de la CNC. Consultez la documentation matérielle de la série FANUC 30i pour la procédure d'expansion de l'axe.

Q5: Quel est le nombre d'axes disponible par chemin FSSB dans A20B-3300-0442?

Avec 16 axes au total et 2 chemins FSSB, la séparation typique fournit jusqu'à 8 axes par chemin 1 chaîne de marguerite FSSB par chemin. Chaque chaîne peut connecter plusieurs modules de servo-entraînement (SVM1, SVM2,SVM3) jusqu'à la limite de 8 axes par chaîneLa configuration exacte suit les paramètres d'affectation des axes FSSB.
