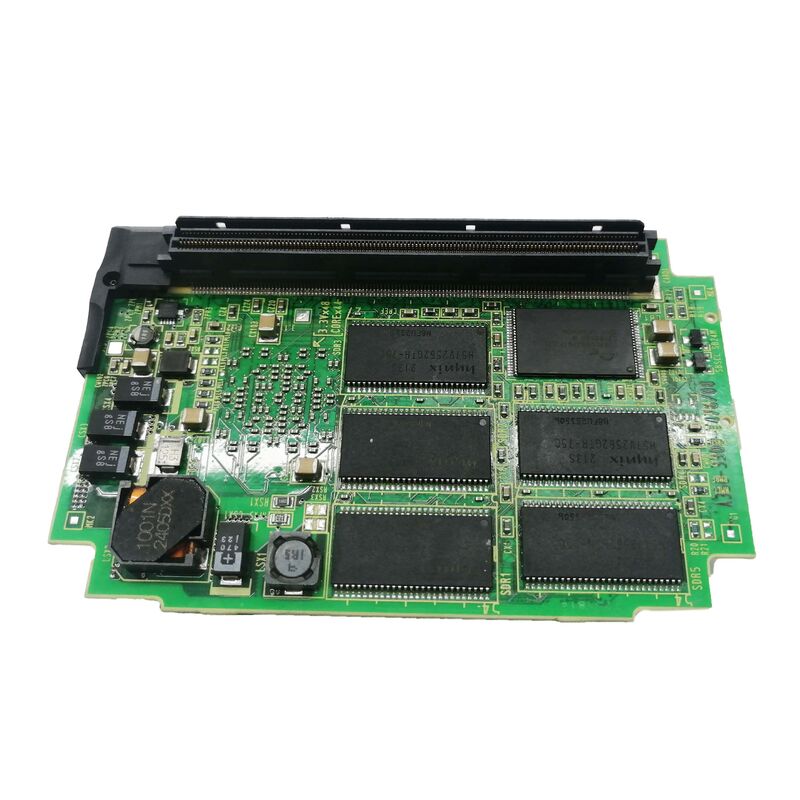

A20B-3300-0445 | Module servo FANUC FSSB 1 voie 4 axes B11 — Extension servo simple voie / Configuration d'axe standard / Série A20B-3300

1 voie 4 axes — Le module standard compact

L'A20B-3300-0445 est l'extrémité compacte de la famille de modules servo 044x : commande à 1 voie et 4 axes servo. Alors que les modules B24 (16 axes, 2 voies) et B26 (2 voies) servent des systèmes CNC multi-voies complexes, le B11 sert la configuration d'axe CNC la plus fondamentale.

Quatre axes sur une seule trajectoire FSSB couvrent la gamme complète des configurations de machines-outils CNC standard :Centre d'usinage 3 axes :X, Y, Z comme trois axes linéaires principaux, plus un quatrième axe pour le positionnement du magasin d'outils ou d'une table rotative – 4 axes au total. La configuration de centre d'usinage vertical la plus courante dans le monde.Tour CNC 4 axes :Axes Z, X, C (orientation de la broche pour les opérations de fraisage) et axe Y ou index du magasin d'outils — 4 axes au total pour un centre de tournage CNC performant.Machine CNC 3 axes avec 1 servo auxiliaire :Une rectifieuse, une électroérosion à fil ou une CNC spéciale avec 3 axes d'usinage plus une fonction auxiliaire asservie.

Spécifications clés

Famille A20B-3300-044x — Choisir le bon module

Les trois modules servo FSSB A20B-3300-044x servent des niveaux de complexité de machine fondamentalement différents :

Le B11 (0445) est destiné aux machines à axe inférieur à voie unique qui représentent la majorité de la population de machines-outils CNC. La plupart des centres d'usinage et centres de tournage en

Scénarios d'application

Défaut servo du centre d'usinage 4 axes CNC 30i :Un centre d'usinage FANUC 30i avec X, Y, Z et table rotative (4 axes) développe des alarmes servo FSSB. L'A20B-3300-0445 est identifié comme étant le défaut. Le remplacement rétablit toutes les communications FSSB à 4 axes.

Maintenance du module servo CNC à chemin unique :Une CNC FANUC utilisant le module B11 à 1 voie et 4 axes subit une maintenance de contrôle. L'A20B-3300-0445 est remplacé dans le cadre du renouvellement du module servo.

FAQ

Q1 : A20B-3300-0445 (B11, 4 axes) peut-il être utilisé comme point de départ et étendu à davantage d'axes ultérieurement ?

Le module B11 lui-même est une configuration fixe à 4 axes. L'extension à davantage d'axes nécessite l'installation d'un module de plus grande capacité (B24, B26) ou l'ajout d'un deuxième module d'asservissement. La capacité totale des axes de la plate-forme CNC est finalement limitée par les spécifications de la carte principale et les options logicielles installées — confirmez le chemin d'extension dans la documentation matérielle FANUC 30i/31i/32i.

Q2 : L'A20B-3300-0445 est-il adapté aux applications CNC 5 axes FANUC 30i ?

L'usinage simultané sur 5 axes nécessite 5 axes servo. Le module B11 fournit 4 axes. Pour une configuration 5 axes, un module avec une capacité de 5 axes ou plus est nécessaire (le B24 à 16 axes, ou une combinaison de modules). Confirmez les exigences de l'axe dans les spécifications de la machine avant de sélectionner le module servo.

Q3 : A20B-3300-0445 prend-il en charge le servocommande HRV3 ?

Les servomodules FSSB de la famille A20B-3300-044x prennent en charge les modes de servocommande disponibles sur la plateforme FANUC 30i. Le fait que HRV3 soit actif pour les axes desservis par A20B-3300-0445 dépend des réglages des paramètres du servo et du matériel du servo variateur connecté à ce module. La capacité HRV3 est confirmée dans la documentation des paramètres du servo FANUC 30i.

Q4 : Le remplacement de l'A20B-3300-0445 nécessite-t-il des modifications des paramètres du servo ?

Non. Tous les paramètres d'asservissement des 4 axes résident dans la SRAM principale de la CNC. Après avoir installé le remplacement, la CNC recharge automatiquement les paramètres. Vérifiez la réponse du servo à basse vitesse sur les 4 axes avant de retourner en production.

Q5 : A20B-3300-0445 est-il également utilisé dans les applications de contrôleur de robot ?

Les modules A20B-3300-044x servent les plates-formes FANUC 30i/31i/32i et R-30i. Le contrôleur de robot R-30i fait partie de la plage d'application confirmée pour ces servomodules FSSB. La documentation matérielle du R-30i confirme si A20B-3300-0445 (B11, 1 voie, 4 axes) est spécifié pour les applications R-30i avec 4 axes articulés.
