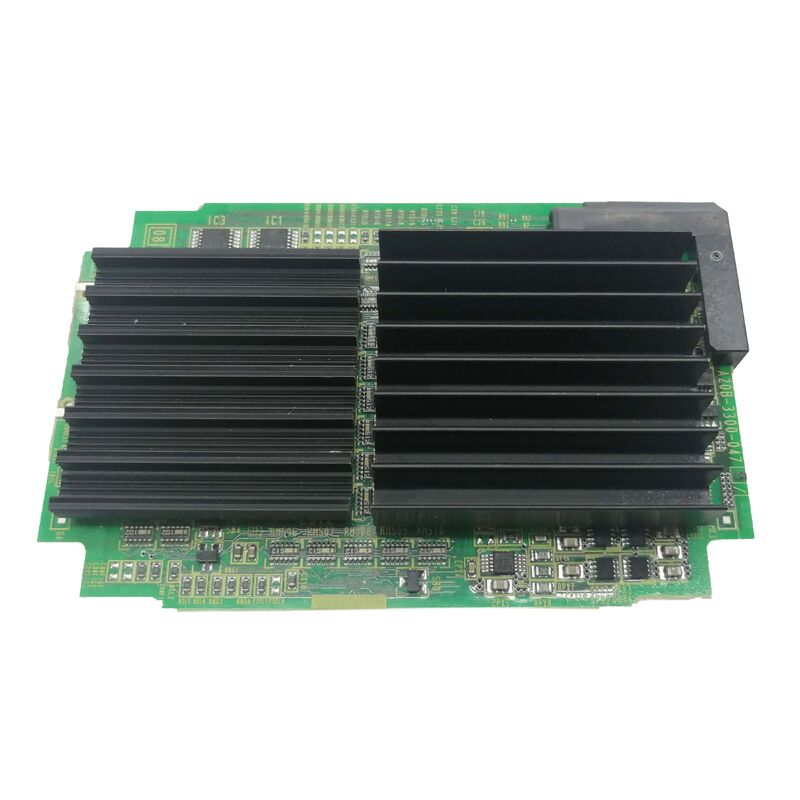

A20B-3300-0448 Planche à PCB Fanuc A20B33000448 A2OB-33OO-O448 La carte à PCB est une carte de type Fanuc.

A20B-3300-0448 | Module servo FSSB série FANUC A20B-3300-044x — Extension servo multi-chemins/multi-axes/CNC et robot

A20B-3300-044x — La famille de modules servo FSSB de désignation B

L'A20B-3300-0448 appartient à la gamme 044x, une famille clairement définie de modules d'extension de servo FSSB. La famille complète 044x confirmée par MRO Electric et les données utilisateur couvre plusieurs configurations de nombre d'axes et de trajectoires :

L'A20B-3300-0448 occupe la position 048x au sein de cette famille de modules FSSB définie. Comme ses frères et sœurs 044x, il assure la communication des axes servo FSSB, étendant ainsi la capacité des axes servo des 30i/31i/32i de FANUC et des plates-formes de contrôleurs CNC ou de robot compatibles.

Informations clés sur le produit

Modules servo FSSB - Ce qu'ils fournissent

Dans l'architecture matérielle FANUC 30i/31i/32i, la carte CPU principale fournit une capacité d'asservissement FSSB de base. Pour les machines ou les robots nécessitant plus d'axes que ce que propose la carte de base, les modules d'extension de servo FSSB comme la famille A20B-3300-044x étendent cette capacité.

L'A20B-3300-0448 étend l'interface des axes servo en fournissant des connexions de canaux à fibre optique FSSB supplémentaires pour les servomoteurs au-delà de la capacité native de la carte principale. Le nombre d'axes spécifique et la configuration du chemin du 0448 sont confirmés par l'étiquette du module installé et la documentation matérielle FANUC applicable.

Scénarios d'application

Défaut du module d'extension servo CNC :Une CNC FANUC ou un contrôleur de robot développe des alarmes d'asservissement FSSB sur les axes desservis par l'A20B-3300-0448. Le module est identifié par son étiquette. Le remplacement rétablit la communication du servo FSSB.

Entretien du système d'asservissement :Une CNC FANUC 30i subit une maintenance électronique. L'A20B-3300-0448 est remplacé dans le cadre du renouvellement du système d'expansion des servos.

FAQ

Q1 : Comment puis-je confirmer que A20B-3300-0448 est le bon module pour ma CNC ?

Lisez le numéro de pièce sur l'étiquette du module installé. S'il indique A20B-3300-0448, il s'agit du remplacement confirmé. L'étiquette du module installé indique également la désignation du type (par exemple, B11, B13, B24, B26) qui identifie son nombre d'axes et sa configuration de chemin au sein de la famille 044x.

Q2 : L'A20B-3300-0448 fait-il partie de la même famille de modules servo 044x FSSB que l'A20B-3300-0447 (B13 12 axes) ?

Oui. La page produit de MRO Electric pour A20B-3300-0448 répertorie A20B-3300-0447 (MODULE SERVO FSSB 1 PATH 12 AXIS B13) comme produit associé — confirmant que les deux appartiennent à la même famille de modules servo 044x FSSB. La désignation spécifique et le nombre d'axes pour 0448 sont confirmés par son étiquette.

Q3 : Le remplacement de l'A20B-3300-0448 nécessite-t-il des modifications des paramètres du servo ?

Les paramètres des servos pour tous les axes résident dans la SRAM principale de la CNC. Après avoir installé le remplacement, la CNC recharge tous les paramètres et rétablit la communication FSSB. Vérifiez la réponse du servo sur tous les axes concernés avant de retourner en production.
