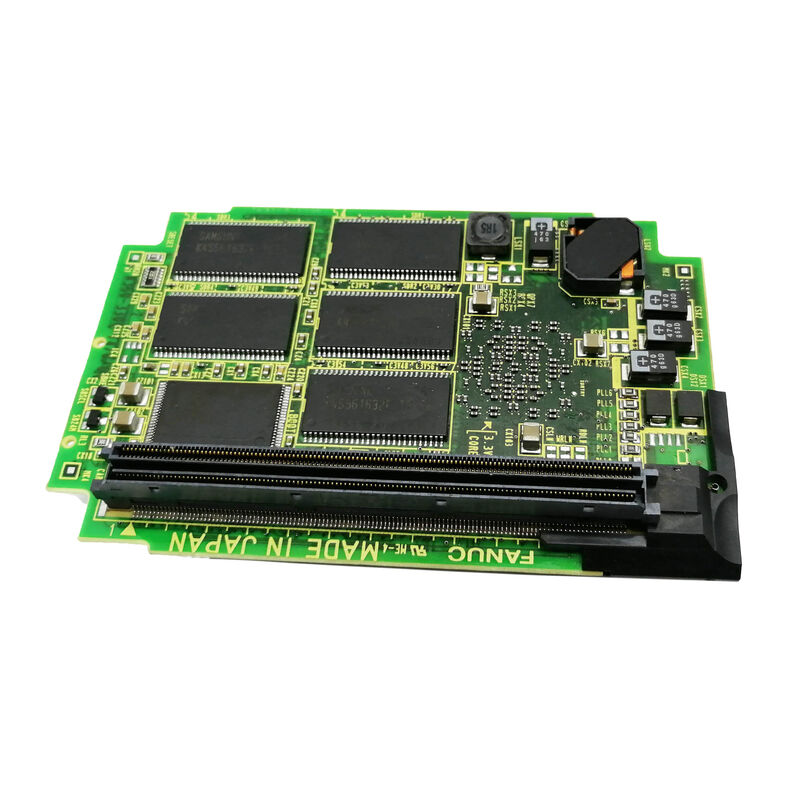

A20B-3300-0470 Fanuc PCB Board A20B33000470 A2OB-33OO-O47O Les produits de base sont les suivants:

A20B-3300-0470 FANUC B2 Pentium CPU Module 64 MB DRAM / Série 16i-B et 18i-B / Prédécesseur de B3 / 0 ̊60°C

Le processeur Pentium de 64 Mo pour la série 16i-B/18i-B

DNC Electronics confirme l'A20B-3300-0470: " Processeur B2 + DRAM Module Série 16i et 18i commandes. CPU Pentium avec 64MB DRAM modèle B.Monté sur les commandes de la série 16i et 18i de la génération ultérieure du modèle B. "

Les modules A20B-3300-0470 (B2, 64 Mo) et A20B-3300-0471 (B3, 128 Mo) sont les deux modules de processeur disponibles pour les plates-formes FANUC Série 16i-B et 18i-B:

The B2 (0470) at 64MB bridges between the Pentium MMX generation's 16MB and the B3's 128MB — providing substantial working memory headroom for the 16i-B and 18i-B without the maximum 128MB capacity of the B3 generation.

Principales spécifications

64 Mo de DRAM

La DRAM de 64 Mo du module B2 fournit une mémoire de travail suffisante pour les configurations CNC 16i-B/18i-B standard à modérément complexes:

Ensembles d'options logicielles standard:Les options 16i-B/18i-B les plus couramment installées ‡ tapage rigide, AICC, transformations à 5 axes, servo tuning ‡ fonctionnent confortablement dans la mémoire de travail allouée de 64 Mo.

Complicité typique du programme:Les programmes G-code pour les applications typiques des centres d'usinage et des centres de tournage s'exécutent à partir de 64 Mo sans contraintes de mémoire en ce qui concerne la profondeur de vision ou la vitesse d'exécution.

Affichage et fonctions du système:La gestion de l'affichage, les fonctions de diagnostic et la communication en série du CNC fonctionnent tous dans les 64 Mo pour les configurations de système standard.

Pour les systèmes 16i-B les plus sélectionnés, le module B3 (0471) de 128 Mo offre un espace supplémentaire mais le B2 de 64 Mo est la spécification correcte pour les configurations de système qui l'utilisent.

Scénarios d'application

défaut du processeur 16i-B CNC B2:Un CNC FANUC série 16i-B avec un module CPU B2 développe des pannes au niveau du processeur.

Remplacement du module autonome 18i-B:Une série 18i-B CNC avec une carte principale autonome A20B-3200-042x nécessite le remplacement du module CPU B2.

Questions fréquentes

Q1: Quelle est la différence entre B2 (A20B-3300-0470, 64MB) et B3 (A20B-3300-0471, 128MB)?

Les deux fonctionnent sur la plate-forme de la série 16i-B/18i-B avec un traitement de classe Pentium.Le B3 prend en charge des configurations 16i-B/18i-B plus sélectionnées et sert également le 21i-B (0471 est confirmé pour 16i-B)Le B2 est spécifiquement le module de 64 Mo pour 16i-B et 18i-B sans la mémoire étendue du B3.

Q2: Est-ce que l'A20B-3300-0470 (B2) est un remplacement approprié pour le module Pentium MMX A20B-3300-0600 antérieur?

Les deux A20B-3300-0600 (Pentium MMX, 16MB) et A20B-3300-0470 (B2, 64MB) sont utilisés dans la série 16i-B/18i-B.Si le 0470 peut se brancher directement où le 0600 a été monté dépend de la spécification de prise de la carte principale. Confirmez à partir de la documentation matérielle applicable avant de remplacer.

Q3: Le remplacement d'A20B-3300-0470 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres et les programmes CNC se trouvent dans les modules SRAM et FROM séparés de la carte CPU. Le remplacement d'A20B-3300-0470 n'affecte pas les données stockées.le CNC démarre de FROM et lit les paramètres de SRAM normalement.

Q4: Est-il possible d'installer A20B-3300-0470 dans une carte principale conçue pour B3 (A20B-3300-0471)?

Les modules B2 et B3 sont des modules de capacité différents pour une même plateforme. Whether a B2 module is compatible in a main board socket that supports the B3 depends on the memory interface specification — a B2 may function correctly but only provide 64MB working memory rather than 128MB. Confirmer à partir de la documentation matérielle de FANUC 16i-B avant d'installer un module de capacité inférieure en remplacement.
