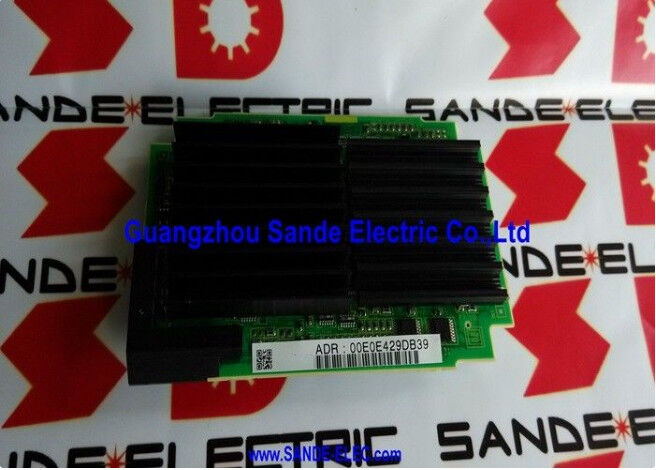

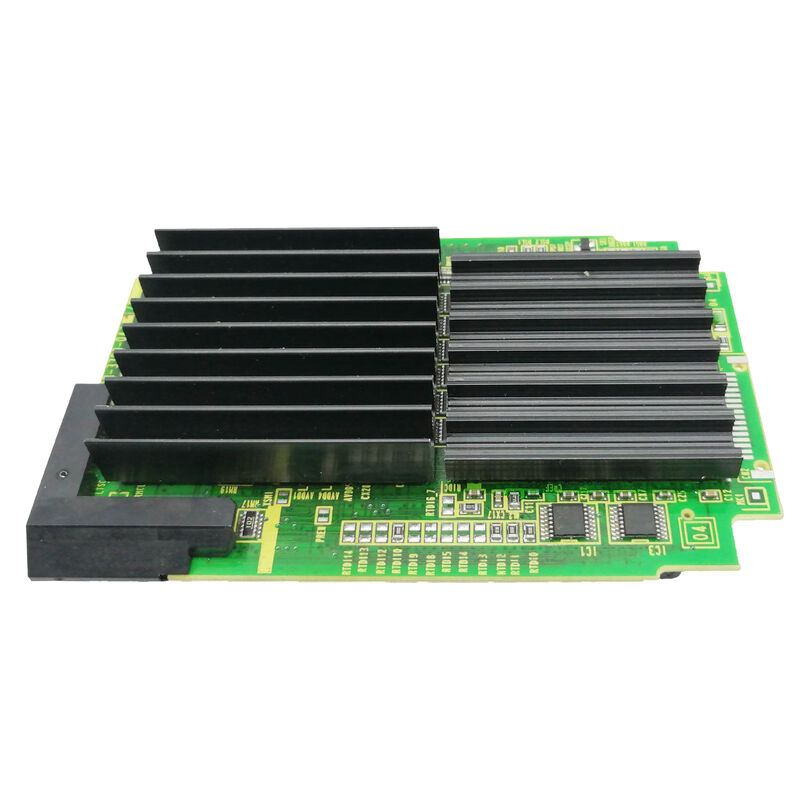

A20B-3300-0471 Planche à PCB Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 FANUC Module de processeur de génération B3 128 MB DRAM / série 16i-B / 18i-B / 21i-B / mémoire complète de génération B

B3 ️ Pleine mémoire pour la génération i-B

L'A20B-3300-0471 est le module CPU à mémoire maximale pour les plates-formes CNC de la génération FANUC i-B.il double la mémoire de travail du module B2 (A20B-3300-0470) et fournit huit fois la mémoire des modules Pentium MMX originaux qui ont d'abord servi ces plateformes.

Cette capacité de 128 Mo n'est pas un luxe ∙ c'est la spécification appropriée pour les systèmes CNC des séries 16i-B, 18i-B et 21i-B qui sont:

Pleinement optionnel:Des options logicielles avancées, y compris AICC (AI Contour Control), des transformations à 5 axes, l'optimisation du servo, la vérification graphique et d'autres, ajoutent chacune à l'empreinte logicielle CNC.Un CNC i-B entièrement optionnel bénéficie de la mémoire de 128 Mo du module B3.

Fonction PC activée:La série i-B CNC prend en charge une fonction PC intégrée pour les applications HMI personnalisées, la collecte de données et le DNC.Le logiciel de fonctionnement du PC s'exécute dans la même mémoire de travail que le noyau CNC..

Au service de la plateforme 21i-B:Le 21i-B est une plate-forme plus complexe que le 16i-B/18i-B. Le B3 est le seul module CPU confirmé couvrant les trois: 16i-B, 18i-B et 21i-B. Le B2 (0470) est confirmé pour 16i-B et 18i-B seulement.

Principales spécifications

B2 contre B3

Le choix entre B2 (A20B-3300-0470) et B3 (A20B-3300-0471) dépend de la configuration CNC installée:

Pour un remplacement simple: correspondre à la désignation du module installé. Un CNC configuré avec un B2 a été validé avec 64MB. Un CNC avec un B3 utilise l'intégralité des 128MB.Le remplacement sans révision de la conception peut fonctionner dans un sens (B3 dans une fente B2, fournissant effectivement plus de mémoire que nécessaire) mais pas l'autre (B2 dans un emplacement B3 fournirait la moitié de la mémoire attendue).

Scénarios d'application

défaut du module CPU CNC 21i-B:Un centre d'usinage de la série 21i-B de FANUC développe des défauts au niveau du processeur. Le A20B-3300-0471 est confirmé comme le module B3 correct. Le remplacement rétablit le traitement du processeur de 128 Mo.

Mise à niveau de la mémoire CNC 16i-B:Un CNC de la série 16i-B exécutant actuellement un module B2 (64 Mo) est mis à niveau vers B3 (128 Mo) lorsque des options logicielles supplémentaires sont installées qui nécessitent plus de mémoire de travail.

Questions fréquentes

Q1: L'A20B-3300-0471 (B3, 128 Mo) est-il compatible avec une fente de carte principale 16i-B conçue pour le B2 (64 Mo)?

Le B3 de 128 Mo fournit plus de mémoire que le B2. Dans la plupart des cas, le B3 est un remplacement compatible dans une fente conçue pour le B2 – la plus grande mémoire ne cause pas de problèmes de compatibilité.Le CNC bénéficiera d'une mémoire de travail supplémentaire. Confirmer à partir de la documentation matérielle FANUC 16i-B si une contrainte de mémoire minimale ou maximale s'applique.

Q2: Quel est le principal avantage de B3 (128 MB) par rapport aux modules Pentium MMX antérieurs (16 ¢ 32 MB)?

Le B3 fournit 4×8 fois plus de mémoire de travail que la génération Pentium MMX (16MB ou 32MB).et un programme complexe de traitement anticipé pour fonctionner sans pression sur la mémoire, offrant des performances CNC plus stables et cohérentes sur l'ensemble d'options installées.

Q3: Le remplacement de l'A20B-3300-0471 a-t-il une incidence sur les paramètres ou les programmes CNC?

Les paramètres et les programmes CNC se trouvent dans des modules SRAM et FROM séparés du module CPU. Le remplacement de A20B-3300-0471 n'affecte pas les données stockées.le CNC démarre de FROM et lit les paramètres de SRAM automatiquement.

Q4: L'A20B-3300-0471 est-il également utilisé dans la série 21i-A (modèle A) ou uniquement dans la série 21i-B?

La désignation B3 identifie spécifiquement la plate-forme matérielle de génération B. Le 21i-A (Modèle A) utilisait des spécifications de module de processeur différentes de celles du 21i-B.A20B-3300-0471 est confirmé pour la génération B (21i-B) ¢ pas pour la génération A (21i-A)- Confirmez à partir de la documentation matérielle si le système installé est 21i-A ou 21i-B avant de commander.

Q5: Quels fournisseurs et conditions de garantie sont disponibles pour A20B-3300-0471?

Plusieurs spécialistes de FANUC confirment la disponibilité: DNC Electronics (fournisseur direct et échange, stock 16i-B/18i-B maintenu), fanuc-controller.com (garantie de 12 mois),Co. de l'automatisation industrielle (en stock)MRO Electric offre une garantie de 2 ans sur les unités réparées.
