A20B-3300-0475 Fanuc carte de PCB A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | Module CPU FANUC A3 — 128 Mo de DRAM intégrée / Carte processeur CNC haute capacité / Série A20B-3300

128 Mo de DRAM — Une étape générationnelle importante

Le suivi de la capacité DRAM de la série de modules CPU A20B-3300 montre l'évolution des capacités de traitement CNC de FANUC. Les générations précédentes emportaient 8 Mo, puis 16 Mo, puis 32 Mo de DRAM. L'A20B-3300-0475 apporte 128 Mo de DRAM intégrée, une avancée substantielle qui reflète les exigences des plates-formes CNC FANUC plus récentes.

La mémoire de travail de 128 Mo permet :

Tampons d'anticipation du programme plus importants :La CNC peut mettre en mémoire tampon davantage de blocs de code G avant le point de coupe, permettant une exécution fluide à des avances élevées, même avec des programmes de parcours d'outil complexes et denses.

Programmes PMC plus sophistiqués :La logique de séquence machine avancée, la gestion des communications multi-périphériques et le traitement conditionnel complexe imposent des exigences plus élevées à l'environnement de mémoire de travail du processeur.

Système d'exploitation amélioré et logiciel en option :Chaque génération de logiciels CNC FANUC s'agrandit à mesure que de nouvelles fonctionnalités sont intégrées. La mémoire de travail de 128 Mo héberge l'image logicielle complète de la plate-forme CNC sans compromis.

Spécifications clés

DRAM intégrée — Une carte, fonction complète

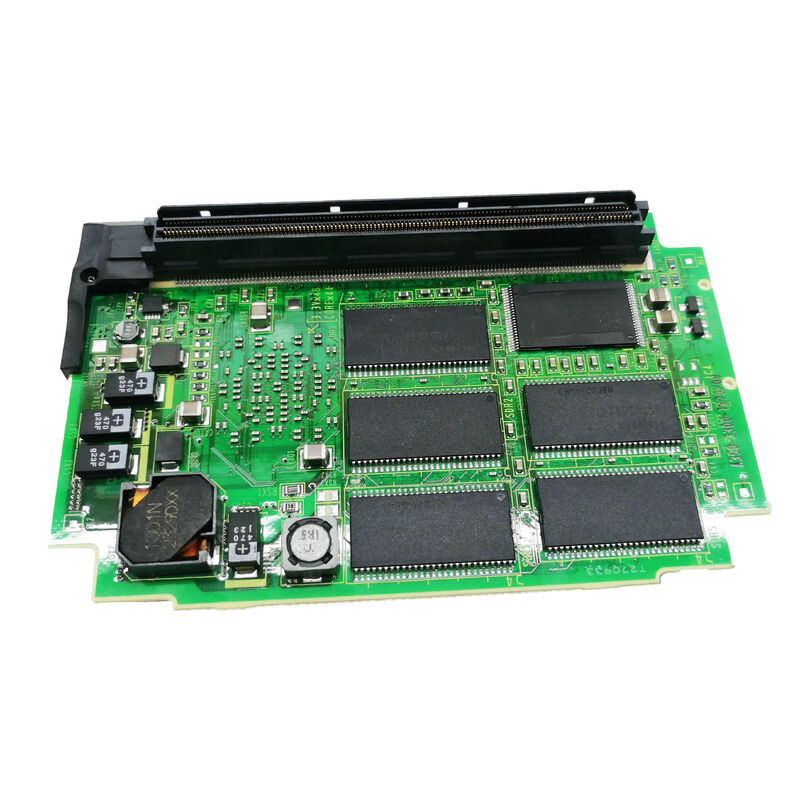

L'A20B-3300-0475 intègre les 128 Mo de DRAM directement sur le PCB de la carte CPU. Aucun module d'extension DRAM séparé n'est requis. L'allocation complète de la mémoire de travail est livrée dans un seul numéro de pièce.

Cette intégration simplifie le service système. Lorsqu'un problème de carte CPU ou de mémoire de travail est suspecté, le remplacement A20B-3300-0475 résout les deux en une seule opération. Une seule carte en stock couvre à la fois les modes de défaillance du processeur et de la DRAM, réduisant ainsi la gamme de pièces de rechange nécessaires.

Scénarios d'application

Échec du démarrage CNC avec la carte principale A3 :Un système CNC FANUC avec une configuration de carte principale A3 ne parvient pas à terminer sa séquence de démarrage. Des codes d'alarme liés à la mémoire apparaissent. La carte CPU A20B-3300-0475 est remplacée en tant que module combiné CPU et DRAM. La CNC reprend son fonctionnement normal après avoir installé le remplacement.

Carte de rechange pour équipements de production de grande valeur :Un centre d'usinage exécutant une plate-forme CNC FANUC avec des exigences de processeur DRAM de 128 Mo conserve un A20B-3300-0475 comme pièce de rechange critique. La carte est disponible immédiatement en cas de panne du module CPU, réduisant ainsi le temps de réparation jusqu'à la production de quelques jours à quelques heures.

FAQ

Q1 : En quoi le A20B-3300-0475 diffère-t-il du A20B-3300-0471 (également 128 Mo de DRAM) ?

Les deux sont des modules CPU DRAM de 128 Mo, mais ils portent des désignations de type de carte différentes : le -0475 est du type A3 ; le -0471 est le type i-B3 pour les systèmes 15i/16i/18i/21i modèle B. Ces différentes désignations indiquent différentes interfaces de connecteurs physiques adaptées à différentes générations de cartes principales. Ils ne sont pas interchangeables : faites toujours correspondre le type de carte CPU à la désignation de la carte principale du système CNC spécifique.

Q2 : L'A20B-3300-0475 inclut-il un logiciel système CNC ?

Le logiciel du système CNC est stocké dans des modules FROM (Flash ROM) – des cartes enfichables séparées dans le système de contrôle FANUC. L'A20B-3300-0475 fournit uniquement le cœur de traitement et 128 Mo de mémoire de travail. A la mise sous tension, la CNC recharge son logiciel depuis les modules FROM dans la DRAM de la carte CPU. Le remplacement de la carte CPU n'affecte pas le contenu FROM ni les paramètres stockés dans la SRAM.

Q3 : L'A20B-3300-0475 peut-il être utilisé pour mettre à niveau un système exécutant auparavant une carte CPU de capacité DRAM inférieure ?

Cela dépend si l'emplacement pour carte CPU de la carte principale est conçu pour le type de carte A3 et si la version du logiciel CNC prend en charge 128 Mo de mémoire de travail. L'utilisation d'une carte de plus grande capacité dans un système qui fonctionnait auparavant avec moins de DRAM n'est pas dangereuse si la compatibilité physique est confirmée. Cependant, le logiciel système doit être capable de gérer la totalité des 128 Mo — vérifiez à partir de la documentation matérielle et logicielle de la CNC avant de l'installer en tant que mise à niveau plutôt qu'en remplacement à l'identique.

Q4 : Quelle est la procédure correcte après avoir installé l'A20B-3300-0475 ?

Après avoir installé la carte CPU, mettez la CNC sous tension et observez la séquence de démarrage. Le système doit terminer l'initialisation, charger son logiciel depuis FROM et lire ses paramètres depuis SRAM. Vérifiez que tous les axes, fonctions PMC et options de communication fonctionnent correctement. Si le contenu FROM ou les paramètres SRAM sont manquants, restaurez à partir de la sauvegarde. Documentez le remplacement dans le carnet de maintenance de la machine.

Q5 : Existe-t-il d'autres variantes de module CPU A3 que l'A20B-3300-0475 dans la série A20B-3300 ?

Oui. Au sein de la série A20B-3300, plusieurs modules CPU portent la désignation de type A3 avec différentes capacités DRAM. Le -0475 est la variante de 128 Mo. D'autres variantes A3 peuvent transporter différentes tailles de DRAM. Vérifiez toujours le type de carte (A3) et la capacité DRAM sur l'étiquette du module installé avant de commander — la correspondance des deux garantit que le remplacement répond à toutes les spécifications du module d'origine.
