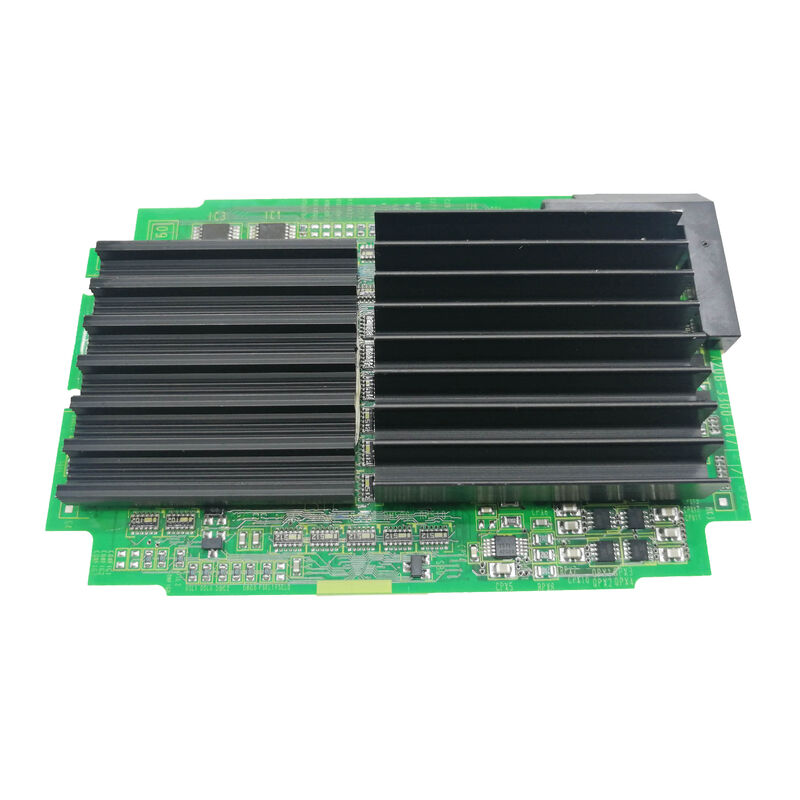

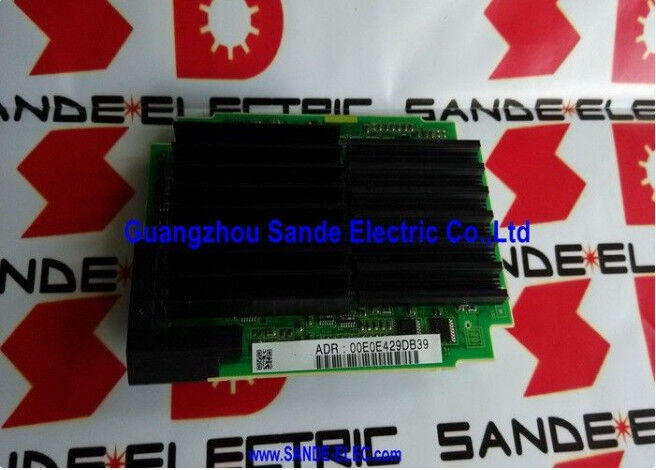

A20B-3300-0478 Fanuc carte de PCB A20B33000478 A2OB-33OO-O478

A20B-3300-0478 | Module complémentaire servo FANUC FSSB — 30i / 31i / 32i / R-30i / extension servo fibre optique / DSP multi-axes

Module complémentaire FSSB — Extension de la capacité des axes servo

La série 30i/31i/32i est la plate-forme CNC la plus performante de FANUC, conçue pour les machines ayant les exigences de nombre d'axes les plus exigeantes. L'A20B-3300-0478 est un module complémentaire de servo qui étend la capacité de l'axe servo FSSB du système FS30i au-delà de ce que fournit la carte principale de base seule.

La nécessité de ce module complémentaire découle du profil d'application du 30i/31i/32i. Une CNC FANUC Série 30i peut théoriquement gérer jusqu'à 32 axes d'asservissement sur plusieurs trajectoires. Les canaux FSSB de base sur la carte principale desservent un nombre défini d'axes. Pour les configurations qui vont au-delà de cette capacité de base (systèmes d'usinage multi-trajets, applications robotiques avec de nombreuses articulations, machines-outils composées complexes), l'A20B-3300-0478 fournit des canaux FSSB supplémentaires.

Spécifications clés

Compatibilité R-30i — Robot et CNC sur la même plateforme

Le R-30i est le contrôleur de robot FANUC pour les gammes Arc Mate, LR-Mate et de nombreuses autres familles de robots industriels FANUC. Le fait que l'A20B-3300-0478 serve à la fois la CNC 30i et le contrôleur de robot R-30i reflète l'architecture matérielle partagée des plates-formes phares de FANUC.

La CNC FS30i et le robot R-30i utilisent la même architecture FSSB pour le contrôle des axes servo :

• Dans la CNC : FSSB se connecte aux servomoteurs Alpha-i SVM pour les axes de machines-outils
• Dans le robot : le FSSB se connecte aux servomoteurs communs du robot

Un seul module A20B-3300-0478 peut servir l'une ou l'autre application : fournissant une extension d'axe FSSB pour un centre d'usinage 30i ou un robot industriel FANUC utilisant le contrôleur R-30i.

Scénarios d'application

Système d'usinage CNC 30i à grand nombre d'axes :Une CNC FANUC série 30i contrôle un centre d'usinage composé à 9 axes - plus d'axes que les canaux FSSB de la carte principale de base ne peuvent servir. L'A20B-3300-0478 fournit les canaux FSSB supplémentaires nécessaires au nombre d'axes étendu.

Défaut du module servo du robot R-30i :Un robot industriel FANUC piloté par le R-30i développe des défauts de communication FSSB sur un ou plusieurs axes articulaires. Le module complémentaire de servo A20B-3300-0478 est identifié comme étant le défaut. Le remplacement rétablit la communication FSSB complète avec tous les disques communs.

FAQ

Q1 : Comment l'A20B-3300-0478 se connecte-t-il physiquement à la carte principale 30i ?

L'A20B-3300-0478 est un module enfichable qui s'installe horizontalement sur la carte CPU principale du 30i/R-30i, de la même manière qu'une carte optionnelle se branche sur une carte principale. Il tire ses signaux d'alimentation et de contrôle via le connecteur carte à carte et fournit ses connecteurs à fibre optique FSSB pour les connexions de chaîne de servocommande.

Q2 : Quels servomoteurs se connectent à l'A20B-3300-0478 ?

L'A20B-3300-0478 fournit des sorties fibre optique FSSB qui se connectent aux modules de servomoteur FANUC Alpha-i (série A06B-6114 αis, série A06B-6096 Alpha SVM, etc.) dans une topologie en guirlande. Chaque canal FSSB du module complémentaire peut desservir plusieurs disques connectés en série.

Q3 : Le remplacement de l'A20B-3300-0478 nécessite-t-il des modifications des paramètres du servo ?

Non. Tous les paramètres d'asservissement des axes desservis par ce module complémentaire résident dans la SRAM principale de la CNC ou du contrôleur de robot. Après avoir installé le remplacement, le système rétablit la communication FSSB avec tous les variateurs connectés et applique automatiquement les paramètres existants.

Q4 : A20B-3300-0478 est-il interchangeable entre les applications CNC (30i) et robot (R-30i) ?

Le module matériel est confirmé pour les contrôleurs de robot CNC 30i/31i/32i et R-30i. Cependant, la configuration spécifique (nombre de canaux FSSB, paramètres logiciels) peut différer entre les applications CNC et robotiques. Confirmez dans le manuel de maintenance applicable que la même variante de module est correcte pour les deux applications avant d'effectuer une substitution croisée.

Q5 : Quelle est la différence entre A20B-3300-0478 et les cartes Axis (A20B-3300-063x) ?

Les cartes d'axe A20B-3300-063x (0635/0638) sont les modules de contrôle d'axe de base pour les plates-formes CNC FANUC bas de gamme (0i-D et associées). L'A20B-3300-0478 est un module d'extension de servo complémentaire spécifiquement destiné aux plates-formes FS30i et R-30i, qui disposent déjà de canaux FSSB de base sur la carte principale et nécessitent ce module complémentaire pour un nombre d'axes étendu. Ils servent différents niveaux de plate-forme CNC.
