A20B-3300-0551 | Module d'interface utilisateur graphique FANUC — 128 Mo DRAM / Carte processeur GUI / Affichage CNC et fonction PC / Série A20B-3300

Module GUI — Traitement graphique dédié

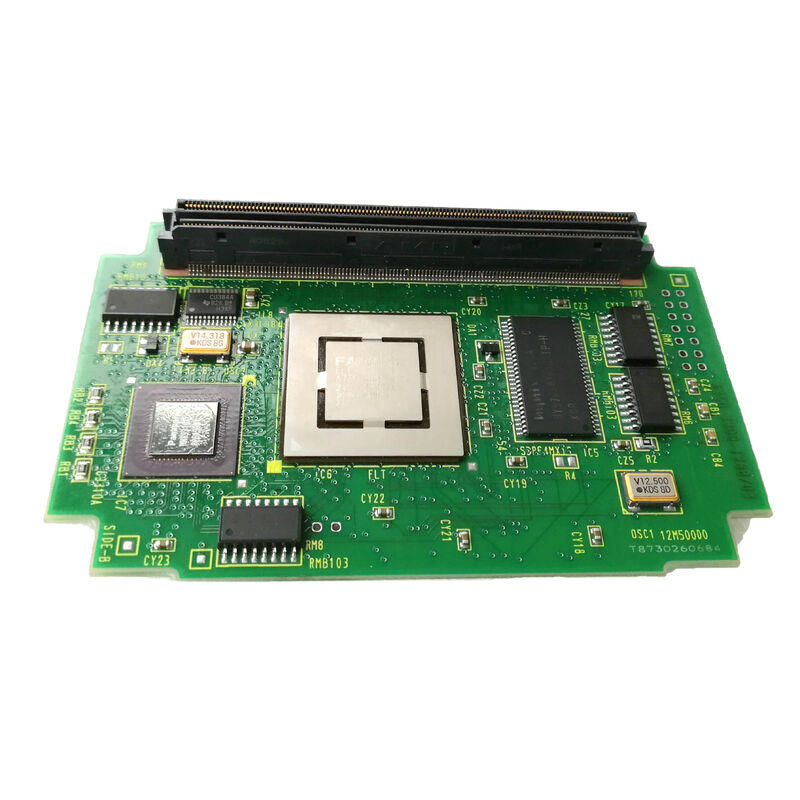

L'A20B-3300-0551 n'est pas un module CPU à usage général — c'est unModule d'interface utilisateur graphiquedédié aux fonctions de traitement de l'affichage et d'interface graphique. Alors que le module CPU principal de la CNC gère l'interpolation du programme, le contrôle des axes et la coordination du système, le module GUI prend la responsabilité de l'interface visuelle de l'opérateur.

Cette séparation fonctionnelle offre un avantage architectural essentiel : l'expérience d'affichage de l'opérateur reste fluide et réactive même lorsque le processeur principal de la CNC est fortement chargé de calculs multi-axes complexes. Chaque processeur gère son propre domaine sans rivaliser pour le temps de traitement.

Spécifications clés

Module GUI A20B-3300 vs module CPU - Fonctions complémentaires

La série A20B-3300 contient à la fois des modules CPU généraux (comme le module 486 A20B-3300-0293 et ​​le module Pentium A20B-3300-0312 décrits dans cette série) et des modules fonctionnels spécialisés comme le A20B-3300-0551.

La relation au sein d'une configuration CNC :

Module CPU principal :Exécution de programme, interpolation de mouvement, échelle PMC, communication servo, coordination système.

Module interface graphique (A20B-3300-0551) :Rendu d'affichage, interface opérateur, retour graphique, applications de fonctions PC.

Les deux se branchent sur la même carte principale mais servent des domaines de traitement indépendants. Un défaut dans le module GUI peut perturber l'affichage de l'opérateur pendant que la CNC continue l'usinage - et vice versa.

Scénarios d'application

Défaut module GUI sur CNC avec fonction PC :Une CNC FANUC avec fonction PC développe des problèmes d'affichage : l'interface graphique devient lente, l'affichage de la trajectoire d'outil ne parvient pas à s'afficher ou la fonction PC plante. La CNC continue l'usinage normalement. Le module GUI A20B-3300-0551 est identifié comme étant le défaut. Le remplacement restaure les performances de l'affichage et des fonctions du PC.

Remise à neuf d'écran CNC :La qualité de l'affichage graphique d'un système CNC FANUC s'est dégradée au fil des années de service. Le module GUI A20B-3300-0551 est remplacé dans le cadre d'une actualisation du système d'affichage.

FAQ

Q1 : Quels systèmes CNC utilisent le module GUI A20B-3300-0551 ?

La capacité DRAM de 128 Mo de l'A20B-3300-0551 et la désignation « Module GUI » indiquent une configuration axée sur l'affichage hautes performances, cohérente avec les systèmes CNC de génération FANUC iB avec fonction PC ou options d'affichage haute résolution. Confirmez le modèle CNC applicable dans la documentation matérielle de la carte principale hôte.

Q2 : Le remplacement de l'A20B-3300-0551 affecte-t-il les paramètres CNC ou les programmes de pièces ?

Les paramètres CNC et les programmes pièce résident dans les modules de mémoire SRAM et FROM sur la carte principale – et non dans le module GUI. Le remplacement de l'A20B-3300-0551 n'affecte pas ces valeurs stockées. Après avoir installé le remplacement, les fonctions d'affichage et d'interface graphique sont restaurées. La capacité d'usinage de la CNC n'a jamais été affectée par le défaut du module GUI.

Q3 : Que se passe-t-il si le module GUI A20B-3300-0551 tombe en panne pendant que la CNC exécute un programme ?

Si le module GUI tombe en panne pendant la production, les fonctions d'usinage de la CNC continuent — le processeur principal, les axes servo et le PMC ne sont pas affectés. L'écran opérateur peut devenir non fonctionnel ou irrégulier, rendant impossible la surveillance du programme ou l'interaction avec la CNC depuis le panneau de commande. La machine doit être arrêtée en toute sécurité dès que possible pour remplacer le module défectueux.

Q4 : 128 Mo sont-ils suffisants pour les applications de fonctions PC modernes ?

Les 128 Mo de DRAM du A20B-3300-0551 étaient généreux pour la fonction PC de la génération FANUC iB. Pour les applications PC conçues et qualifiées pour cette génération de CNC, 128 Mo fournissent une mémoire suffisante. L'exécution d'un logiciel PC moderne non qualifié pour cette génération de CNC FANUC n'est pas recommandée, quelle que soit la mémoire disponible — utilisez uniquement un logiciel qualifié par FANUC et par le constructeur de machines pour la fonction PC.
