FANUC A20B-3300-0601 | Module CPU série 16iB/18iB — SDRAM 32 Mo/carte PCB enfichable

Le cerveau du processeur des 16iB et 18iB — Configuration SDRAM de 32 Mo

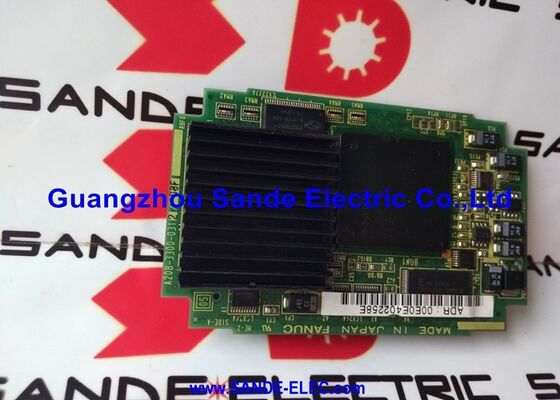

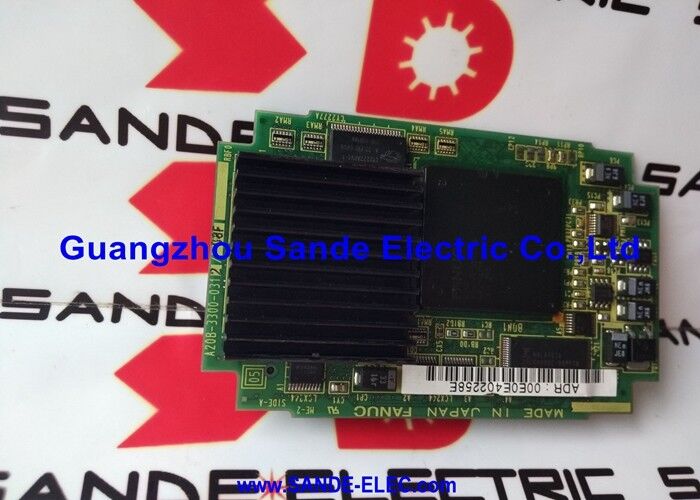

L'A20B-3300-0601 est la carte module CPU enfichable pour les contrôleurs CNC séries 16iB et 18iB de FANUC. Il contient 32 Mo de SDRAM et s'insère dans la carte mère principale du processeur de l'unité de contrôle, où il fournit le processeur et la mémoire de travail à partir desquels la CNC fonctionne. Toutes les exécutions de cycles CNC, l'interpolation, la génération de commandes d'asservissement, la gestion IHM et le traitement des tâches en arrière-plan passent par ce module.

Les modules CPU de la série A20B-3300 se différencient par leur capacité SDRAM ou DRAM. La variante -0600 fournit 16 Mo ; le -0601 fournit 32 Mo de SDRAM. La configuration de 32 Mo est spécifiée pour les applications 16iB et 18iB les plus exigeantes : systèmes multi-axes, environnements de programme complexes ou configurations dans lesquelles une marge de mémoire de travail supplémentaire prend en charge des fonctions CNC et des logiciels en option plus sophistiqués.

Le module est une carte enfichable plutôt qu'une carte autonome : il se connecte à la carte mère du processeur principal via son connecteur de bord, occupant une position définie sur cette carte. La carte CPU principale fournit l'alimentation et l'interconnexion du système ; l'A20B-3300-0601 fournit le cœur de traitement et sa SDRAM.

Spécifications clés

-0600 vs -0601 — La capacité de mémoire détermine la variante

Ces deux variantes ne sont pas interchangeables sans confirmer les besoins en mémoire du système CNC. Le remplacement doit correspondre à la capacité et au type de mémoire de la variante installée. L'installation d'un module de 16 Mo alors qu'un module de 32 Mo était requis peut entraîner des échecs de démarrage ou une disponibilité manquante des fonctions si le logiciel CNC nécessite une configuration de mémoire plus grande.

Notes de remplacement — Données FROM/SRAM inchangées

L'A20B-3300-0601 transporte de la SDRAM — mémoire de travail volatile. Les données du programme, les paramètres et le logiciel système de la CNC sont stockés dans le module FROM/SRAM (généralement la série A20B-3900-0xxx), et non dans cette carte CPU. Le remplacement du module CPU ne modifie pas le programme stocké ni les données de paramètres. La CNC charge ses données d'exécution depuis FROM/SRAM dans la SDRAM du module CPU à chaque mise sous tension. Une sauvegarde à jour de toutes les données CNC est toujours recommandée avant tout remplacement de PCB, mais le risque de perte de données lié au remplacement du module CPU seul est inférieur à celui du module FROM/SRAM.

FAQ

Q1 : Quelle est la différence fonctionnelle entre l'A20B-3300-0600 (16 Mo) et l'A20B-3300-0601 (32 Mo) ?

Les deux sont des modules CPU pour les 16iB et 18iB. La SDRAM de 32 Mo du -0601 fournit plus de mémoire de travail pour l'environnement d'exécution actif de la CNC - utile pour les systèmes multi-axes complexes, les programmes volumineux ou les fonctions optionnelles qui nécessitent une marge de mémoire d'exécution supplémentaire. La configuration matérielle du système CNC installé indique quelle variante est requise. La substitution de -0600 là où -0601 est requis peut produire des erreurs de fonctionnement ou de démarrage limitées.

Q2 : L'A20B-3300-0601 stocke-t-il les paramètres ou les programmes CNC ?

Non. La SDRAM est volatile : toutes les données sont perdues à la mise hors tension. Les paramètres CNC, les programmes, les décalages d'outils et le logiciel système sont stockés dans FROM et dans une SRAM alimentée par batterie (généralement sur un module A20B-3900-xxxx séparé). Le module CPU charge ces données du module FROM/SRAM dans sa SDRAM à chaque démarrage. Le remplacement du module CPU ne modifie pas la configuration des données stockées dans la CNC.

Q3 : La CNC démarre mais affiche des alarmes d'erreur de mémoire. L'A20B-3300-0601 est-il la cause probable ?

Les pannes du module SDRAM peuvent produire des alarmes d'erreur de mémoire au démarrage — la CNC détecte que la mémoire de travail ne répond pas correctement lors de son autotest à la mise sous tension. Cependant, des erreurs de mémoire au démarrage se produisent également à cause de batteries de secours SRAM épuisées (qui affectent FROM/SRAM, pas cette carte) ou de données FROM corrompues. Distinguer par code d'alarme : les alarmes pointant vers des défauts de DRAM ou de mémoire de travail pointent vers ce module ; Les alarmes SRAM ou FROM pointent vers le module FROM/SRAM.

Q4 : La CNC doit-elle être configurée après le remplacement de l'A20B-3300-0601 ?

Si seul le module CPU est remplacé et que le module FROM/SRAM est conservé intact, les paramètres CNC et le logiciel se chargent normalement à partir de FROM/SRAM. La CNC devrait reprendre son état configuré à la prochaine mise sous tension. Confirmez que tous les paramètres et fonctions sont intacts en vérifiant les pages de paramètres CNC et en vérifiant le fonctionnement des E/S et du variateur avant de retourner en production.

Q5 : D'où provient l'A20B-3300-0601 ?

Via le marché secondaire des pièces CNC FANUC 16iB/18iB — revendeurs de circuits imprimés FANUC i-series, spécialistes de la réparation CNC et fournisseurs excédentaires testés. Confirmez A20B-3300-0601 (SDRAM 32 Mo) sur l'étiquette du module installé. L'A20B-3300-0600 (16 Mo) n'est pas un substitut direct sans confirmer les spécifications de la mémoire du système CNC.
