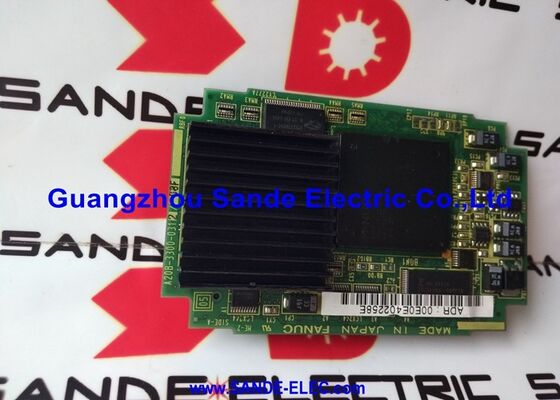

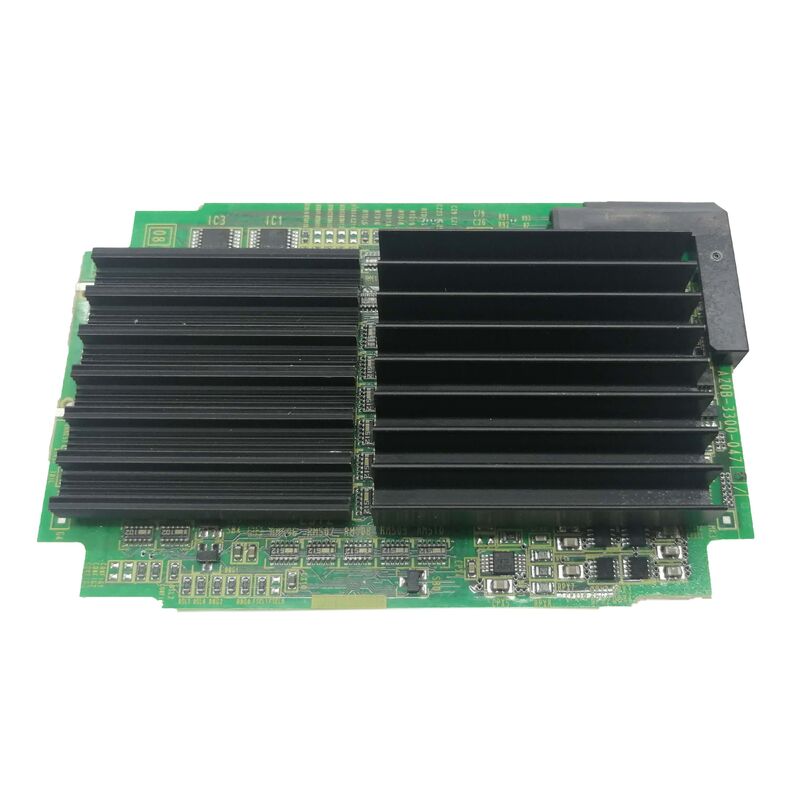

A20B-3300-0602 Fanuc PCB Board A20B33000602 A2OB-33OO-O6O2 Les composants utilisés sont les suivants:

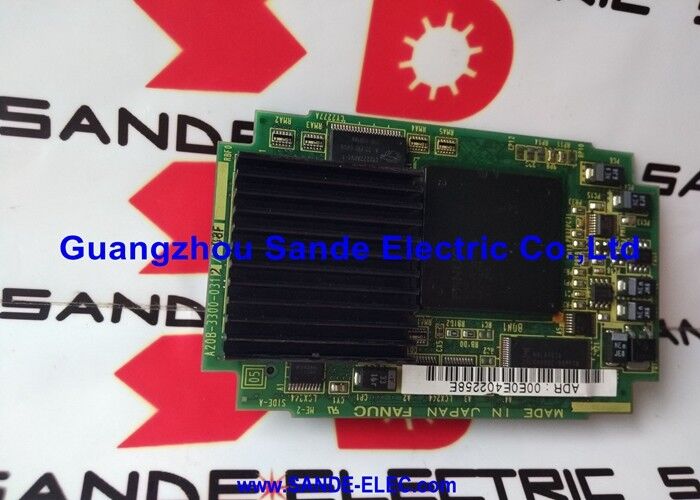

A20B-3300-0602 | Module CPU FANUC 21i-B Pentium MMX — 16 Mo de DRAM / Processeur amélioré / CNC série 21i-B / Famille A20B-3300-060x

Pentium MMX — Le Pentium amélioré

La famille A20B-3300-060x apporte le processeur Intel Pentium MMX à la plateforme FANUC Series 21i-B. Le Pentium MMX est une révision améliorée du Pentium standard, et ses améliorations offrent des avantages mesurables dans l'environnement CNC :

Cache L1 doublé :Le Pentium MMX étend le cache d'instructions sur puce de 8 Ko à 16 Ko et le cache de données de 8 Ko à 16 Ko, soit deux fois le cache sur puce du Pentium standard. Avec un cache L1 plus grand, le processeur satisfait davantage de demandes de mémoire provenant du stockage sur puce plutôt que d'attendre une DRAM externe plus lente. Pour les charges de travail CNC (boucles serrées dans la coordination des servos, l'exécution d'échelles PMC et la gestion de l'affichage), cela se traduit directement par davantage d'instructions exécutées par cycle d'horloge.

Prédiction de branche améliorée :L'unité de prédiction de branchement mise à jour du Pentium MMX anticipe mieux les sauts conditionnels dans les séquences de code. Le logiciel CNC contient une logique conditionnelle étendue (vérifications de mode, évaluation des conditions d'alarme, évaluation des barreaux d'échelle PMC) qui bénéficient toutes d'une prédiction de branchement précise.

Jeu d'instructions MMX :Alors que les 57 instructions MMX ciblent les charges de travail multimédia (vidéo, audio, graphiques 3D), leur capacité SIMD (Single Instruction, Multiple Data) peut être appliquée par les ingénieurs logiciels de FANUC pour paralléliser certains modèles de calcul dans le rendu d'affichage et le traitement anticipé.

Spécifications clés

A20B-3300-060x — Famille Pentium MMX pour la génération iB

La famille A20B-3300-060x couvre les modules Pentium MMX pour différentes plates-formes CNC iB :

Les 0602 et 0603 sont les variantes spécifiques au 21i-B au sein de la famille 060x. La distinction entre eux est la capacité de mémoire : 0602 à 16 Mo et 0603 à 32 Mo.

Les modules 0602 et 0603 représentent tous deux un chemin de mise à niveau à partir des modules Pentium standard antérieurs pour la même plate-forme 21i-B (A20B-3300-0312 : Pentium 16 Mo pour 21i-B). Le Pentium MMX offre la même fonctionnalité 16i avec des performances de cache et de prédiction de branche améliorées.

Scénarios d'application

Mise à niveau du module CPU 21i-B :Une CNC FANUC série 21i-B exécutant un module Pentium standard antérieur (A20B-3300-0312) est mise à niveau vers le module Pentium MMX A20B-3300-0602. Les performances améliorées du cache permettent un traitement des blocs plus rapide et des mises à jour d'affichage plus réactives.

Défaut du module CPU 21i-B :Une CNC série 21i-B développe des échecs de démarrage au niveau du processeur. Le module Pentium MMX A20B-3300-0602 est identifié comme étant à l'origine du défaut. Le remplacement restaure la fonction de traitement de la CNC 21i-B.

FAQ

Q1 : Quelle est la différence entre A20B-3300-0602 (Pentium MMX 16 Mo) et A20B-3300-0312 (Pentium standard 16 Mo) pour le 21i-B ?

Les deux servent la plate-forme série 21i-B avec 16 Mo de DRAM. L'A20B-3300-0312 utilise le standard Intel Pentium. L'A20B-3300-0602 utilise le processeur Intel Pentium MMX — avec un cache L1 doublé (8 Ko → 16 Ko de données, 8 Ko → 16 Ko d'instructions), une prédiction de branchement améliorée et des instructions MMX. Le Pentium MMX offre des performances de charge de travail dépendant du cache nettement meilleures sur la même fréquence d'horloge.

Q2 : A20B-3300-0602 est-il compatible avec la série 16i-B ou 18i-B, ou est-il exclusif à la 21i-B ?

A20B-3300-0602 est spécifié pour la série 21i-B. Les plates-formes 16i-B et 18i-B utilisent A20B-3300-0600 (Pentium MMX 16 Mo). Les trois variantes de CNC iB utilisent des références de module CPU différentes, bien qu'elles utilisent toutes des processeurs Pentium MMX : les exigences de connecteur ou de signal spécifiques à la plate-forme déterminent quel module correspond à quelle CNC.

Q3 : Le remplacement de A20B-3300-0602 par A20B-3300-0603 (32 Mo) offre-t-il un avantage en termes de performances ?

La DRAM supplémentaire dans l'A20B-3300-0603 fournit davantage de mémoire de travail pour le processeur CNC. Ceci est avantageux lorsque le 21i-B exécute des programmes plus volumineux, davantage d'options logicielles installées ou des fonctions GUI avancées qui consomment de la mémoire supplémentaire. Pour les configurations standards, 16 Mo suffisent. Le module de 32 Mo bénéficie aux systèmes 21i-B fortement optionnels.

Q4 : Le remplacement de l'A20B-3300-0602 affecte-t-il les paramètres ou les programmes CNC ?

Les paramètres et les programmes résident dans les modules SRAM et FROM. Le remplacement du module CPU n'affecte pas les données stockées. Après avoir installé A20B-3300-0602, la CNC démarre depuis FROM et lit les paramètres depuis SRAM.

Q5 : L'A20B-3300-0602 peut-il remplacer un ancien module CPU de classe 486 dans un système 21i-B ?

Les modules CPU pris en charge par le 21i-B sont définis par la spécification du socket de la carte principale de la plate-forme. Si la carte principale accepte les modules Pentium MMX (A20B-3300-0602), les anciens modules de classe 486 servaient une génération de plate-forme différente. La carte principale du 21i-B est adaptée aux modules de classe Pentium – confirmez dans la documentation matérielle.
