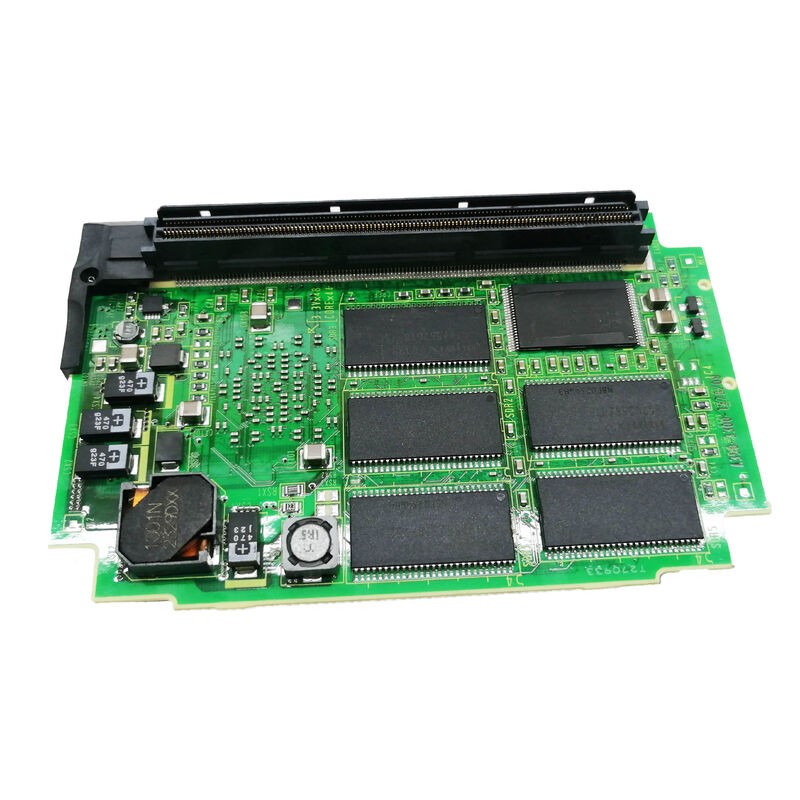

A20B-3300-0635 Fanuc carte de PCB A20B33000635 A2OB-33OO-O635

A20B-3300-0635 ∙ FANUC Axis Card A1 ∙ Servo Axis Control Module / A20B-3300-063x Famille / Interface de conduite CNC

Carte d'Axe

Une " carte d'axe " dans l'architecture CNC FANUC est un module plug-in dédié qui fournit l'interface d'axe de servo entre la carte principale du processeur CNC et les amplificateurs de servo-entraînement.ni un module de mémoire, c'est la carte de processeur spécialisée responsable spécifiquement de la communication et du contrôle du servo-axe.

Le A20B-3300-0635 (Axis Card A1) remplit les fonctions suivantes:

Maître de communication du FSSB:Génère les signaux FSSB en fibre optique (Fibre-optic Servo Serial Bus) qui commandent les amplificateurs de servo-entraînement.Cette carte transmet la commande de position à chaque entraînement d'axe et reçoit la rétroaction de l'encodeur le cycle qui ferme la boucle de position pour chaque axe contrôlé.

Traitement par coordonnées servo:La commande de position pour chaque axe doit être calculée par rapport à la position actuelle du servo, dans le système de coordonnées du CNC.La carte d'axe gère l'arithmétique qui traduit le résultat d'interpolation du CNC dans la commande d'entraînement par axe.

Interface de commande numérique du courant:Le flux de données FSSB provenant de la carte d'axe comprend non seulement les commandes de position, mais également les données de paramètres pour les boucles de commande de courant du servo-entraînement, les valeurs de gain, les réglages de mode HRV2/HRV3,et seuils de protection qui définissent le comportement dynamique de l'entraînement.

Informations clés sur le produit

A20B-3300-063x Famille de cartes Axis

La gamme A20B-3300-063x est une famille de modules Axis Card définie, avec plusieurs désignations de type:

Les désignations de type "A1, A2, A3" représentent différents niveaux de capacité ou configurations spécifiques à la plateforme au sein de cette famille de cartes Axis.Le A1 (0635) est le type de base la configuration standard qui répond aux exigences fondamentales de commande du servo-axe.

Scénarios d'application

Faute de carte d'axe sur le FANUC CNC:Un CNC FANUC développe des alarmes de communication FSSB sur des axes spécifiques. La carte d'axe A1 (A20B-3300-0635) est identifiée comme étant la faute. Le remplacement rétablit la communication servo FSSB.

Maintenance du module de commande à axe CNC:Un système FANUC CNC en cours de maintenance électronique a sa carte d'axe remplacée.

Questions fréquentes

Q1: Quelle est la différence entre la carte Axis A1 (A20B-3300-0635) et la carte Axis A2 (A20B-3300-0638)?

Le type A1 est la configuration de base de la famille de cartes 063x Axis. Le type A2 (A20B-3300-0638) est confirmé pour les applications de la série 0i-D (0i-TD/0i-MD) avec jusqu'à 4 axes, contrôle servo HRV3/HRV2.Le type A1 sert une configuration de plateforme différente dans la même architecture de carte axiale.

Q2: Combien de servo-axes est-ce que le A20B-3300-0635 prend en charge?

Le nombre d'axes pris en charge par A20B-3300-0635 dépend de sa configuration de canal FSSB spécifique.Confirmer le nombre d'axes à partir du manuel de matériel FANUC CNC applicable pour le système spécifique dans lequel A20B-3300-0635 est installé.

Q3: Le remplacement de l'A20B-3300-0635 nécessite-t-il une réentrée des paramètres de servo?

Les paramètres de servo sont situés dans la mémoire principale du CNC non dans la carte axiale.le CNC recharge les paramètres existants et rétablit la communication FSSB avec tous les servomoteursVérifiez la réponse normale du servo avant de reprendre la production.

Q4: L'A20B-3300-0635 est-il compatible avec le contrôle servo HRV3?

Vérifiez à partir du manuel de maintenance FANUC s'il est possible de prendre en charge la carte d'axe de type A1 pour HRV3.Le fait que le type A1 inclut la capacité HRV3 dépend de sa spécification matérielle spécifique..

Q5: Comment puis-je confirmer que A20B-3300-0635 est la bonne carte d'axe pour mon CNC?

Lisez le numéro de pièce sur l'étiquette de la carte installée.Références croisées avec le tableau des pièces de rechange du manuel de maintenance FANUC CNC applicable.
