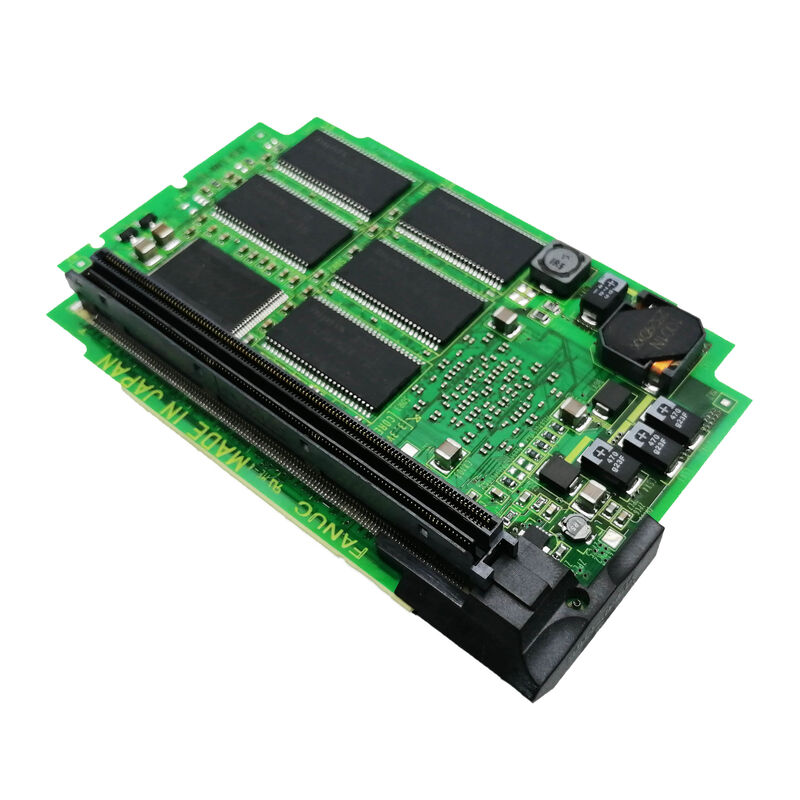

A20B-3300-0638 Fanuc carte de PCB A20B33000638 A2OB-33OO-O638 Pour le calcul de la résistance à l'usure

A20B-3300-0638 | Carte d'axe FANUC A2 — Séries 0i-D / 4 axes / HRV3-HRV2 / FSSB / 0i-TD et 0i-MD CNC

Carte d'axe A2 — Le cerveau servo pour la série 0i-D

L'A20B-3300-0638 se branche directement sur la carte principale de la série 0i-D. C'est le module qui donne au 0i-D son intelligence d'axe d'asservissement — gérant toutes les communications FSSB avec les servomoteurs et coordonnant les paramètres de contrôle actuels pour chaque axe contrôlé.

KFAS LLC confirme : "A20B-3300-0638 est utilisé dans le manuel de maintenance Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN."

La 0i-D est la CNC FANUC 0i de quatrième génération, la plate-forme CNC de milieu de gamme la plus largement déployée pour les centres de tournage et les centres d'usinage dans la fabrication mondiale. Ses performances d'asservissement ont un impact direct sur la qualité des pièces et le temps de cycle, faisant de la carte d'axe l'une des cartes les plus importantes de la pile matérielle CNC.

Spécifications clés

HRV3 et HRV2 — Réponse servo haute performance

La prise en charge par l'A20B-3300-0638 du HRV3 et du HRV2 est significative. Le contrôle HRV (High Response Vector) détermine la bande passante de la boucle de courant d'asservissement :

VRC2 :Boucle de courant mise à jour à intervalles de 62,5 μs — le mode standard à réponse élevée qui a remplacé l'ancien HRV1. Fournit une excellente rigidité d'asservissement pour la plupart des applications d'usinage CNC.

VRC3 :Boucle de courant mise à jour à intervalles de 31,25 μs — la moitié du temps de cycle du HRV2, doublant le taux de mise à jour de la boucle de courant. Cela augmente encore la rigidité du servo, réduit les erreurs de position sous les forces de coupe dynamiques et améliore la qualité de l'état de surface à des vitesses d'avance élevées.

Pour les applications d'usinage de précision — tournage à tolérances serrées, fraisage de matrices et de moules à grande vitesse — la disponibilité du HRV3 sur l'A20B-3300-0638 rend l'0i-D capable d'offrir des performances d'asservissement auparavant associées aux plates-formes CNC de niveau supérieur.

Scénarios d'application

0i-TD Défaut servo CNC :Un tour FANUC 0i-TD développe des alarmes de communication FSSB sur un ou plusieurs axes. La carte d'axe A20B-3300-0638 est identifiée comme étant en défaut. Le remplacement rétablit la communication du servo FSSB pour les quatre canaux des axes.

Maintenance de la carte des axes du centre d'usinage 0i-MD :Un centre d'usinage 0i-MD fait l'objet d'une maintenance du système de contrôle. L'A20B-3300-0638 est remplacé pour restaurer la carte d'axe dans un bon état connu.

FAQ

Q1 : A20B-3300-0638 est-il spécifique au 0i-D, ou également compatible avec le 0i-C ?

KFAS LLC confirme A20B-3300-0638 pour le manuel de maintenance 0i-Model D (0i-TD, 0i-MD) B-64305EN. Le 0i-D et le 0i-C utilisent un matériel de carte principale différent. Confirmez dans la documentation matérielle 0i-C si 0638 est spécifié pour les applications 0i-C avant de commander pour cette plate-forme.

Q2 : Quelles alarmes indiquent que l'A20B-3300-0638 est en panne ?

Les alarmes de communication FSSB (SV0401, SV0446 et codes d'erreur FSSB associés dans la liste d'alarmes 0i-D) apparaissant simultanément sur plusieurs axes — en particulier lorsque les servovariateurs et les moteurs testent correctement — indiquent la carte d'axe comme source de défaut. Les alarmes FSSB à axe unique peuvent indiquer un défaut côté variateur plutôt que celui de la carte d'axe.

Q3 : Le remplacement de l'A20B-3300-0638 nécessite-t-il des modifications des paramètres du servo ?

Non. Les paramètres d'asservissement du 0i-D (gains d'axe, réglage du mode HRV, type de moteur, type d'encodeur) sont stockés dans la SRAM principale de la CNC. Après avoir installé A20B-3300-0638, la CNC rétablit la communication FSSB et applique automatiquement les paramètres d'asservissement existants aux quatre axes.

Q4 : Quelle est la différence entre A20B-3300-0638 (carte d'axe A2) et A20B-3300-0637 (carte d'axe A3) ?

JJ Automation confirme que A20B-3300-0637 est la carte d'axe A3, gérant les fonctions de contrôle d'axe dans les contrôleurs série 0i et série 30i. Le type A3 dessert une plate-forme plus large ou plus performante que le type A2. Le A2 (0638) est confirmé spécifiquement pour 0i-D (0i-TD/0i-MD). Confirmez le type de carte installée sur son étiquette — ne remplacez pas A3 par A2 ou vice versa sans vérifier la compatibilité matérielle.
