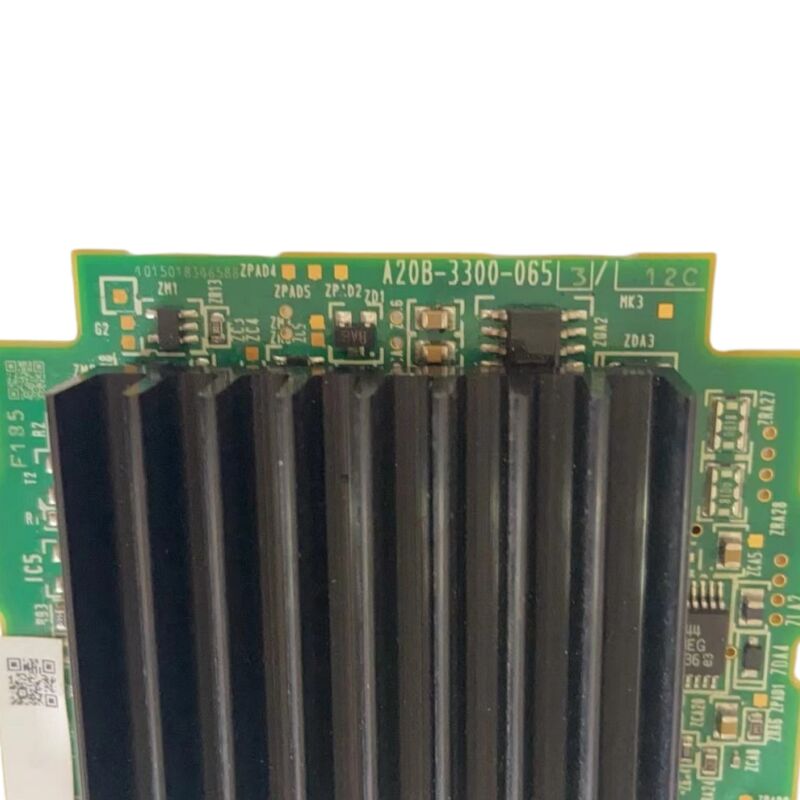

A20B-3300-0653 Fanuc carte de PCB A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653 | Module CPU A20B-3300 — Systèmes de commande CNC FANUC

Modules CPU Série A20B-3300 dans l'architecture CNC FANUC

Le A20B-3300-0653 est un module CPU de la série A20B-3300 de FANUC — la famille de modules de traitement utilisée dans les systèmes de commande CNC et robotiques FANUC. La famille A20B-3300 comprend des cartes de traitement CPU, des modules graphiques, des cartes de commande d'asservissement et des modules de mémoire haute vitesse. Le suffixe -0653 est la variante du module CPU série A2 au sein de cette famille.

Dans une unité de commande CNC FANUC, le module CPU est le cœur du traitement. Il exécute le logiciel système CNC chargé depuis les modules mémoire FROM, coordonne les tâches en temps réel (interpolation d'axes, exécution de ladder PMC, traitement de l'interface opérateur, gestion des E/S) et gère le flux de données entre les cartes fonctionnelles de l'unité de commande. Un module CPU défaillant entraîne une panne complète du système de commande — le CNC ne démarre pas ou s'arrête en cours de cycle.

Les modules de la série A20B-3300 se branchent sur la carte mère principale de l'unité de commande CNC aux côtés d'autres modules fonctionnels (mémoire FROM/SRAM, cartes de commande d'asservissement, modules graphiques). Chaque variante de suffixe A20B-3300 remplit une fonction spécifique au sein de cette architecture modulaire — le module CPU -0653 occupe la position du cœur de traitement.

Spécifications clés

Famille A20B-3300 — Sélection par suffixe

Plusieurs variantes existent au sein de la famille A20B-3300 pour différents postes fonctionnels :

• A20B-3300-0260 — Module CPU 486DX MMX pour 16i-A/18i-A/21i-A
• A20B-3300-0102 — Carte CPU RISC PowerPC pour 16i/18i/21i
• A20B-3300-0653 — Module CPU série A2 (cette carte)

Les suffixes adjacents servent différentes générations de plateformes CNC ou différentes fonctions de traitement. La similitude physique entre les variantes A20B-3300 n'indique pas la compatibilité. Confirmez le numéro de pièce exact A20B-3300-0653 sur l'étiquette de la carte installée avant de vous procurer un remplacement.

Remplacement — Sauvegarde des données avant le retrait

Le module CPU ne stocke pas les paramètres CNC — ceux-ci résident dans le module mémoire SRAM. Cependant, confirmez l'architecture spécifique de la machine avant de supposer qu'un échange de carte sans données est possible. Sauvegardez toujours toutes les données CNC (paramètres, ladder PMC, programmes) avant de retirer le module CPU d'origine, que la sauvegarde soit censée être nécessaire ou non.

Après avoir installé le remplacement, vérifiez que la séquence de démarrage du CNC se termine normalement et recherchez tout code d'alarme lié à la version du CPU avant de remettre la machine en production.

FAQ

Q1 : Que fait le A20B-3300-0653 dans l'unité de commande CNC ?

C'est le module CPU série A2 — la carte de traitement centrale qui exécute le logiciel système CNC, gère les tâches de contrôle en temps réel et coordonne le flux de données entre les modules fonctionnels de l'unité de commande. Un module CPU défaillant provoque une panne complète du système de commande : le CNC ne peut pas démarrer ou s'arrête en cours de fonctionnement.

Q2 : D'autres variantes A20B-3300 peuvent-elles remplacer le -0653 ?

Non. Les numéros de pièce adjacents de la famille A20B-3300 servent différents postes fonctionnels ou différentes générations de plateformes CNC. La similitude physique n'indique pas la compatibilité. Confirmez toujours spécifiquement le A20B-3300-0653 sur l'étiquette de la carte installée.

Q3 : Que faut-il vérifier avant de conclure que le module CPU est défaillant ?

Vérifiez les tensions d'alimentation du contrôle sur la carte — une alimentation défaillante produit des symptômes identiques à une défaillance du CPU pour une fraction du coût de remplacement. Vérifiez le bon enclenchement de tous les connecteurs (backplane, modules mémoire). Examinez les états des LED de diagnostic de l'étape de démarrage du CNC par rapport au manuel de maintenance pour identifier l'étape de défaillance exacte avant de commander une carte de remplacement.

Q4 : Le remplacement du module CPU nécessite-t-il une ré-entrée des paramètres CNC ?

Les paramètres CNC résident dans le module mémoire SRAM, et non dans le module CPU. Si le module SRAM est transféré intact sur la carte CPU de remplacement, les paramètres sont conservés. Vérifiez l'architecture spécifique de la machine — et maintenez toujours une sauvegarde à jour, quelle que soit la situation.

Q5 : Où est sourcé le A20B-3300-0653 ?

Via le marché secondaire des cartes CNC FANUC — les revendeurs de modules de la série A20B-3300 et les spécialistes de la réparation CNC. Confirmez spécifiquement le suffixe -0653. Pour une machine critique pour la production, envisagez de conserver une pièce de rechange vérifiée sur site — la défaillance d'un module CPU entraîne l'arrêt complet de la machine sans solution de contournement en mode dégradé.
