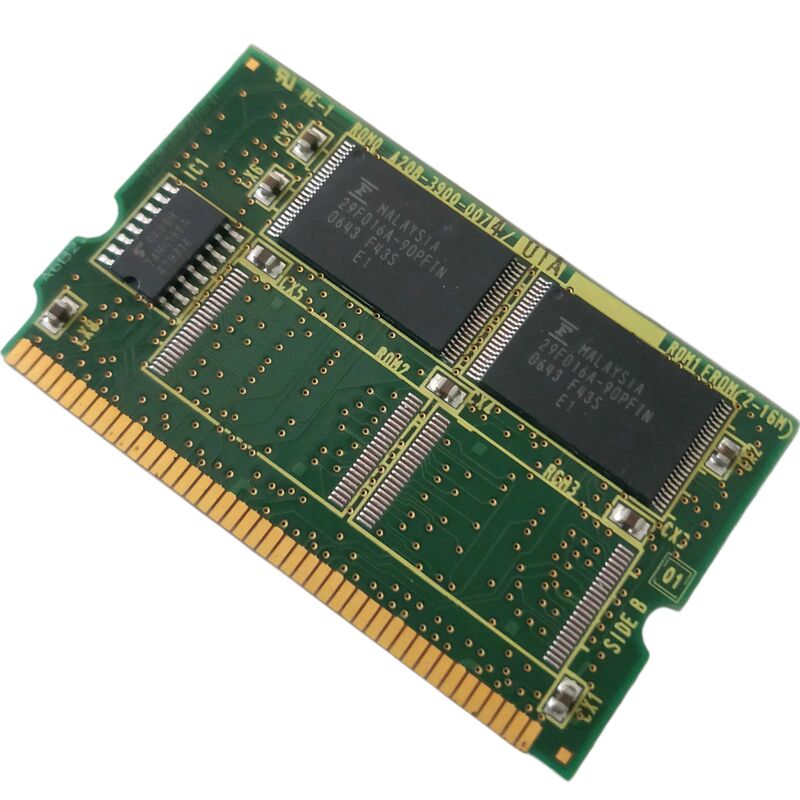

FANUC A20B-3900-0071 12MB FROM Flash DIMM Module de mémoire de la série 16i / 18i / 21i CNC

Numéro de la partie:A20B-3900-0071 Les États membres doivent:

Références croisées:A20B39000071 Les États membres doivent fournir les informations suivantes:

Nom du fabricant:FANUC Ltd. (Japon)

Type de produit:Module de mémoire DIMM FROM (Flash ROM) 12 Mo

Série de produits:A20B-3900: les produits de base

Stockage de logiciels fermés non volatils

L'A20B-3900-0071 est un module DIMM FROM (Flash Read-Only Memory) de 12 Mo pour les systèmes CNC des séries FANUC 16i, 18i et 21i.Il se branche sur la fente DIMM sur la carte mère i-Series et stocke tout ce dont le CNC a besoin pour démarrer et fonctionnerLe système FANUC, le firmware de contrôle servo, la logique de l'échelle PMC et les programmes de gestion.Sans module FROM fonctionnel, le CNC ne peut pas démarrer.

Le module FROM est stable tant que les cellules de mémoire flash sont intactes.La défaillance se présente généralement sous forme d'erreur de parité FROM ou d'alarme de défaillance de démarrage.

La série A20B-3900 couvre plusieurs variantes de capacité.La capacité requise dépend de la version du logiciel du CNC et de toutes les options logicielles installées.

Principales spécifications

Questions fréquentes

Q1: Le CNC montre une erreur de parité FROM au démarrage. Est-ce que le A20B-3900-0071 est la cause?

Les erreurs de parité FROM au démarrage indiquent directement un module FROM défectueux ou corrompu. Avant de remplacer le module, essayez de re-flash FROM via l'écran BOOT si l'opération d'écriture réussit,Les cellules de flash du module ont peut-être développé une erreur souple qu'un reflash peut effacer.. Si l'écriture échoue ou si des erreurs persistent après le redémarrage, le module a échoué et doit être remplacé.

Q2: Après avoir remplacé l'A20B-3900-0071, le CNC démarre mais montre un comportement incorrect du firmware.

Un module FROM de remplacement installé en blanc démarrera le CNC dans un état non initialisé.Les fichiers logiciels corrects du système FANUC pour la série CNC spécifique et la version du logiciel doivent être chargés via l'écran BOOT. Confirmez la version du logiciel requise sur l'étiquette du module d'origine ou sur l'écran d'information du système CNC.

Q3: L'A20B-3900-0071 de 12 Mo est-il compatible avec des modules de 8 Mo ou 4 Mo dans le même emplacement DIMM?

La capacité du module FROM doit correspondre aux exigences de la version du logiciel. Un module de plus petite capacité peut ne pas contenir tous les fichiers logiciels requis.Confirmer la taille minimale FROM du logiciel installé du CNC à partir de la documentation de configuration matérielle de FANUC avant de remplacer un module de capacité différent.

Q4: Le module FROM peut-il être mis à niveau de 12 Mo à une plus grande capacité pour prendre en charge des options logicielles supplémentaires?

Oui, dans les limites de ce que supporte la fente DIMM de la carte mère. Les modules plus grands (tels que le 32 MB A20B-3900-0225) sont compatibles avec la même fente DIMM sur les versions de carte mère prises en charge.Confirmez que la carte mère prend en charge la plus grande capacité du module avant la mise à niveau.

Q5: D'où provient le A20B-3900-0071?

Les spécialistes des pièces détachées de la série i de FANUC et les concessionnaires de rechange CNC détiennent des stocks de change pour les modules A20B-3900 FROM.Demande de confirmation de la variante 0071 (12 MB) non adjacentes variantes de capacité différente.
