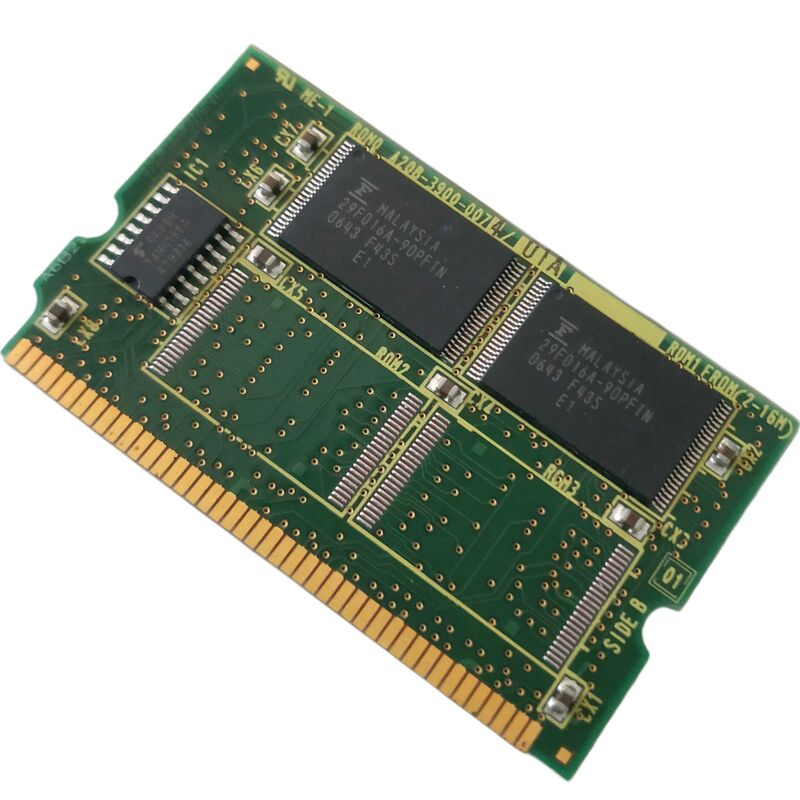

A20B-3900-0074 Fanuc carte de PCB A20B39000074 A2OB-39OO-OO74 La carte de circuit imprimé est une carte de circuit imprimé

FANUC A20B-3900-0074 A20B-3900 Module de mémoire flash de la série F-ROM

Numéro de la partie:A20B-3900-0074 Les États membres doivent:

Révision:/01A (comme indiqué sur l'étiquette de bord)

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module DIMM F-ROM (mémoire flash en lecture seule)

Série:A20B-3900: les produits de base

Type de mémoire:Flash ROM non volatil, pas besoin de batterie

La mémoire flash qui maintient le CNC en marche

L'A20B-3900-0074 est un module FROM (Flash-Read-Only Memory) de la série A20B-3900 de FANUC, la famille de cartes mémoire plug-in DIMM utilisées dans l'architecture de commande CNC i-Series de FANUC.Ce module se branche sur la fente DIMM sur la carte mère i-Series et stocke le logiciel du système CNC, le firmware de contrôle servo, les programmes PMC et les données de fonctionnement connexes.

Contrairement aux modules SRAM dans le même contrôleur qui contiennent les paramètres de la machine, les tables de décalage des outils et les programmes de pièces,et qui nécessitent une batterie de secours pour conserver les données à travers les cycles d'alimentation. Le module FROM utilise une mémoire flash.Le flash n'est pas volatil sans batterie. Son contenu survit à une perte de puissance complète indéfiniment, et une défaillance n'est pas associée à une décharge de batterie.le CNC montre généralement une erreur de démarrage ou une alarme de parité FROM à l'allumage, car la commande ne peut pas charger avec succès son logiciel d'exploitation dans la RAM de travail.

La série A20B-3900 couvre plusieurs variantes de capacité, chacune identifiée par son suffixe à quatre chiffres.0075 = 2MB) confirment la portée de la sérieLe code de révision /01A figurant sur l'étiquette du carton identifie la révision de production spécifique relevant de la demande de remplacement du cahier des charges correspondant.

Remplacement d'un module FROM

Le module FROM stocke le logiciel système du CNC.

• Si le module est équipé du firmware approprié pour la série CNC et la version logicielle spécifique,le contrôle démarre et reprend le fonctionnement avec les paramètres et les programmes du module SRAM (en supposant que la SRAM soit intacte).
• Si le module arrive vide, le logiciel du système FANUC doit être chargé via l'écran BOOT à l'aide de la carte CF ou de la carte mémoire contenant l'image logicielle correcte pour cette CNC.
• La version logicielle doit correspondre à la génération matérielle du CNC.

Le remplacement de FROM n'affecte pas les paramètres, les programmes de pièces ou les décalages d'outils résidant dans le module SRAM.

Principales spécifications

Questions fréquentes

Q1: Le CNC montre une erreur de parité FROM au démarrage. Est-ce que A20B-3900-0074 est défectueux?

Les erreurs de parité FROM lors du démarrage indiquent une mémoire flash corrompue ou défectueuse sur le module.Si l'opération d'écriture échoue ou si des erreurs persistent après le redémarrage, les cellules flash du module ont échoué et il doit être remplacé.

Q2: Après l'installation d'un remplacement A20B-3900-0074, le CNC ne montre aucun paramètre.

Si le module SRAM a été correctement manipulé (batterie maintenue pendant l'échange de carte), tous les paramètres, programmes,et les décalages sont intactsSi la batterie SRAM a été retirée ou épuisée lors de l'échange, le contenu de la SRAM a été perdu et doit être restauré à partir de la sauvegarde.

Q3: Le module FROM de remplacement arrive vide. Quel logiciel doit être chargé?

La version du logiciel du système FANUC correspondant à la série de la CNC (par exemple, 16i, 18i) et la version du logiciel doivent être chargées via l'écran BOOT.Obtenir l'image logicielle correcte la carte CF existante ou une archive logicielle du service FANUCVérifiez que la version du logiciel correspond à l'original avant de le charger.

Q4: Un module FROM d'une variante A20B-3900 différente peut-il remplacer le 0074?

Différents suffixes de la série A20B-3900 peuvent avoir des capacités de flash différentes.Utilisez la variante exacte 0074 ou confirmez la compatibilité de la capacité avant de remplacer.

Q5: D'où provient le A20B-3900-0074?

Par l'intermédiaire du marché de l'après-vente FANUC CNC, des stocks excédentaires, des unités testées et rénovées et, occasionnellement, des services de réparation.La carte doit être testée pour une fonction de lecture/écriture correcte avant acceptation..
