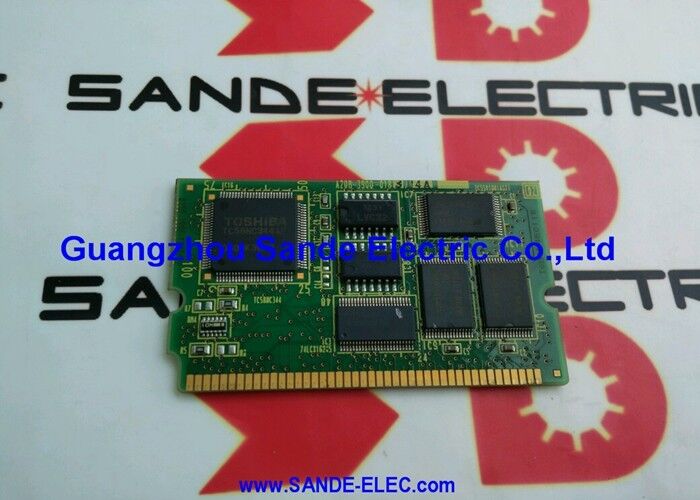

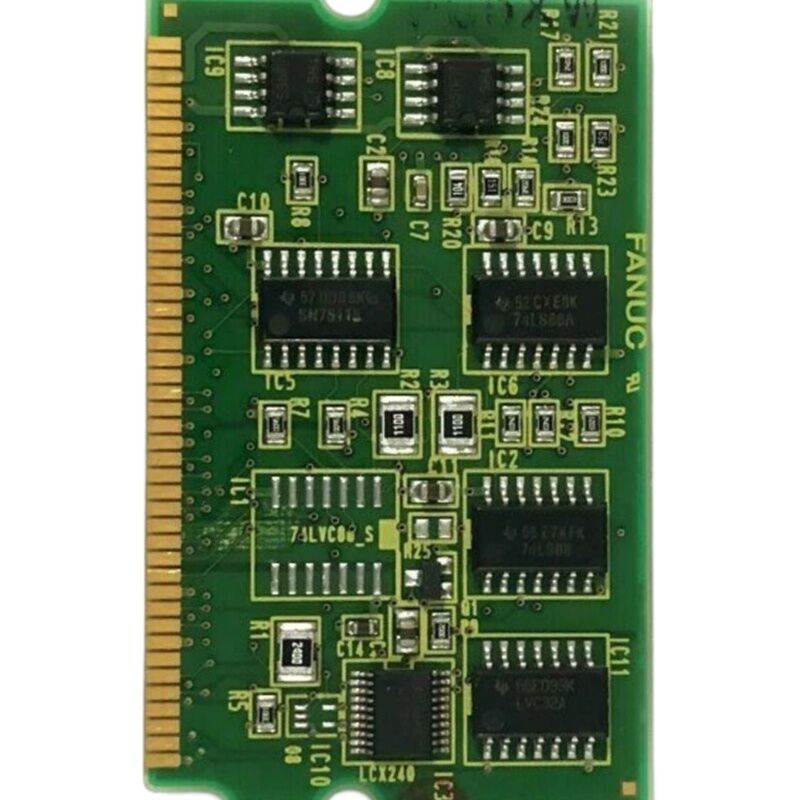

FANUC A20B-3900-0170 | Module analog de broche FROM/SRAM — Véritable FANUC, origine Japon

Numéro de pièce : A20B-3900-0170

Fabricant : FANUC Corporation (Japon)

Type de produit : Module analogique de broche FROM/SRAM (PCB)

Manuel de référence : B-64115EN

Aperçu

L'A20B-3900-0170 est un PCB double fonction de FANUC Corporation. Il combine la mémoire FROM/SRAM et une interface analogique de broche sur un seul module enfichable.

FANUC l'a conçu pour les systèmes de contrôle CNC configurés pour piloter la broche via un chemin de signal analogique — une configuration matérielle distincte et spécifique que cette carte est destinée à supporter.

L'interface analogique de broche est la caractéristique déterminante de la carte.

Les systèmes CNC FANUC prennent en charge deux méthodes de contrôle de broche : série et analogique. La commande de broche série utilise une liaison de communication numérique avec l'amplificateur de broche. La commande de broche analogique utilise un signal de tension — généralement de 0 à ±10 V — pour commander la vitesse de la broche.

Les machines construites autour d'amplificateurs de broche anciens ou de type analogique nécessitent la carte d'interface analogique. L'A20B-3900-0170 fournit cette interface. Retirez-la, et le CNC n'a aucun moyen de commander la broche.

Le FROM et le SRAM sur cette carte remplissent les mêmes rôles que sur tout module mémoire FANUC. Le FROM contient le logiciel système de manière non volatile.

Le SRAM conserve les données d'exécution sous sauvegarde par batterie. Les deux types de mémoire sont intégrés sur la même carte physique que les circuits d'interface de broche — l'A20B-3900-0170 n'est pas un module mémoire pur. Sa fonction de broche change ce qu'il est et comment il doit être manipulé.

Spécifications clés

L'interface analogique de broche — Ce qu'elle fait

Dans un système CNC FANUC, le chemin de contrôle de la broche dépend du type d'amplificateur de broche installé.

Un amplificateur de broche série communique numériquement avec le CNC. Un amplificateur de broche analogique reçoit sa commande de vitesse d'une entrée de tension analogique. Pour les machines utilisant des amplificateurs de broche analogiques, le CNC a besoin d'un matériel qui produit ce signal de tension.

Ce matériel est le module analogique de broche — l'A20B-3900-0170.

Lorsque le CNC commande une vitesse de broche, le module analogique de broche convertit cette commande en une tension proportionnelle.

L'amplificateur de broche lit cette tension et commande le moteur de broche en conséquence.

Le retour d'information de l'encodeur de position de la broche revient au CNC par un chemin séparé, permettant au CNC de surveiller et de réguler la vitesse et la position de la broche.

Cette interface est fixe dans le matériel. Contrairement à certaines fonctions CNC qui peuvent être remappées par des paramètres, le type d'interface de broche est déterminé par la carte installée.

Une machine configurée pour la commande de broche analogique ne fonctionnera pas correctement avec un module mémoire pur à cet emplacement.

Le chemin de contrôle de la broche dépend entièrement de la présence de l'A20B-3900-0170.

Perte de données lors du remplacement — Exigence critique

Le remplacement de l'A20B-3900-0170 entraîne la perte de toutes les données stockées sur la carte.

Le logiciel système, les paramètres, les données de réglage de la broche et tous les programmes stockés qui résident sur la partie FROM/SRAM de ce module sont perdus lorsque la carte est retirée. Une nouvelle carte est installée vierge.

Ce n'est pas un risque qui peut être géré après coup.

Une sauvegarde complète de toutes les données CNC — programmes, paramètres, compensation de l'erreur de pas, données d'outil, paramètres de broche — doit exister avant que la carte ne soit retirée. Sans sauvegarde valide, la machine ne peut pas être restaurée à son état précédent après un échange de carte. La sauvegarde doit être à jour.

Une sauvegarde obsolète restaure une configuration obsolète.

La sauvegarde des données CNC FANUC se fait via la fonction DATA BACKUP de l'écran BOOT ou via des périphériques de mémoire externes via l'interface RS-232 ou carte mémoire. Confirmez que la sauvegarde est complète et lisible avant de procéder à tout travail sur la carte de ce module.

Relation avec d'autres modules de la série A20B-3900

La série A20B-3900 contient plusieurs variantes de cartes. Certaines sont des modules mémoire purs — elles ne contiennent que du FROM et du SRAM sans fonctions d'interface supplémentaires.

L'A20B-3900-0170 n'en fait pas partie. Ses circuits d'interface analogique de broche sont présents sur la carte, quel que soit le contenu de la mémoire.

La substitution d'un autre module mémoire A20B-3900 pour le -0170 supprime la fonction analogique de broche du système.

La machine démarrera, mais le contrôle de la broche échouera.

Le remplacement correct est un autre A20B-3900-0170, ou une carte confirmée par la documentation FANUC comme étant un équivalent direct pour le modèle CNC spécifique utilisé.

FAQ

Q1 : Que se passe-t-il si l'A20B-3900-0170 est remplacé par un module mémoire A20B-3900 standard ?

L'interface analogique de broche n'est plus présente dans le système. Le CNC s'allumera, mais toute commande de mouvement de broche échouera.

La machine signalera des défauts liés à la broche. Seule une carte avec la fonction d'interface analogique de broche — le numéro de pièce correct — rétablit le contrôle de la broche.

Q2 : La broche ne répond pas aux commandes de vitesse. Comment déterminer si l'A20B-3900-0170 est défectueux ?

Confirmez d'abord que la tension de commande analogique est présente à l'entrée de commande de l'amplificateur de broche — utilisez un voltmètre sur le connecteur de sortie analogique du CNC. Si aucune tension ne change lorsque le CNC commande la vitesse de la broche, le défaut se situe dans le chemin de sortie analogique, ce qui pointe vers cette carte.

Si la tension est présente mais que la broche ne répond pas, le défaut est en aval — dans l'amplificateur de broche ou le moteur.

Q3 : Une sauvegarde des données système est-elle obligatoire avant de remplacer cette carte ?

Oui. Toutes les données des parties FROM et SRAM de ce module sont perdues lorsque la carte est retirée. Les programmes, les paramètres et les données système doivent être restaurés à partir de la sauvegarde après l'installation.

Il n'y a aucun moyen de récupérer ces données sans sauvegarde préalable.

La sauvegarde doit être effectuée avant le retrait de la carte.

Q4 : La batterie de sauvegarde sur la carte est morte. La carte est-elle toujours utilisable ?

La partie FROM conserve ses données sans la batterie — le FROM est non volatile. La partie SRAM aura perdu ses données si la batterie est morte pendant une période prolongée.

La carte est toujours physiquement utilisable, mais les données stockées dans le SRAM doivent être restaurées.

Remplacez la batterie de sauvegarde et rechargez toutes les données système avant de remettre la machine en marche.

Q5 : Le CNC affiche une alarme mémoire plutôt qu'une alarme de broche. Cette carte pourrait-elle toujours en être la cause ?

Oui. Si le contenu du FROM est corrompu — en raison d'une surtension, d'une opération d'écriture échouée ou d'un défaut de carte — le CNC peut signaler une alarme mémoire plutôt qu'un défaut spécifique à la broche.

Une alarme mémoire qui apparaît en même temps qu'une incapacité à démarrer complètement le contrôle, ou qui apparaît immédiatement après un événement d'alimentation, est une indication raisonnable que le module FROM/SRAM a été affecté.

Vérifiez le code d'alarme par rapport au manuel B-64115EN pour la description spécifique du défaut.
