FANUC A20B-3900-0180 | Module mémoire FROM/SRAM — 16 Mo FROM, 256 Ko SRAM, Série 30i/31i/32i, Origine Japon

Numéro de pièce : A20B-3900-0180

Fabricant : FANUC Corporation (Japon)

Type de produit : Module mémoire FROM/SRAM (PCB)

Présentation

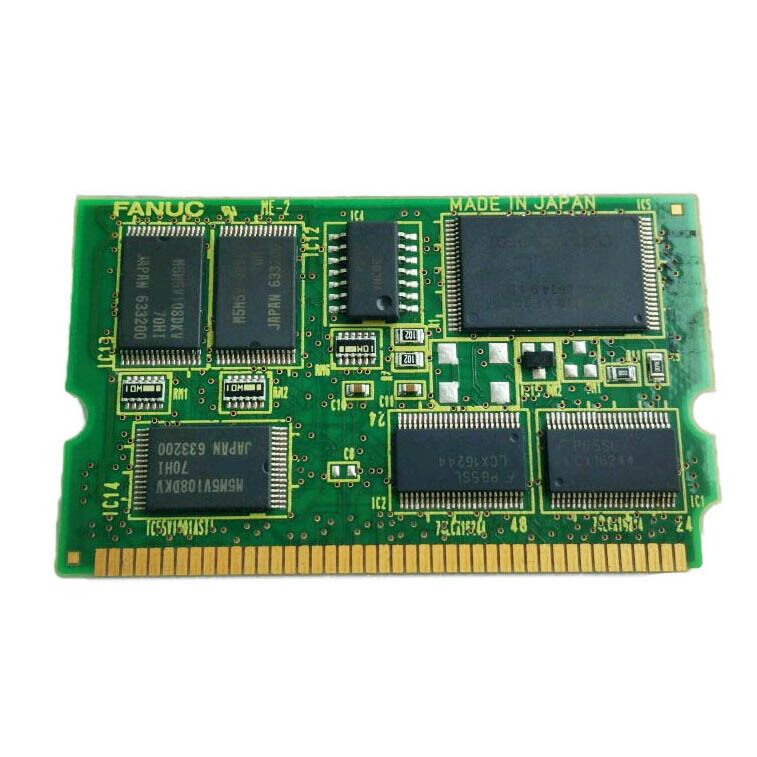

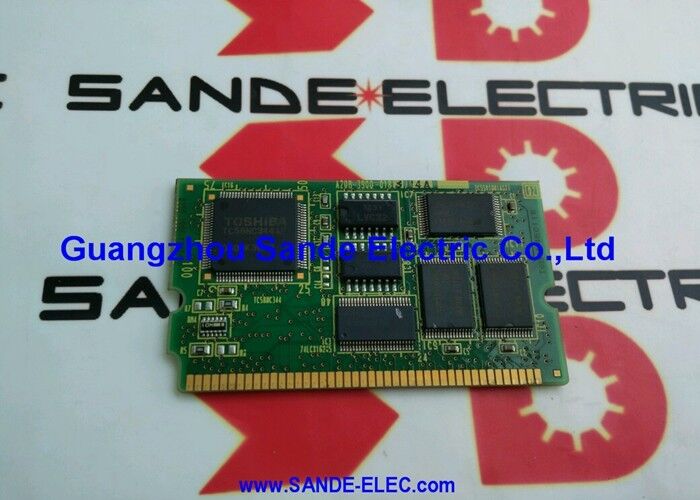

L'A20B-3900-0180 est le module mémoire FROM/SRAM pour les systèmes CNC FANUC des séries 30i, 31i et 32i.

Il contient 16 Mo de Flash ROM et 256 Ko de SRAM sur une carte enfichable compacte qui s'installe horizontalement sur la carte CPU principale à l'intérieur du contrôleur. Au démarrage, le système charge le contenu du FROM dans la mémoire de travail.

À partir de ce moment, le CNC fonctionne à partir de la RAM — le FROM sert de source persistante qui survit à chaque cycle d'alimentation.

La série 30i/31i/32i représente la plateforme CNC haut de gamme de FANUC.

Ces contrôleurs font fonctionner de grands centres d'usinage, des machines-outils complexes et des systèmes multi-axes avec des exigences temps réel strictes.

Le module FROM de ces systèmes contient la pile logicielle qui rend ces capacités possibles — le noyau CNC, le logiciel de contrôle des servos, le runtime de ladder PMC et les programmes de gestion.

Tout cela réside sur cette carte. Lorsque la carte tombe en panne, la machine s'arrête.

Spécifications clés

FROM et SRAM — Deux tâches différentes

La Flash ROM fait une chose bien : elle conserve les données lors des cycles d'alimentation sans batterie. Chaque arrêt, chaque arrêt d'urgence, chaque transitoire de tension — le contenu du FROM survit intact. Les 16 Mo de cette carte contiennent le logiciel système CNC, le logiciel de contrôle de l'amplificateur de servo, la logique de ladder PMC et d'autres programmes dont la machine a besoin pour fonctionner. Rien de tout cela ne change pendant le fonctionnement normal.

La SRAM de 256 Ko est différente. Elle est volatile. Elle dépend d'une petite batterie de secours pour conserver son contenu lorsque l'alimentation est coupée. La SRAM sur ce module contient les données d'exécution — paramètres de l'opérateur, décalages actifs et informations d'état similaires générées pendant le fonctionnement. Si la batterie est faible et que l'alimentation est coupée, les données SRAM sont perdues.

Cela fait de l'état de la batterie un élément de maintenance, pas un élément de configuration. Vérifiez-la selon un calendrier, pas en cas de panne.

Les deux types de mémoire fonctionnent ensemble. Le FROM fournit la base statique. La SRAM fournit l'espace de travail dynamique. Le contrôleur a besoin des deux pour fonctionner correctement.

Version logicielle et compatibilité

Le contenu du FROM est un logiciel. Ce logiciel a une version.

La version sur le remplacement A20B-3900-0180 doit correspondre à celle sur laquelle la machine a été construite et mise en service. Les systèmes FANUC Série 30i/31i/32i sont fréquemment personnalisés par les constructeurs de machines — leurs options, configurations d'axes et programmes de ladder PMC sont souvent spécifiques à un seul modèle de machine, voire à un seul numéro de série.

Un module de remplacement avec une version logicielle incorrecte peut démarrer mais ne fera pas fonctionner la machine correctement.

Les plages de paramètres changent entre les versions.

Les définitions d'interface PMC changent. Les données de réglage des servos peuvent nécessiter une mise à jour. L'installation de la bonne version logicielle — ou le reflashage du module vers la bonne version — fait partie de la procédure de remplacement, pas une réflexion après coup.

Contexte de la plateforme Série 30i/31i/32i

Ces contrôleurs se situent au sommet de la gamme CNC de FANUC. Le 30i gère les machines les plus complexes : centres d'usinage 5 axes, grands tours avec outils entraînés et systèmes multi-chemins. Les 31i et 32i sont des versions réduites pour moins d'axes mais une profondeur de capacité similaire.

Tous les trois utilisent la même architecture matérielle de base, et tous les trois dépendent du module FROM comme fondation de leur pile logicielle.

Les machines fonctionnant sur la Série 30i/31i/32i sont généralement en production depuis des années.

Le module FROM d'origine accumule des heures de fonctionnement. La mémoire Flash a une endurance limitée en cycles d'écriture — en pratique, les modules FROM dans les contrôleurs CNC tombent rarement en panne par épuisement des écritures, mais ils tombent en panne en raison de transitoires de puissance, d'événements électrostatiques et de défauts matériels.

Lorsqu'ils le font, le chemin de remplacement est clair : la bonne pièce, avec le bon logiciel.

FAQ

Q1 : Le CNC Série 30i démarre mais affiche immédiatement une erreur logicielle système. Cette carte pourrait-elle en être la cause ?

Oui. Si le contenu du FROM est corrompu ou illisible, le CNC ne peut pas charger son logiciel d'exploitation et se bloquera au démarrage.

Une erreur logicielle système au démarrage, en particulier une qui apparaît après un événement de puissance ou un défaut matériel, est une forte indication que le module FROM est affecté.

Le code d'alarme aidera à affiner le diagnostic — consultez le manuel de maintenance 30i pour la description du code de défaut spécifique.

Q2 : Après le remplacement de l'A20B-3900-0180, les paramètres doivent-ils être rechargés ?

Oui. La carte de remplacement s'installe sans les paramètres de la machine précédente. Tous les paramètres — paramètres CNC, paramètres servo, paramètres PMC, données de compensation d'erreur de pas et données d'outil — doivent être restaurés à partir de la sauvegarde après l'installation.

La version logicielle du nouveau module doit également être confirmée comme compatible avant de charger les paramètres. N'essayez pas de faire fonctionner la machine avant que les paramètres ne soient restaurés.

Q3 : L'alarme de batterie de secours SRAM est apparue mais la machine a continué de fonctionner. Est-ce urgent ?

Oui. Une fois l'alarme de batterie faible active, le temps avant la perte de données est limité. Les données SRAM sont conservées tant que la batterie fournit une tension suffisante.

Lorsqu'elle tombe en dessous du seuil, tout le contenu SRAM est perdu lors du prochain arrêt.

Sauvegardez immédiatement les données SRAM et remplacez la batterie avant le prochain arrêt programmé.

Q4 : L'A20B-3900-0180 est-il interchangeable avec d'autres modules mémoire A20B-3900 ?

Pas librement. La série A20B-3900 couvre une large gamme de combinaisons de capacité FROM/SRAM et de versions logicielles.

Le -0180 est spécifiquement la variante 16 Mo FROM / 256 Ko SRAM pour la Série 30i/31i/32i.

Les modules avec des tailles FROM ou SRAM différentes, ou des versions logicielles différentes, ne sont pas des substituts directs.

Confirmez toujours le numéro de pièce et la version logicielle avant l'installation.

Q5 : L'A20B-3900-0180 peut-il être reflashé avec une version logicielle différente ?

Le reflashage des modules FANUC FROM nécessite des outils logiciels FANUC et le package logiciel approprié pour le modèle CNC cible et la configuration des options.

Ce n'est pas une procédure de terrain effectuée avec des outils génériques.

Si la version logicielle existante est inconnue ou incompatible, contactez un partenaire de service certifié FANUC avec le type de CNC de la machine, le modèle et la liste des options pour obtenir le package logiciel correct.
